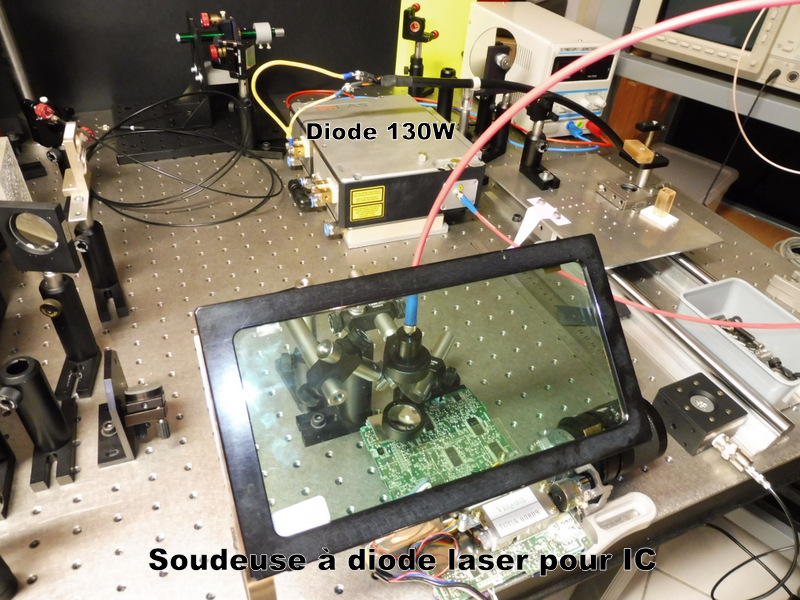

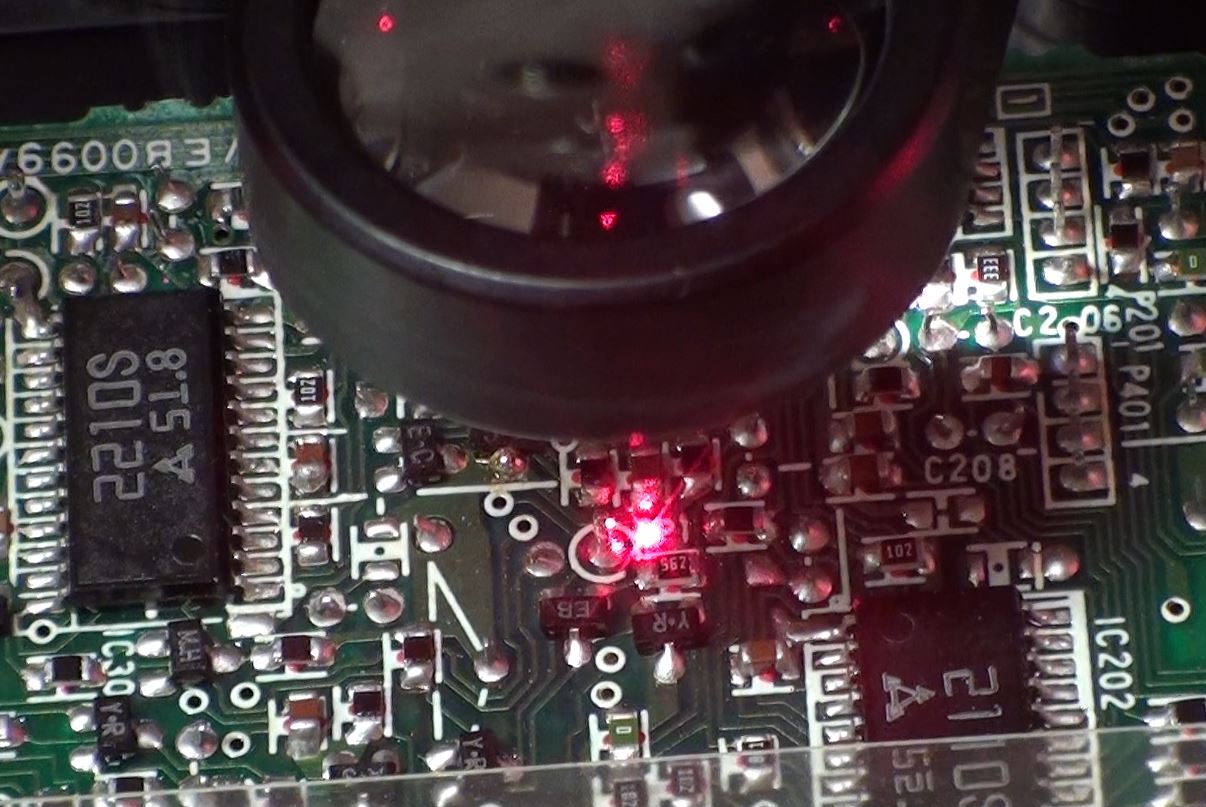

Ici j'effectue un test de brasage tendre sur un circuit imprimé au moyen d'un laser à diode DILAS de 130W de sortie à 974nm. Pour positionner la soudure au bon endroit sur le circuit imprimé j'utilise un laser à diode à 620nm.

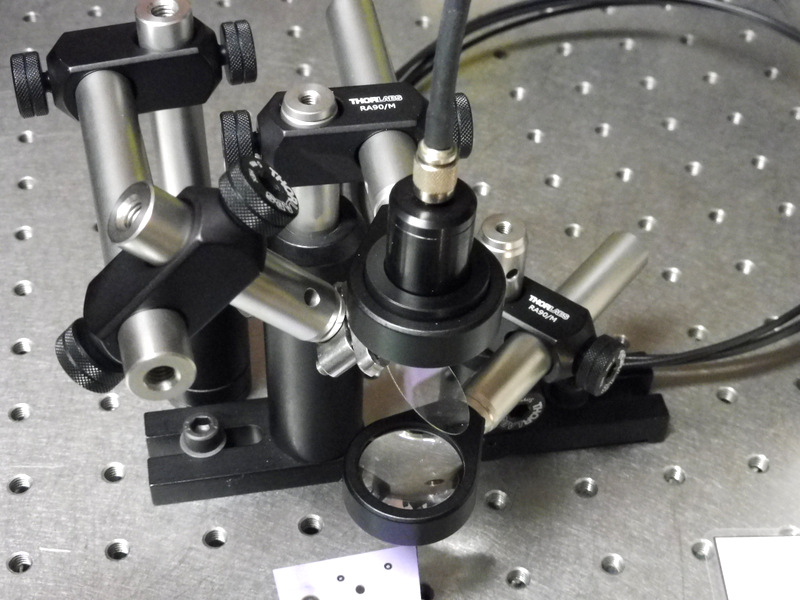

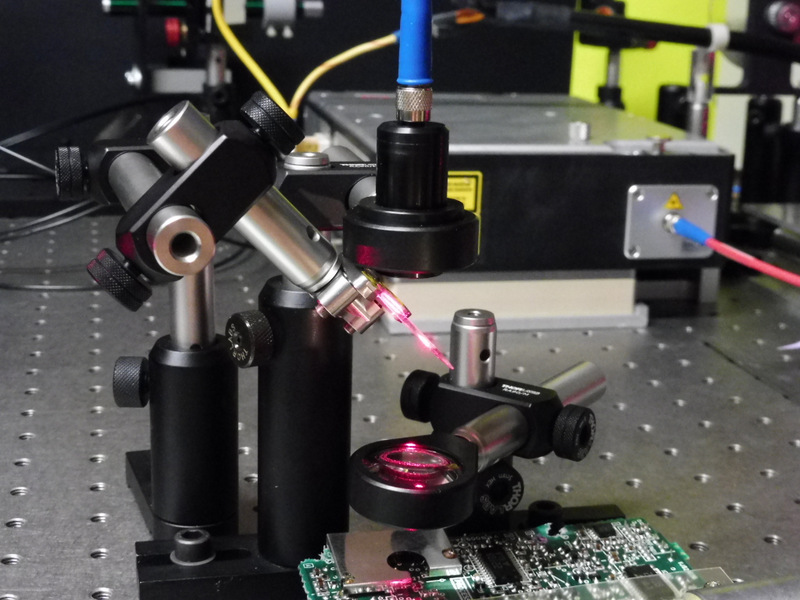

Le réglage de la lame semi transparente qui doit superposer le faisceau rouge avec le faisceau infrarouge à 974nm se fait par 2 miroirs externe ce qui évite de régler l'angle en X et Y sur le support de la lame semi- transparente. Le faisceau de la diode laser est amené par une fibre optique de 400 microns sur une lentille permettant d'obtenir un faisceau parallèle. Ce faisceau traverse une mince lame de verre qui combine les faisceaux 620 et 974nm qui sont ensuite focalisé sur la pièce à braser.
