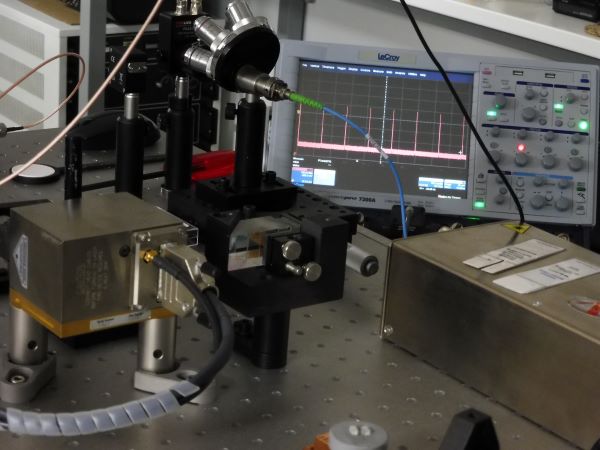

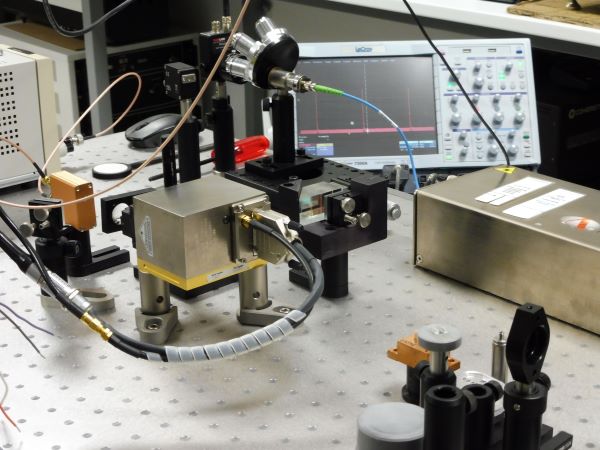

L'expérience consiste à voir un signal électrique dans une diode InGaAs (LED couleur ambre) polarisée en inverse près du seuil d'avalanche (environ 10 volts) sous l'effet d'un pulse laser infrarouge à 1047 nm. C'est laser YLF q-switch (déclenché) de 7ns et 70 microjoules à 1kHz qui est utilisé pour cette expérience.
Le signal est obtenu par absorption à 2 photons, ce qui permettra d'utiliser cette diode LED dans un auto-corrélateur à la place du cristal doubleur très coûteux (env. 1000 euro) alors que la diode coûte que quelques centimes d'euro ! Autre avantage de la diode elle ne nécessite pas l'accord de phase et permet de travailler sur une grande largeur spectrale, alors que le cristal doubleur travail sur une fréquence précise et en plus suivant son épaisseur il allonge la durée des pulses femtosecondes alors que la diode n'est pas concernée par ce problème. Dans cette phase de mesure j'utilise un laser de durée de 7 ns de durée de pulse ce qui est beaucoup trop long par contre j'ai une énergie de pulse énorme ce qui compense ce durée trop longue. On peux travailler sans amplificateur de trans-impédance et obtenir un signal de l"ordre du volt !

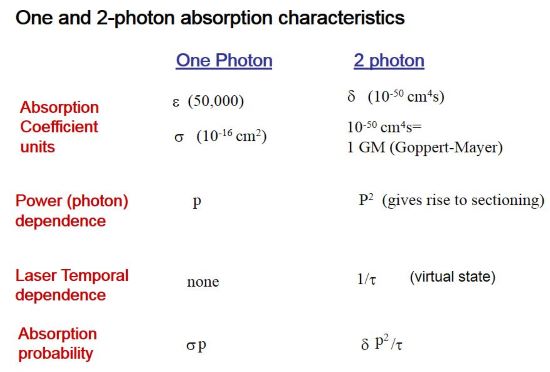

Dans l'absorption à 2 photons la probabilité dépend de la durée de pulse et de la section éclairée elle est exprimée en unité GM (Goppert-Meyer) 1GM = 1.10-50cm4
Vidéo en HD

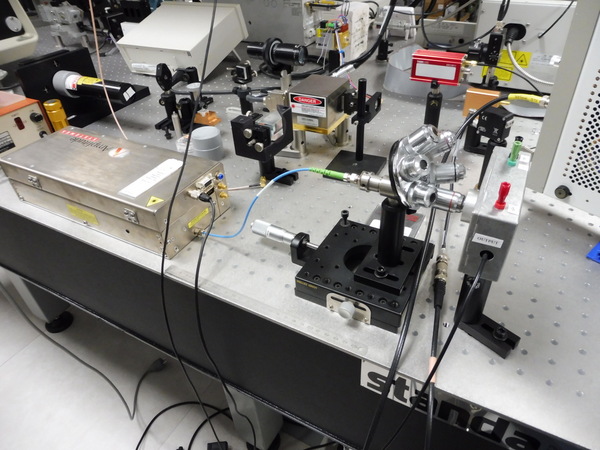

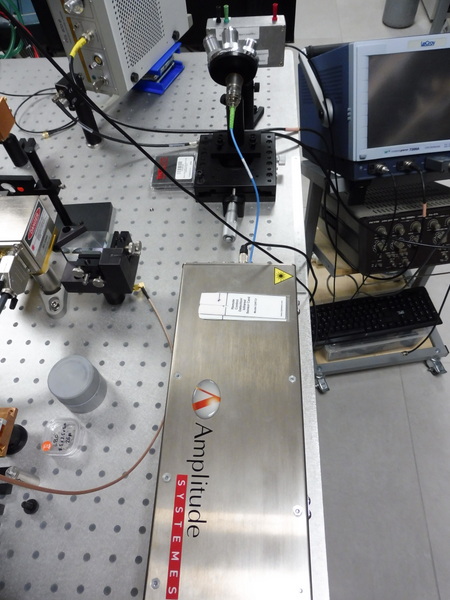

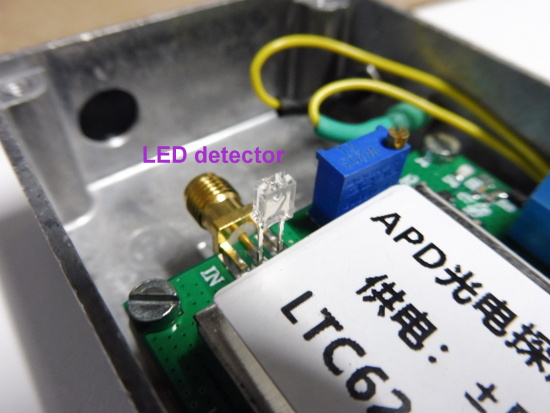

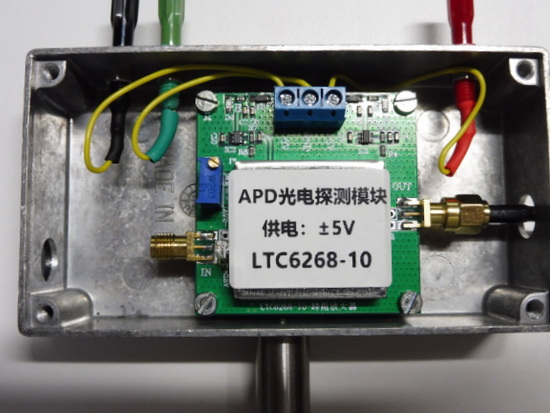

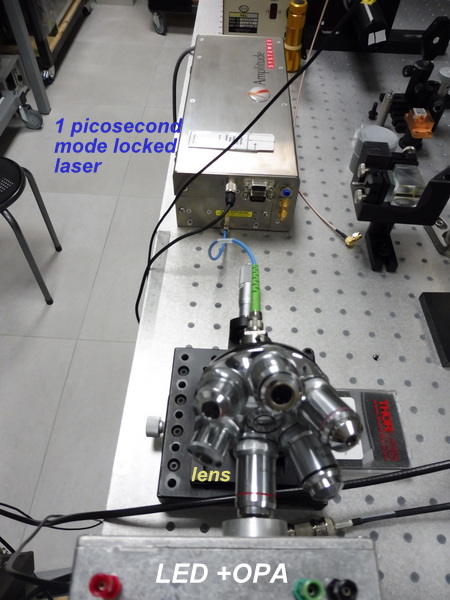

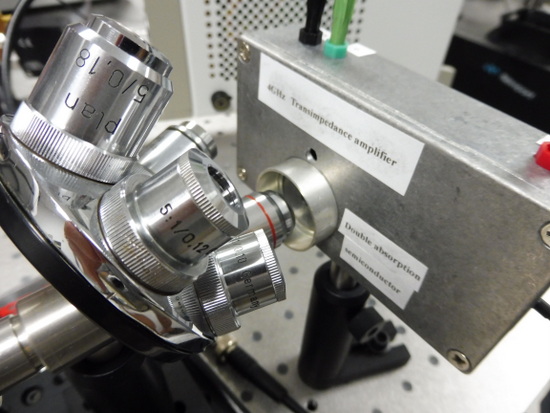

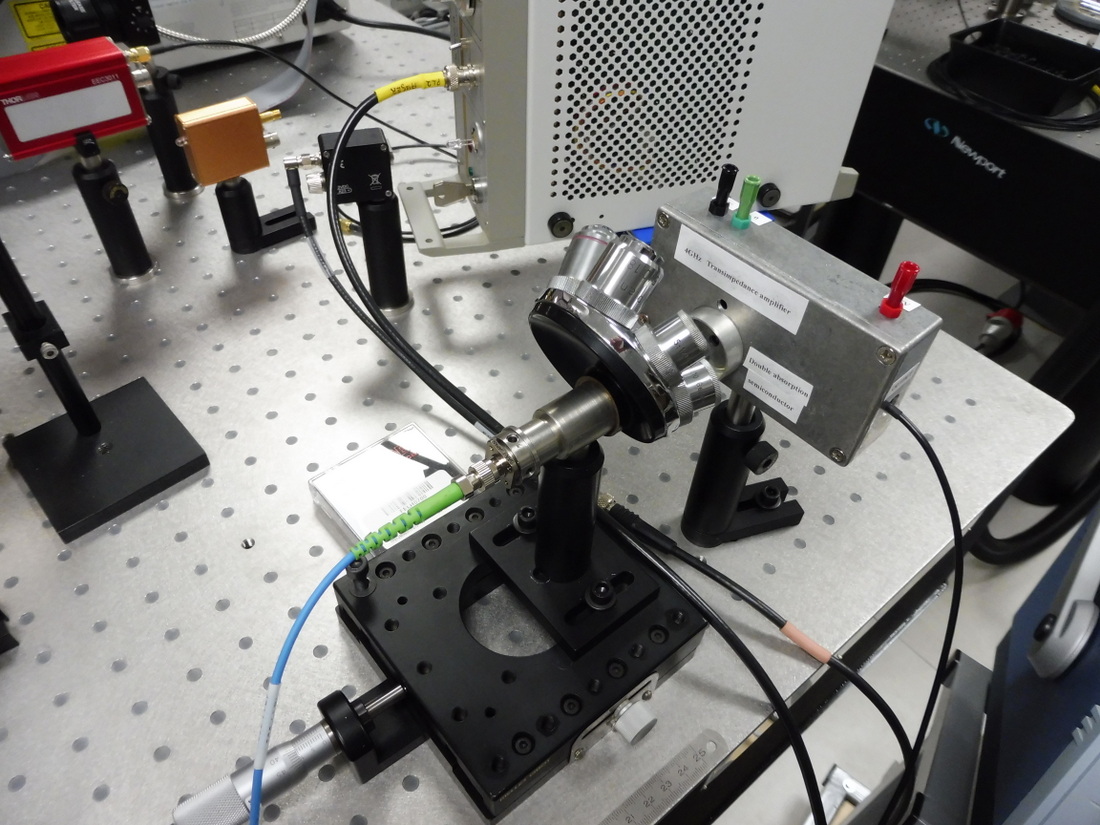

Maintenant, je vais utilisé un laser générant des pulses de 1 ps avec une énergie de 10 nJ à 40 MHz. L'énergie étant faible j'utilise un ampli de trans-impédance avec la LED directement montée sur l'amplificateur. Le circuit est LTC6268-10 avec un seuil de

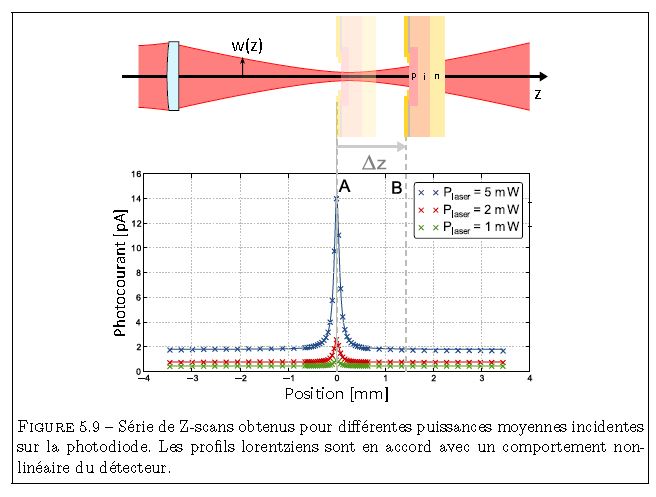

Ici on voie bien le courant est une forme quadratique de la puissance moyenne sur le détecteur!
