Mesure durée de pulse

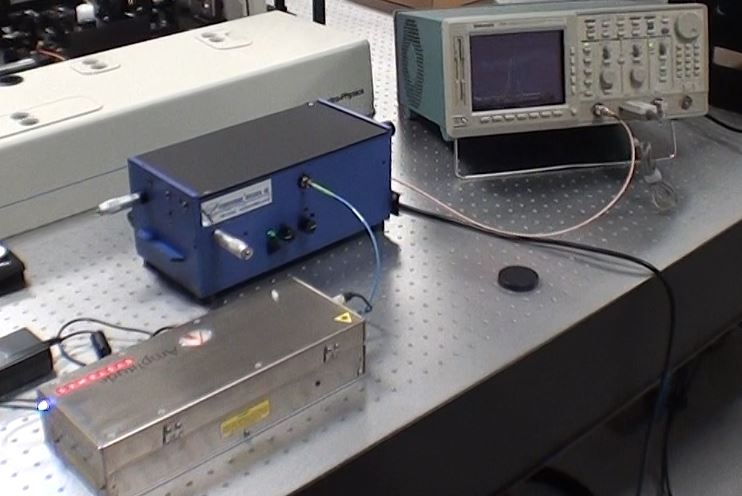

Mesure de la durée des pulses d'un laser fibré de chez AMPLITUDE SYSTEMS avec un auto corrélateur FEMTOCHROME FR 103XL.

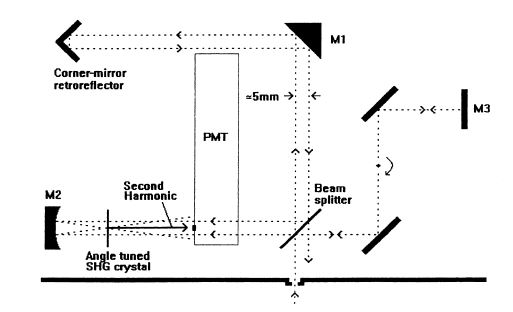

   interféromètre non colinéaire
L'auto-corrélateur se compose d'une lame séparatrice de 1 micron d'épaisseur sur laquelle le faisceau à analyser est divisé en 2 parts.
Une part est dirigée dans un bras fixe et l'autre part est dirigée dans un bras muni de 2 miroirs tournant autour d'un axe à 10 tours par seconde et renvoyé par le miroir M3 sur le miroir M2.
Ce bras varie de longueur 20 fois par seconde.
Le faisceau issue du bras fixe est renvoyé sur le miroir M2. Le miroir M2 concave focalise les 2 faisceaux sur un cristal doubleur de fréquence.
Le faisceau doublé en fréquence entre par un orifice de 0.5mm sur un photomultiplicateur. Le gain est réglé par la tension d'alimentation entre 100 volts et 1000 volts.
Avec une fréquence de rotation de 10Hz l'affichage sur l'oscilloscope est de 31.9ps/ms
Pour un pulse de forme Gaussien le coefficient est de 0.707

Pour cette mesure j'obtiens une largeur FWHM de 120 microseconde ce qui me donne un pulse de 2.7ps.



User Manual                             Autocorrelator specifications
Différentes technique de mesure de pulses courts
