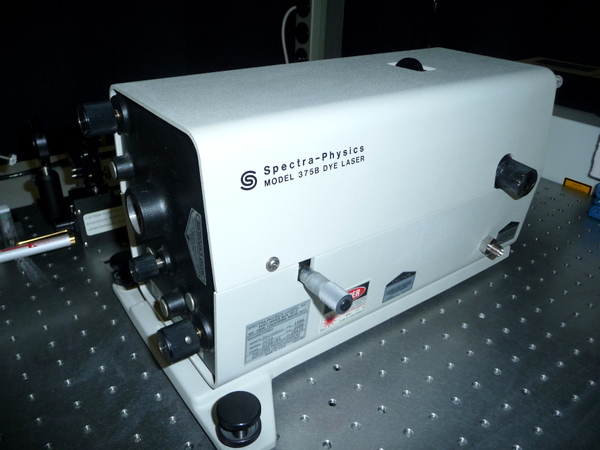

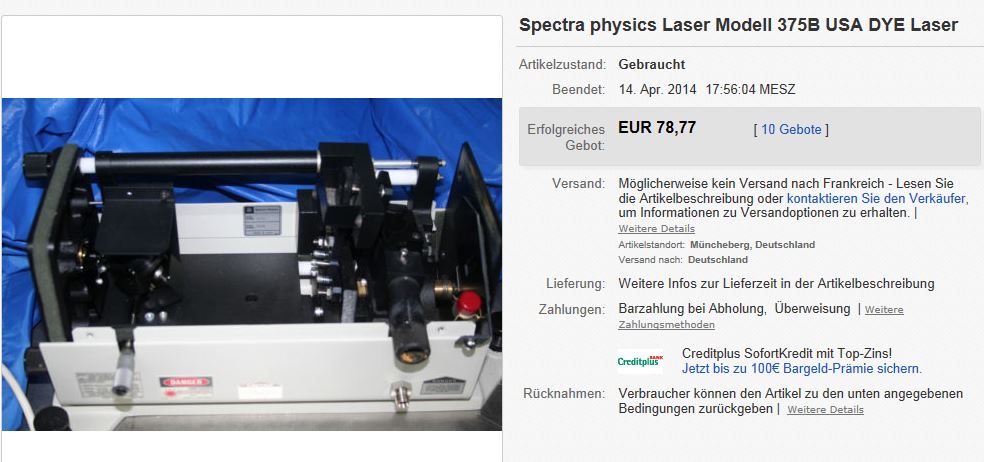

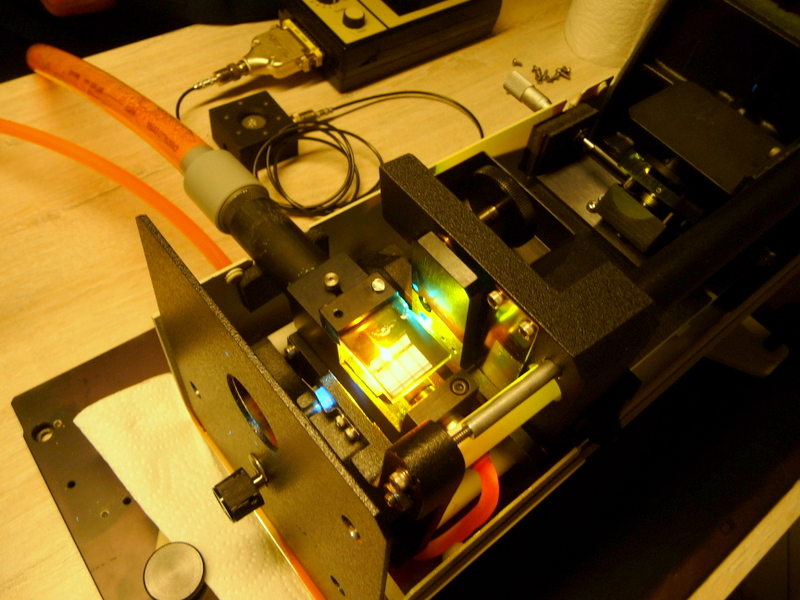

Ce laser à colorant continu pompé par un laser à argon est une de mes acquisition sur Ebay pour 79 euro! Pour finir ce laser il me reste à construire le circulateur de colorant qui se compose d'une pompe à engrenage en teflon, d'un réservoir et d'un filtre.

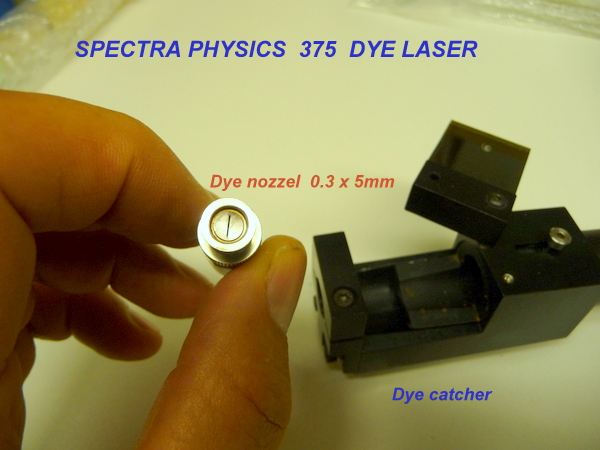

Le colorant doit avoir une viscosité comprise entre 12 cP et 40 cP le jet est de section rectangulaire de 5mm de large et 0.2mm d'épaisseur et à l'angle de Brewster. La vitesse de circulation à la sortie de la buse est de 10m/s et la zone de pompage par le laser à argon de diamètre 15 microns !
Le colorant est dissous dans de l'éthylène glycol pour avoir la bonne viscosité et la concentration de colorant est ajustée de manière à avoir 85% d'absorption du rayon de pompage sur les 120 microns de gain.

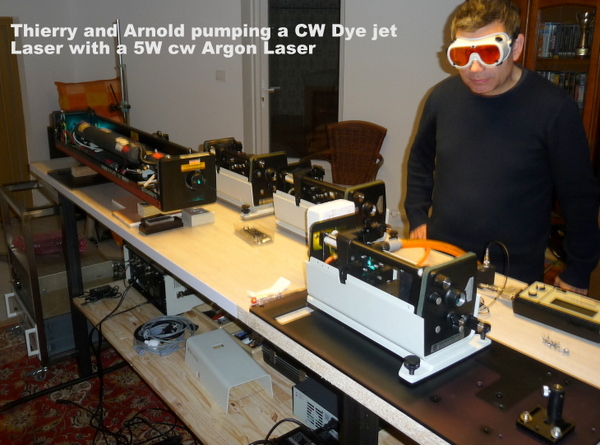

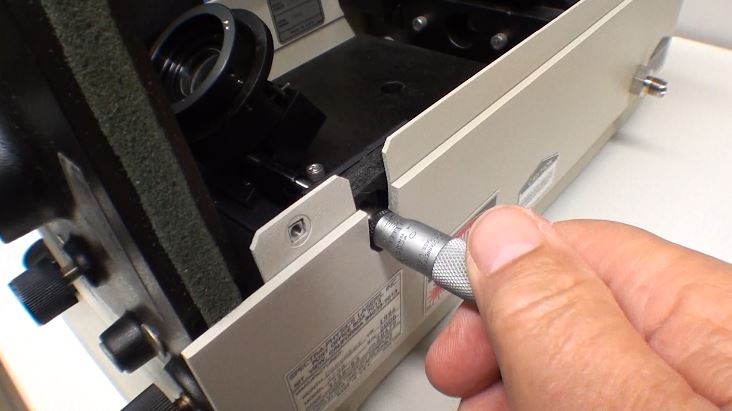

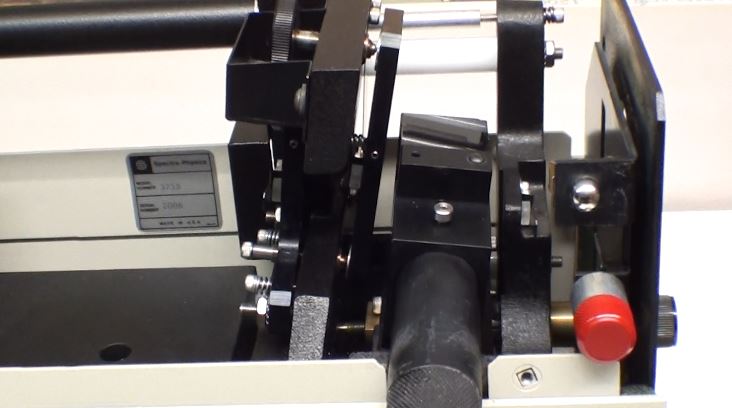

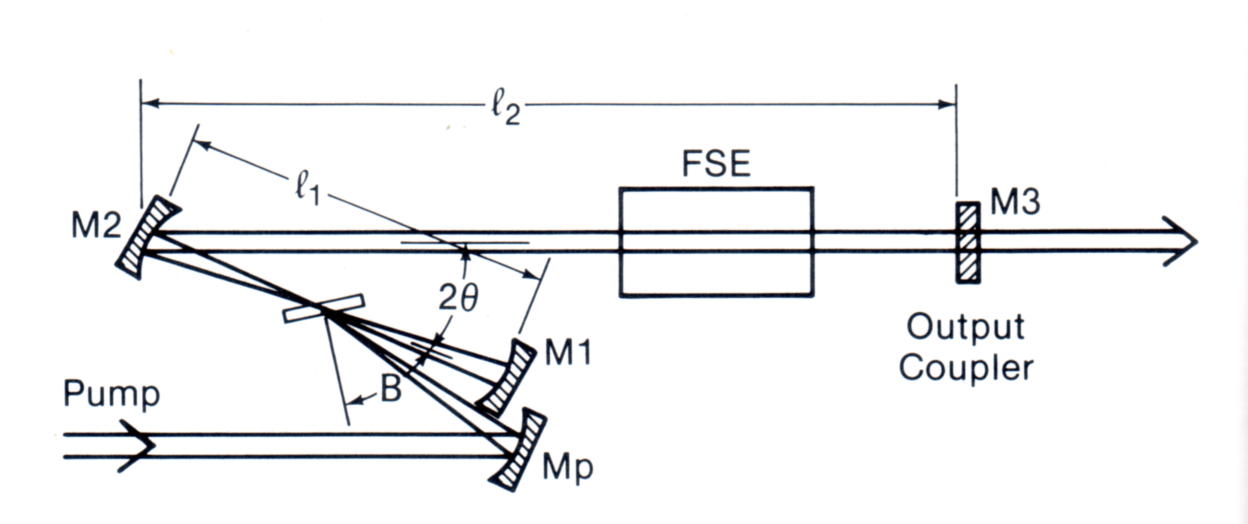

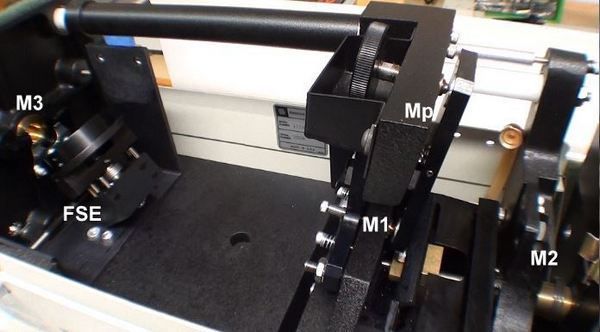

Le résonateur se compose des miroirs M1 et M3 dont la longueur de cavité est l1+l2. Le laser pompe que j'utilise est un laser à argon de COHERENT de 5W et la focalisation se fait au moyen du miroir Mp. Le jet de colorant sortant de la buse saphire est à l'angle de Brewster. Le changement de fréquence ou de couleur se fait par l'élement FSE au moyen d'une vis micrométrique.
