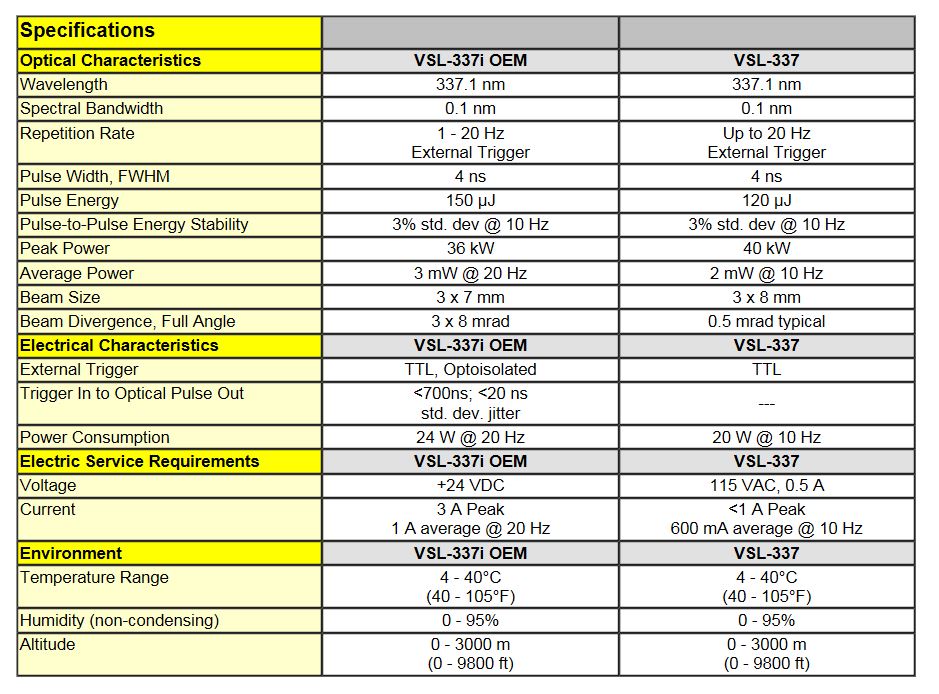

Ce petit laser à azote à décharge transversal produit des pulses à 337.1nm de 36kW durant 4ns. Il se compose d'une tête laser en alumine Al2O3 munie de 2 électrodes de décharge transversale et de 2 électrodes de préionisation filaires gainées de verre. La cavité est scellée et est garantie pour 2.107pulses. Les miroirs sont collé sur le tube de la cavité. Le circuit de décharge se compose de condensateurs en titanate de baryum et d'un éclateur "triggable" le tout enrobé d'un polymère isolant en silicone. L'autre partie est une alimentation HT qui élève la tension d'entrée de 24VDC à 20kVDC permettant de charger les condensateurs.
VIDEO en HD

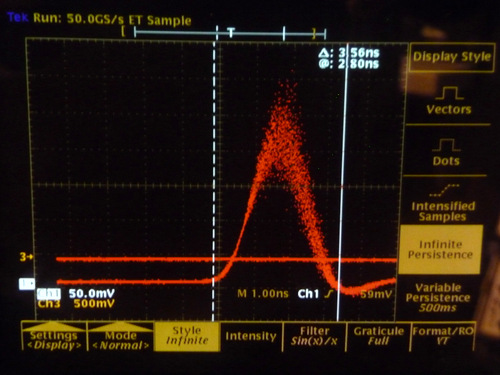

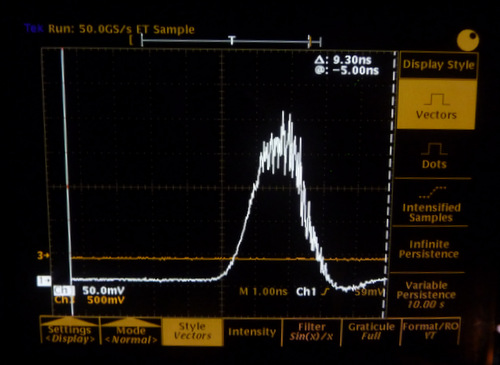

La durée du pulse est de 3.5ns mesuré avec un détecteur THORLABS DET025A et un filtre ND20 0.01% de transmission.
