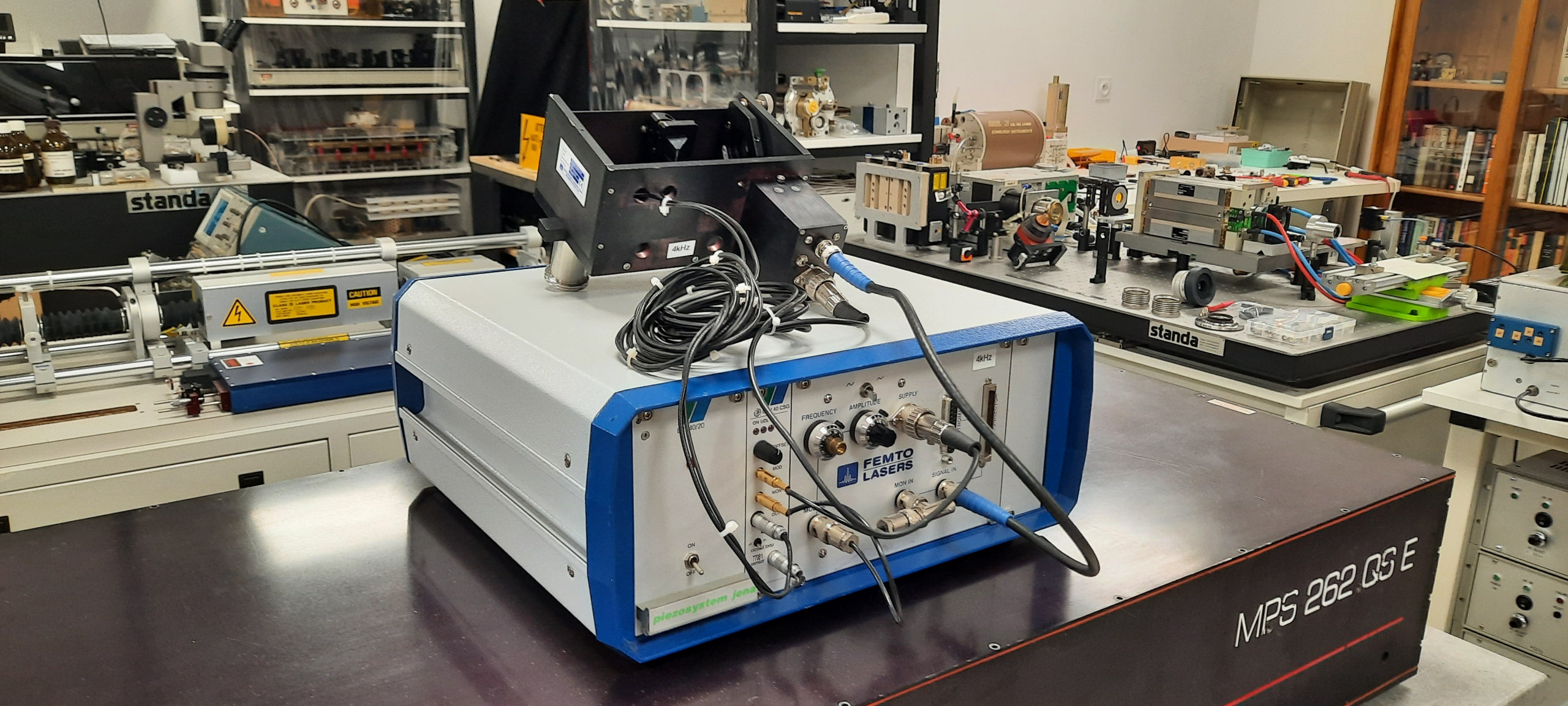

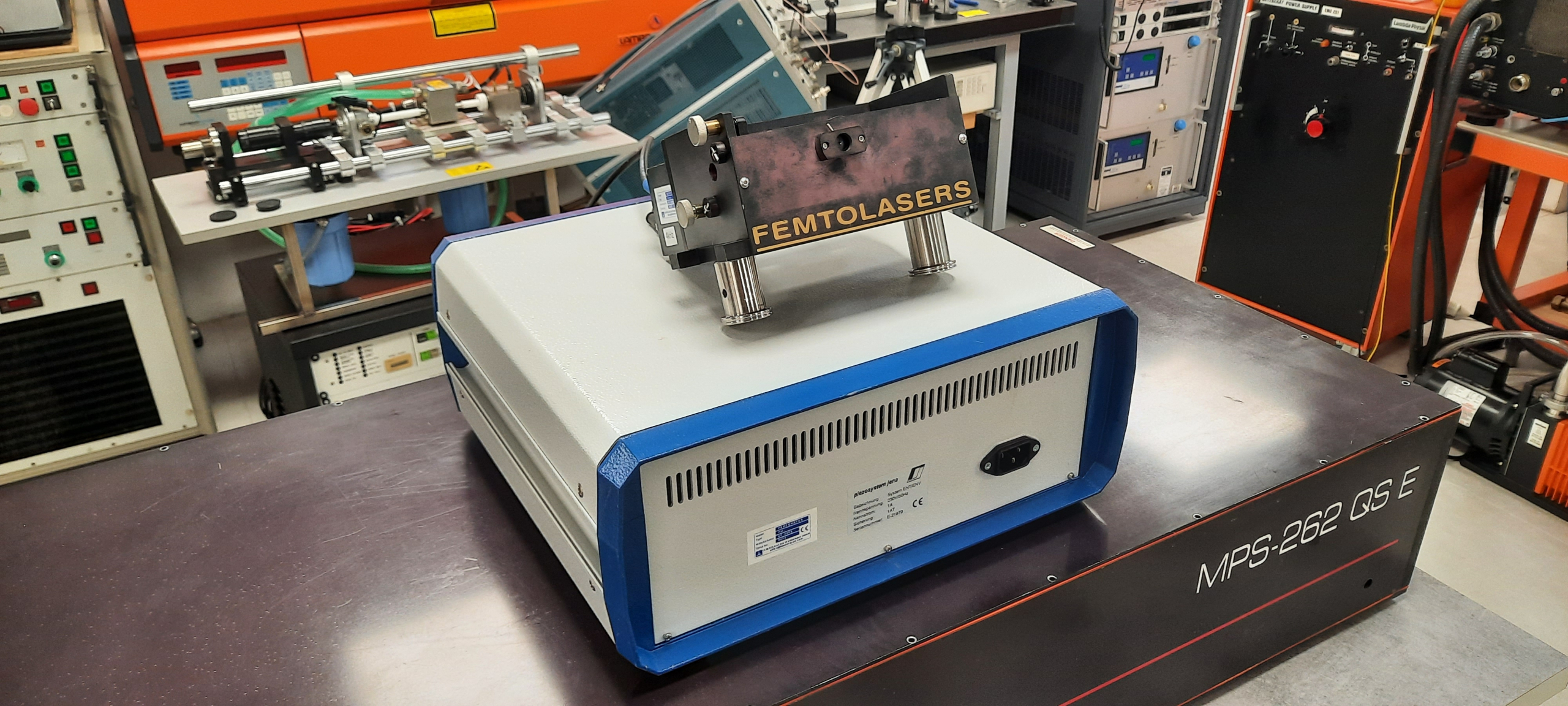

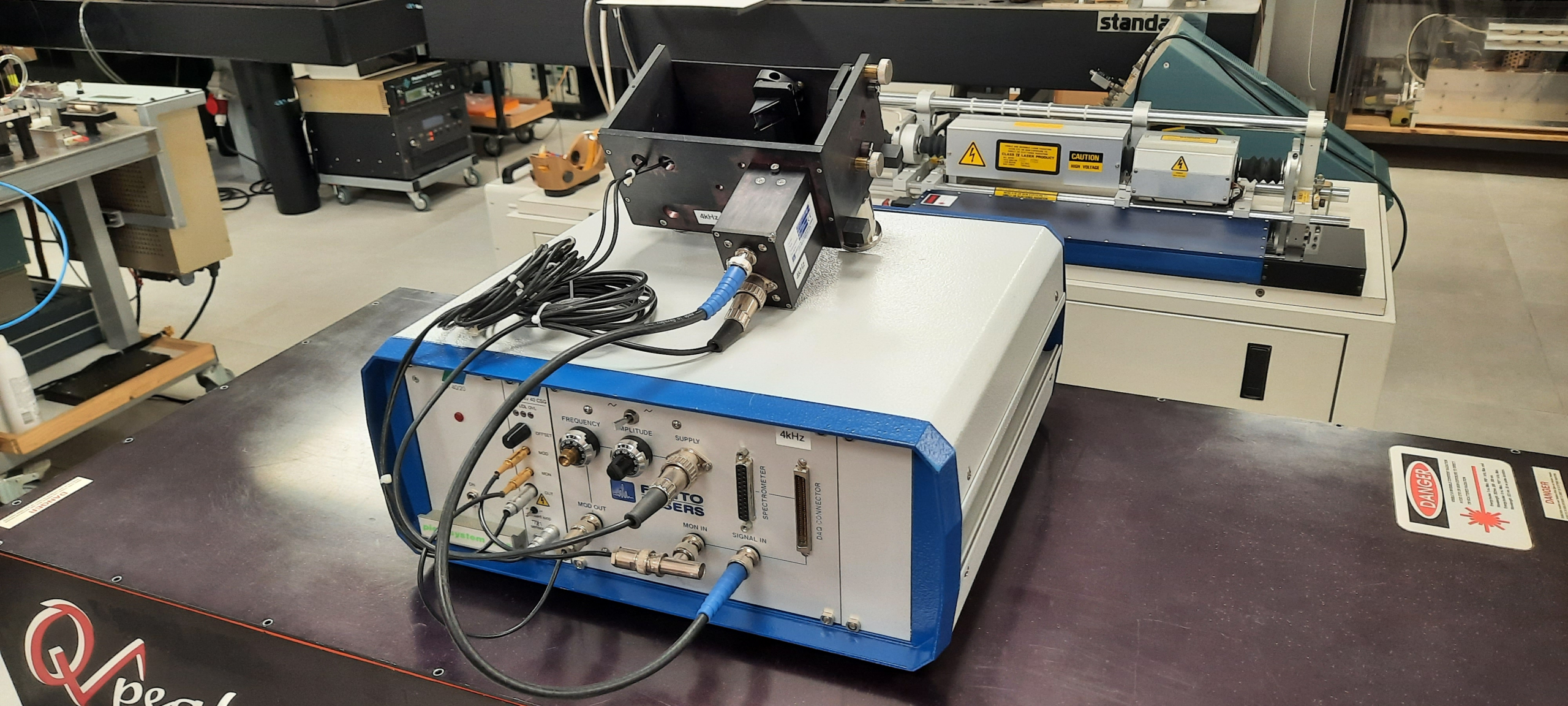

Femtometer  (autocorrélateur few-cycle) FEMTO LASERS Piezosystem Jena ENT 40/20

Principe : c’est un autocorrélateur interférentiel (type Michelson) pour caractériser des impulsions ultracourtes (femtosecondes — 10⁻¹⁵ s). L’appareil « Femtometer » réalise une mesure interférentielle de l’impulsion (combinaison d’un interféromètre compact + détection spectrale + logiciel) pour accéder non seulement à la durée d’impulsion mais aussi à l’échelle temporelle de la période optique (mesures de pulses « few-cycle »). En pratique on scinde l’impulsion, on fait varier le délai relatif, on recombine et on analyse le signal (interférence / corrélation) pour reconstruire la forme temporelle/spectrale. spectra-physics.com+1

Usage typique : caractérisation d’impulsions femtosecondes en laboratoire (durée, forme, stabilité de phase).

Principe général (piezo + électronique) :

  • Les actionneurs piezo convertissent une tension électrique en déplacement mécanique (effet piézoélectrique) → mouvement nanométrique / sub-nanométrique et très rapide.

  • Pour piloter ces éléments il faut des amplificateurs / contrôleurs fournissant des tensions élevées (typiquement tens à centaines de volts), avec bande passante, puissance et protections adaptées. Les systèmes Piezosystem Jena ENT/ENV sont des châssis modulaires d’amplificateurs/contrôleurs : le châssis ENT accepte des modules ENV (amplificateurs) — chaque module ENV alimente un canal piezo.

Les modules PiezoSystem Jena ENT 40/20 et ENV 40 (CSG) / analog controller — souvent associés à la marque Femto Lasers dans certaines annonces de matériel d’occasion. Je vais vous faire un résumé, les spécifications, les usages typiques, et quelques points de vigilance.

Présentation générale

  • PiezoSystem Jena est une société allemande spécialisée dans la technologie de positionnement par actionneurs piézo (nano-positionnement, haute précision) depuis plus de 30 ans. piezosystem.com+1

  • Le système « ENT / ENV » est un système modulaire d’amplification et d’alimentation pour des actionneurs piézo. Le module ENT est l’alimentation/alim principale, le module ENV est l’amplificateur de sortie pour le ou les canaux piézo. piezosystem.com+1

  • Exemple d’annonce : « PiezoSystems Jena ENT 40/20 Analog Controller w/ ENV 40 CSG / Femto Lasers Module ». NTC Tech+1

 Spécifications techniques

Voici les caractéristiques clés que j’ai pu recenser :

Module ENT 40 (et variante ENT 40/20)

  • Le module ENT 40 est décrit comme une alimentation modulable pour les systèmes ENV. Exemple : « ENT 40, 150, 400 » correspond à 3 puissances différentes. piezosystem.com+1

  • Pour ENT 40 : puissance de sortie typique 25 W pour la version 230V. piezosystem.com+1

  • Le manuel mentionne la version ENT 40/20 : « Hauptversorgung Modul ENT 40/20 – 115 V » dans des listings. artisantg.com+1

  • Dimensions: par exemple largeur 14 TE (= ~71 mm) pour les versions 14 HP. piezosystem.com+1

  • Il est spécifié que l’ENT est spécialement développé pour les modules ENV de PiezoSystem Jena. Il n’est pas recommandé de l’utiliser avec d’autres dispositifs électriques. piezosystem.com

Module ENV 40 (et variante ENV 40 CSG)

  • Le module ENV 40 est un amplificateur de sortie pour actionneurs piézo : plage de tension de sortie environ -10 … +150 V, courant sortant permanent ~40 mA. piezosystem.com+1

  • Le bruit de sortie est très faible : typiquement < 0,3 mV RMS à 500 Hz. piezosystem.com+1

  • Le module est conçu pour un montage en boîtier 19″ ou en rack via modules plug-in. piezosystem.com

  • Le suffixe « CSG » peut indiquer une version « closed-loop strain gauge » ou une variante « sensor closed-loop » (ex : modules « SG » pour « Strain Gauge »). Par ex. dans un listing : « ENV 40 SG Amplifiers … Sensor Controller: Strain Gage … Output Voltage -10…+150V … Output Current 40mA. artisantg.com

 Usages typiques

  • Ces modules sont utilisés pour piloter des actionneurs piézo (stages de positionnement, miroirs, composants optiques, etc) dans des applications où une haute précision, faible bruit, et contrôle fin sont requis (opto-électronique, recherche, métrologie).

  • Le système modulaire permet de combiner plusieurs canaux ENV avec un seul ENT pour optimiser l’espace et les coûts. piezosystem.com+1

  • Le fait que dans l’annonce ils parlent de « Femto Lasers / PiezoSystem Jena Amplifier System » indique que ce module est peut-être utilisé dans un environnement de lasers ultra-rapides ou de positionnement associé à des systèmes laser (ex : micro-optique, femtosecondes). L’usage « Femto Lasers » fait référence à la marque ou application dans la vente d’occasion, pas nécessairement partie intégrale du modèle. NTC Tech+1

 Points de vigilance / conseils avant achat

  • Vérifier la version exacte : ENT 40/20 vs ENT 40, la différence étant peut-être voltage d’entrée ou caractéristiques d’alimentation. Il faut s’assurer que l’alimentation du pays (115V vs 230V) correspond à votre réseau. Exemple : ENT 40 115 V (E-103-14) vs ENT 40 230 V (E-103-13) selon documentation. piezosystem.com+1

  • Vérifier que le module ENV est bien compatible avec vos actionneurs (plage de tension, courant max) et si vous avez besoin du système en boucle fermée (closed­loop) ou ouverte. Le suffixe « CSG/SG » suggère une version surveillée (« strain gauge ») donc peut-être plus chère ou exigeant capteurs externes.

  • Vérifier l’état, notamment les connecteurs, le boîtier, l’usure, et s’il y a encore support auprès du fabricant. Les annonces d’occasion montrent des modules « used » avec usure mais testés. NTC Tech+1

  • Vérifier les accessoires : alimentation externe, câbles, boîtier rack ou desktop, documentation technique. Souvent non inclus selon les annonces.

  • Avant fonctionnement : consulter le manuel (disponible sur site PiezoSystem Jena) pour les consignes d’installation, fusibles, conditions d’utilisation. Par exemple, le manuel mentionne de ne remplacer que par les mêmes valeurs de fusibles. piezosystem.com

  • Vérifier que le produit correspond à votre application (fréquence, dynamique, déplacement, charge). Bien que ce soit un excellent amplificateur piézo, ce n’est pas un laser femtoseconde, donc toute mention « Femto Lasers » peut être marketing ou contexte d’utilisation, mais ne garantit pas qu’il s’agit d’un système laser complet.
