1️⃣ Pressions intermédiaires exactes – remplissage à 6000 mbar

Ces valeurs sont les seules vraiment importantes :

• Xe : 30 mbar (±5 mbar)

• HCl réel : 2,5 mbar (±0,5 mbar)

• Pression totale : 6000 mbar

Étape 1 — Néon (Ne)

👉 Introduire en premier

• Monter à : 4200 mbar

• Tolérance : ±50 mbar

📌 Justification :

• ~70 % de la pression totale

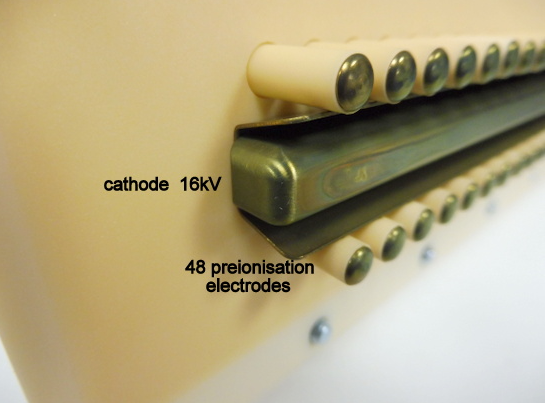

• protège électrodes

• stabilise la décharge avant toute chimie

 Étape 2 — Hélium (He)

👉 Ajouter après Ne

• Monter de 4200 → 5850 mbar

• He ajouté : 1650 mbar

📌 À ce stade :

• Ne ≈ 4200 mbar

• He ≈ 1650 mbar

• Total ≈ 5850 mbar

✔ Zone sûre (aucun gaz actif présent)

Étape 3 — Xénon (Xe)

👉 Très lentement

• Ajouter 30 mbar

• Total → 5880 mbar

⚠️ Règle terrain :

• incréments max 5 mbar

• pause 30–60 s entre incréments

Étape 4 — HCl dilué

👉 Toujours en dernier

• Ajouter 2,5 mbar équivalent HCl

• Total final → 6000 mbar

 Résumé pressions intermédiaires

---

Calculs précis pour HCl dilué

⚠️ Principe fondamental

On raisonne toujours en pression équivalente HCl,
jamais en pression bouteille.

Cas le plus courant : HCl à 1 % dans Ne

Objectif

• HCl réel = 2,5 mbar

Calcul

Si la bouteille contient 1 % HCl :

Pmeˊlange=2,5 mbar0,01=250 mbarP_{\text{mélange}} = \frac{2,5\ \text{mbar}}{0,01} = 250\ \text{mbar}Pmeˊlange​=0,012,5 mbar​=250 mbar

👉 Il faut donc :

• ajouter 250 mbar du mélange HCl/Ne

⚠️ Cette pression inclut déjà le Ne contenu dans le mélange.

Exemple pratique

Avant HCl :

• Total = 5880 mbar

Après HCl :

• Total = 5880 + 250 = 6130 mbar

❌ Trop haut → on ne fait pas comme ça

👉 Méthode correcte :

• Anticiper :

  • arrêter He à 5600 mbar

  • Xe jusqu’à 5630 mbar

  • HCl/Ne +250 → 5880 mbar

  • compléter Ne/He → 6000 mbar

📌 En pratique maintenance :

• on accepte une surpression temporaire

• puis on dilue par Ne jusqu’à 6000 mbar exact

Autres concentrations usuelles

👉 1 % est le meilleur compromis (précision / sécurité).
