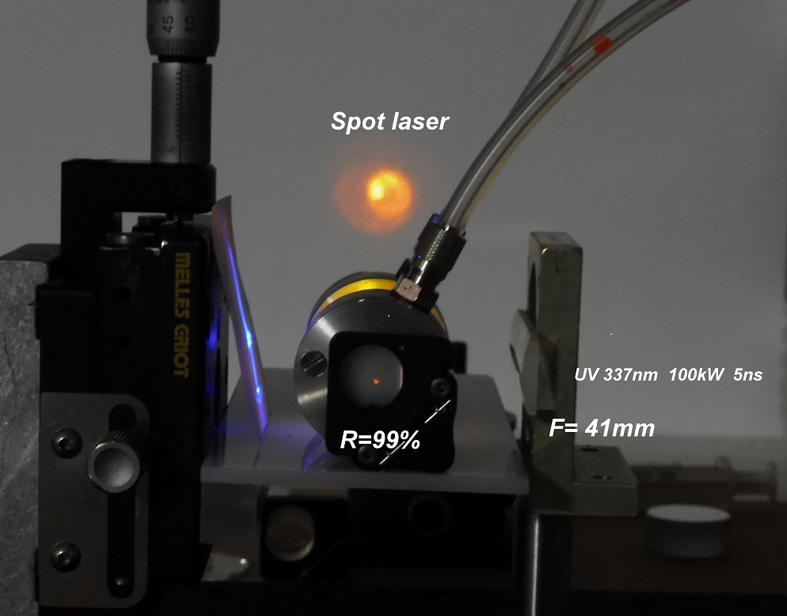

Pompage transversal par laser UV

• un pompage transversal

• par un laser azote (337 nm).

Ce type de pompage excite les molécules du colorant.

Elles réémettent ensuite :

• fluorescence intense

• ou émission stimulée.

La lumière orange visible dans le capillaire correspond à cette émission.

Ce qui se passe physiquement

1. impulsion UV (337 nm)

2. excitation des molécules du colorant

3. relaxation radiative

4. émission orange (souvent 550–620 nm selon colorant)

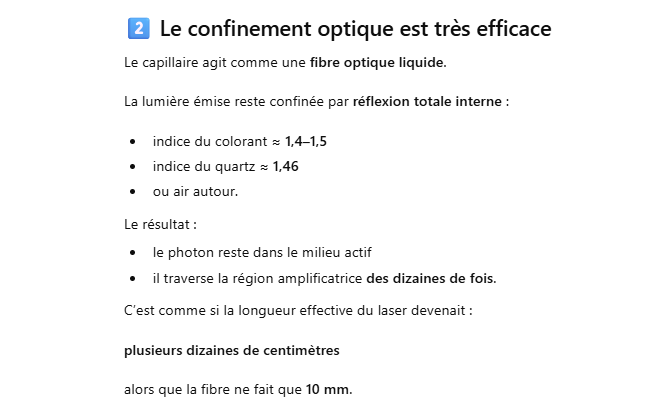

Dans un capillaire aussi fin :

• l’indice du liquide agit comme guide d’onde

• on obtient une émission amplifiée guidée (ASE)

Cela ressemble beaucoup à ce que l’on appelle :

capillary dye laser
ou
fiber dye laser.

Caractéristiques typiques :

C’est le laser classique pour pomper les lasers à colorant.

Focalisation

Indication :

F = 41 mm

Donc :

• une lentille UV

• focalise le faisceau sur le capillaire.

Cela permet :

• forte densité d’énergie

• excitation intense du colorant.

Miroir 99 %

Dans certains montages :

• le colorant est entre deux miroirs

• formant un laser à colorant accordable.

Mais ici il est possible que ce soit juste un miroir de guidage.

Laser à colorant capillaire

Avantages :

• seuil laser très faible

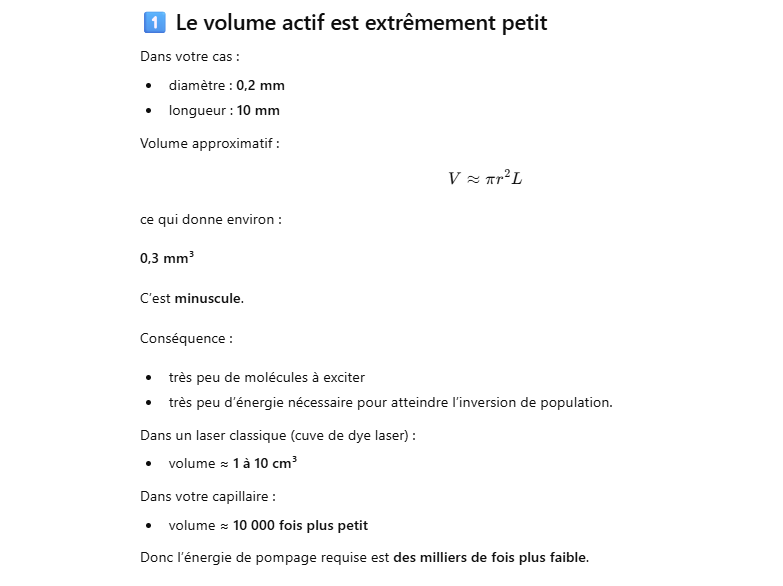

• volume actif minuscule

• excellente amplification.

Ou bien :

5️⃣ Ordre de grandeur de l’énergie

Si on prend :

100 kW × 5 ns

on obtient :

$$E\approx 0.5mJ$$

Donc l’impulsion UV est typiquement :

0.2 à 1 mJ

ce qui est parfait pour pomper un dye laser.

---

💡 Point intéressant :

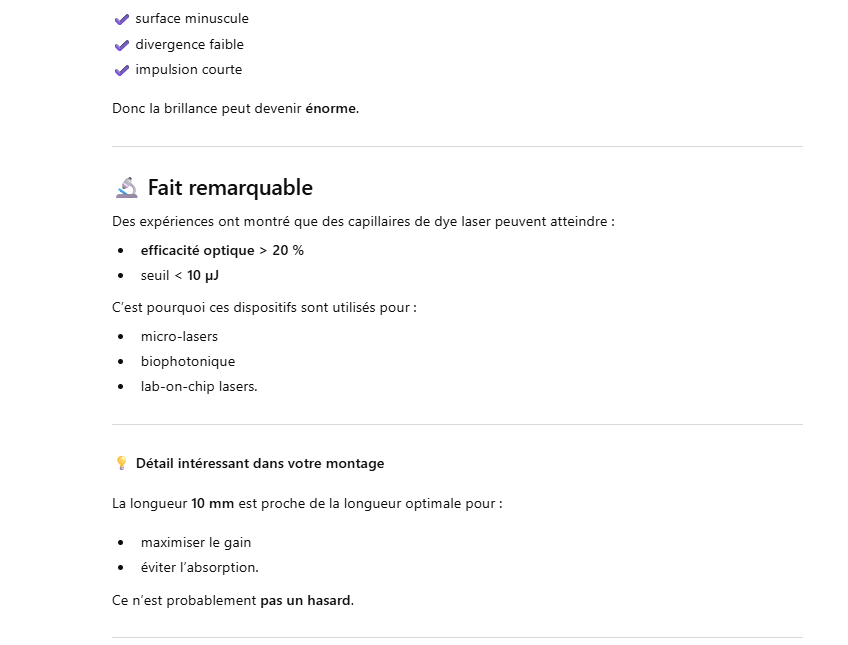

La longueur du capillaire 10 mm est très courte.

Cela indique que le système fonctionne probablement en :

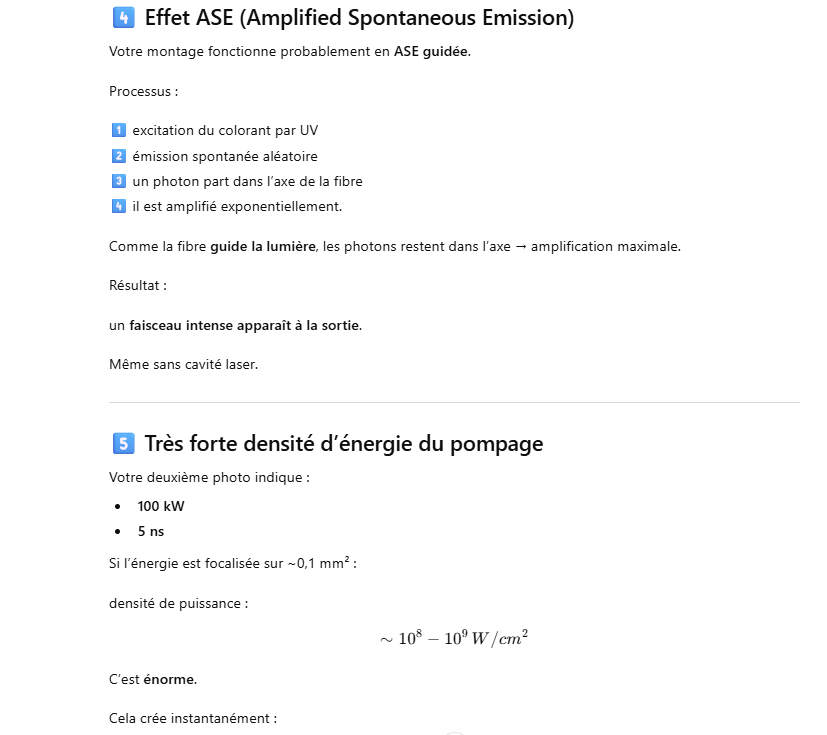

ASE (Amplified Spontaneous Emission)
plus qu’en cavité laser classique.

✅ Conclusion

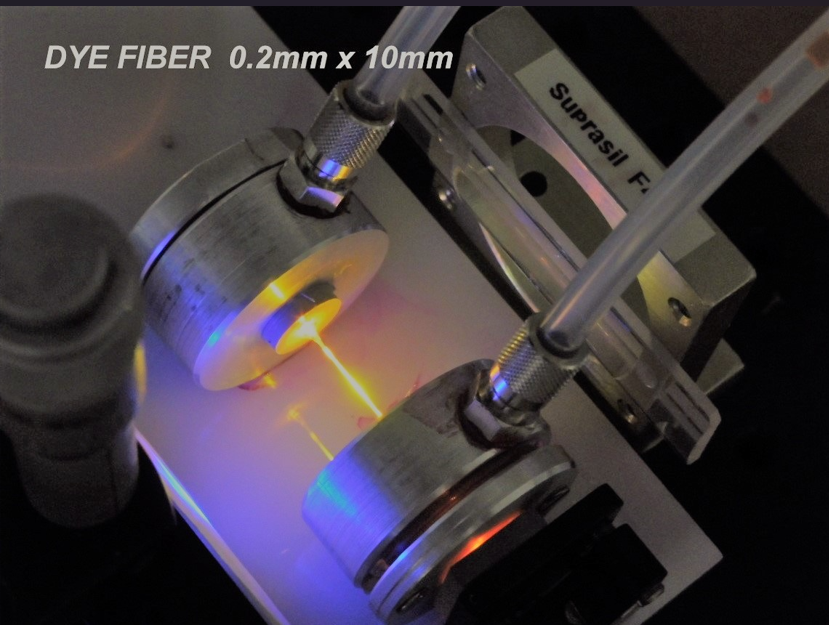

un laser à colorant capillaire pompé par un laser azote 337 nm.

Caractéristiques :

• fibre capillaire : 0,2 mm × 10 mm

• pompage : laser azote 337 nm

• impulsion : ~5 ns

• puissance crête : ~100 kW

• émission : orange (fluorescence / ASE du colorant)
