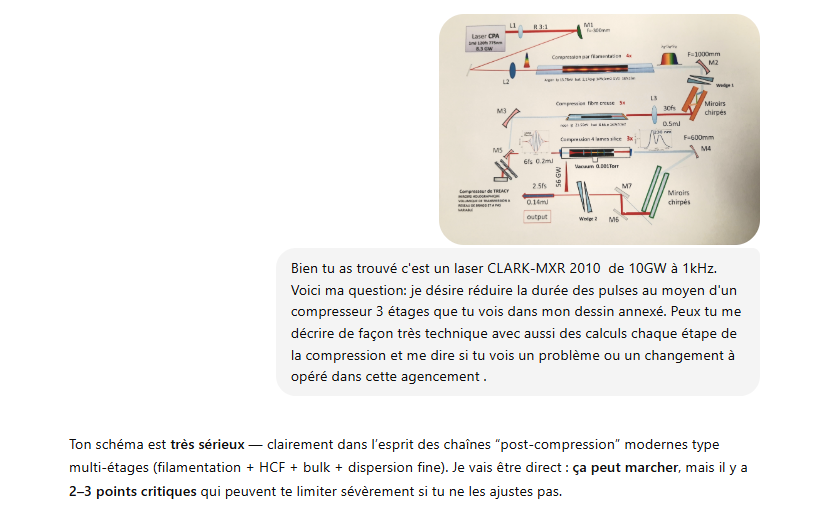

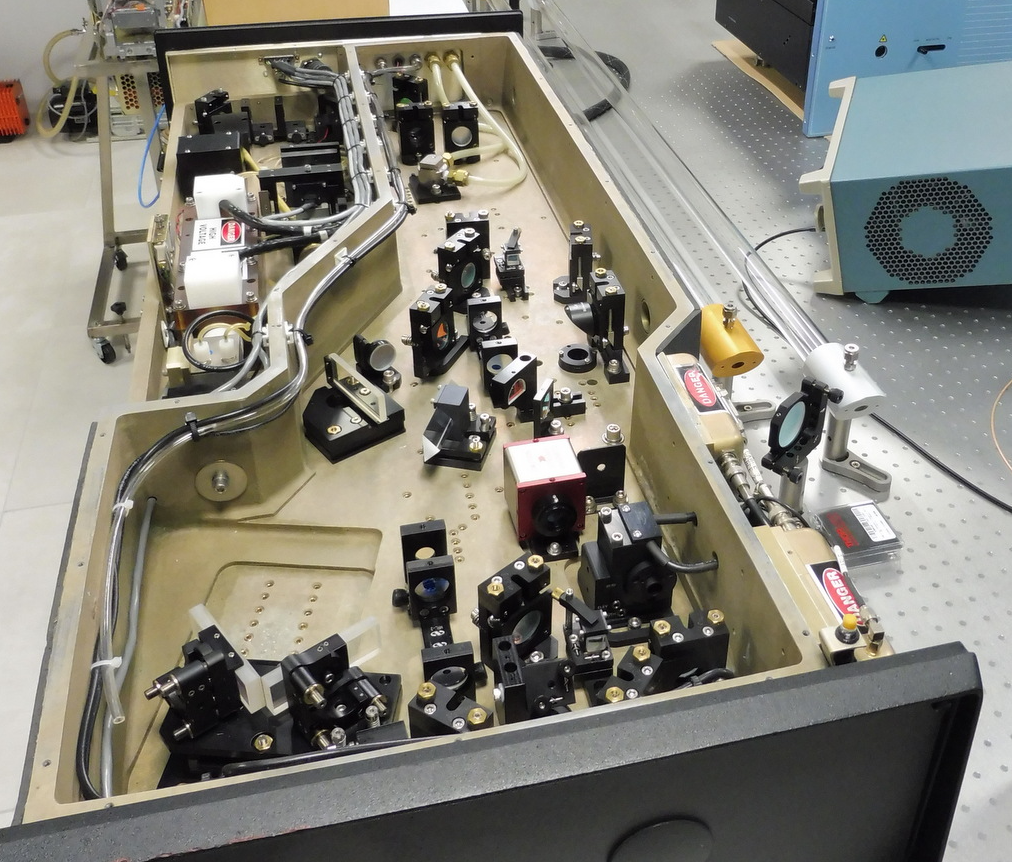

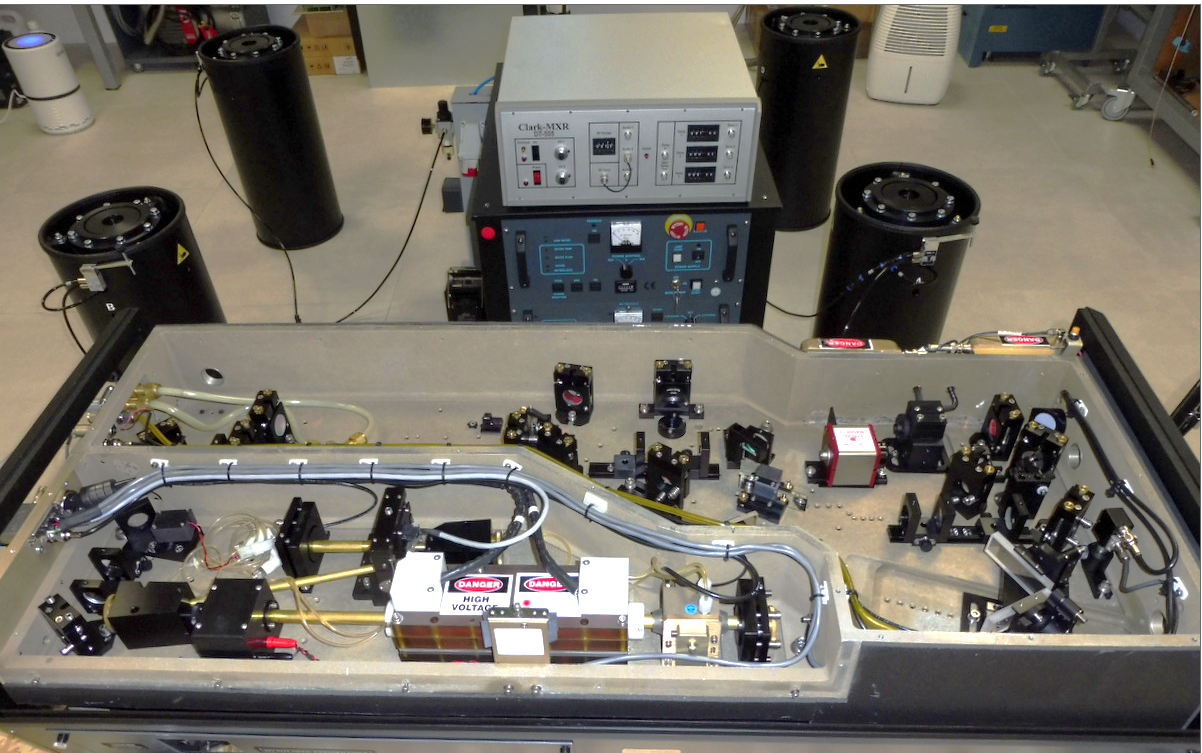

Compresseur de pulse du laser MXR 2010 Regenerative Amplifier CLARK

Le laser CPA-2010 se compose d’un oscillateur femtoseconde à fibre émettant des pulses de 43pJ durant 100fs à 1550nm.

Un doubleur de fréquence permet d’obtenir des pulses à 775nm avec un fréquence de répétition de 35MHz.

Au moyen d’une cellule de Pockel on isole 1 pulse que l’on va amplifier.

Puis le faisceau entre dans un étireur/isolateur model PS-1000 qui allonge le pulse d’un facteur de 2000 ce qui évite lors de l’amplification de détruire l’optique par l’énorme intensité lumineuse.

Maintenant la durée du pulse est de 200ps et elle est dirigée au moyen d’une cellule de Pockel dans une unité TRA-1000  appelée amplificateur régénératif ou il va traversé un cristal titane:sapphire une quinzaine de fois pour obtenir un signal amplifié de 5.10^{7
Le cristal titane:sapphire est pompé par un laser Nd:YAG doublé en fréquence émettant des flash de lumière vert de 170ns et de 20mJ à 1KHz. Le pompage du Nd:YAG est fait par une lampe à arc au Krypton de 2kW.}
Puis on recompresse le pulse au moyen d’un compresseur PL-1000 pour a nouveau obtenir un pulse de 100fs avec un énergie de 1mJ soit une puissance instantanée de 10GW ! à une fréquence de 1kHz !
