LASER SPECTRA PHYSICS MODEL 3900 Titane saphir accordable 675 à 1100 nm

Pompage du laser titane saphir avec un laser argon de 5W

Principe général

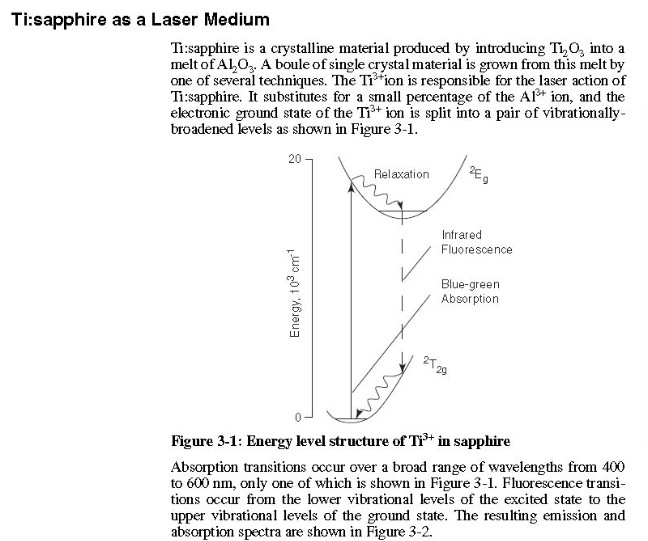

• « Ti:sapphire » ou « titane-saphir » désigne le cristal d’alumine (Al₂O₃) dopé en ions Ti³⁺, utilisé comme milieu laser. Il est particulièrement prisé pour sa large bande de gain, ce qui permet une large plage spectrale de fonctionnement (de l’infrarouge proche au rouge). spectra-physics.com+3Wikipédia+3spectra-physics.com+3

• Ce type de laser est souvent utilisé en mode continu (CW) ou en mode pulsé (mode-locked) selon l’architecture, mais le modèle 3900S est un laser en mode continu (CW). spectra-physics.com+2spectra-physics.com+2

• Le modèle 3900S doit être « pompé » (alimenté) par une autre source laser, typiquement un laser à ion d’argon (514,5 nm) ou un laser à l’état solide doublé (532 nm). spectra-physics.com+2spectra-phys

• Limitations, remarques et variantes

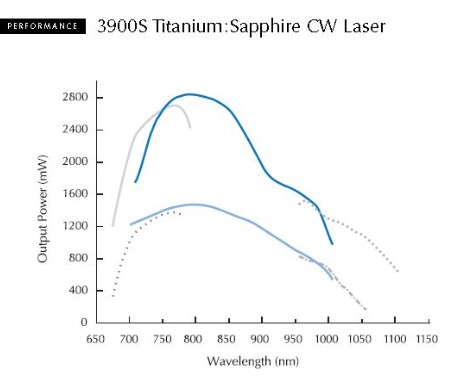

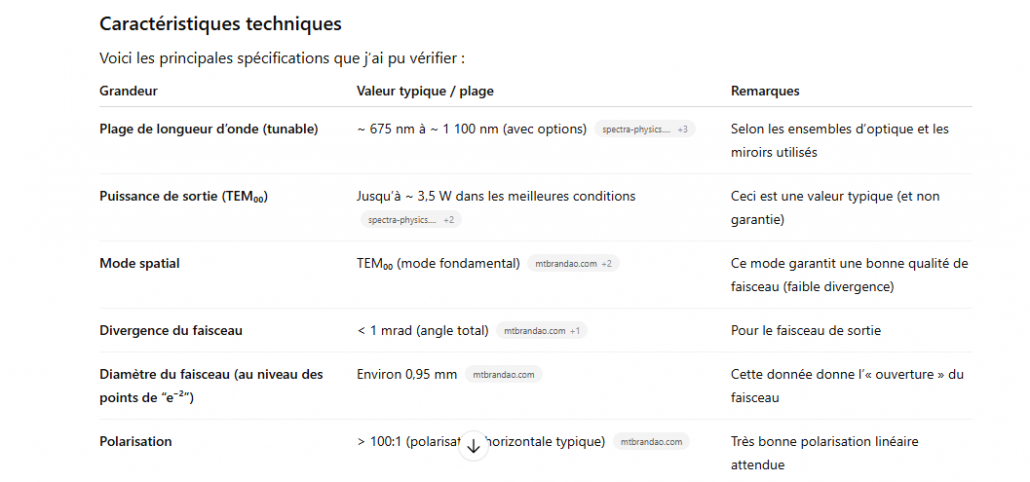

  • Les valeurs de puissance dépendent fortement de la puissance d’entrée du laser de pompage. Si la puissance de pompage est inférieure aux conditions optimales, la puissance de sortie sera moindre. spectra-physics.com+1

  • Le changement de plage spectrale (par exemple pour aller vers les extrêmes 675 nm ou 1 100 nm) nécessite de changer plusieurs miroirs, optiques, et parfois le filtre biréfringent interne. spectra-physics.com+2spectra-physics.com+2

  • L’environnement optique (humidité, poussière, vibrations, température) doit être bien contrôlé pour préserver les performances. Par exemple, la purge en azote sec est souvent utilisée pour éviter que la vapeur d’eau n’introduise des pertes ou perturbations. spectra-physics.com+2spectra-physics.com+2

  • Les tolérances d’alignement sont assez serrées — toute dérive optique, désalignement, ou contamination optique (saleté, poussière) peut faire chuter les performances. Le manuel d’utilisation insiste sur la maintenance et l’alignement rigoureux. spect

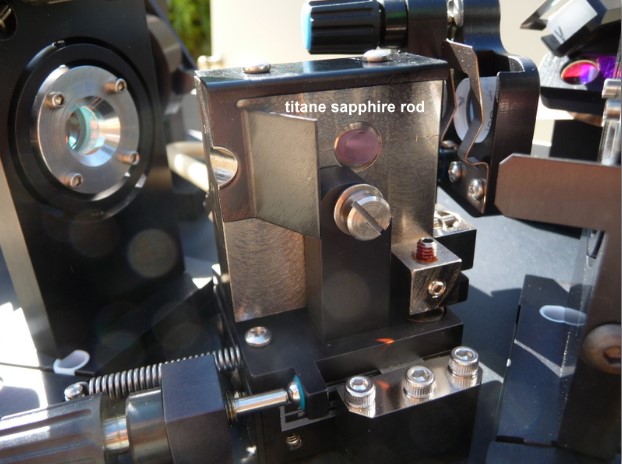

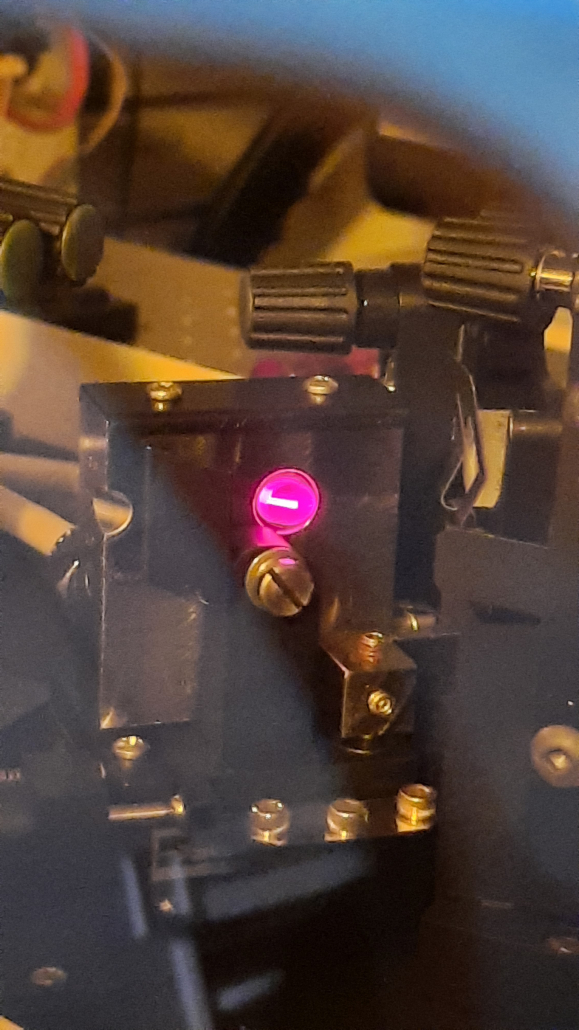

Ce laser se compose d’un cristal de saphir dopé au titane permettant d’obtenir une émission continue entre 670 et 1100nm.

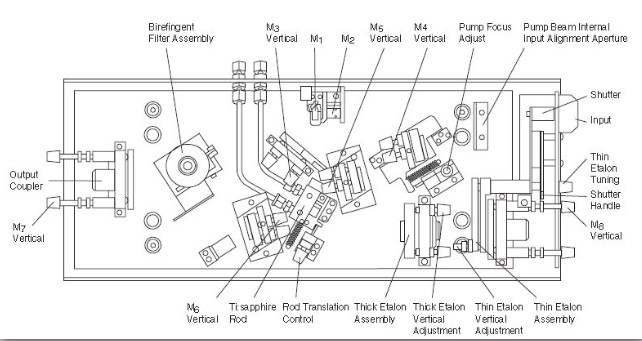

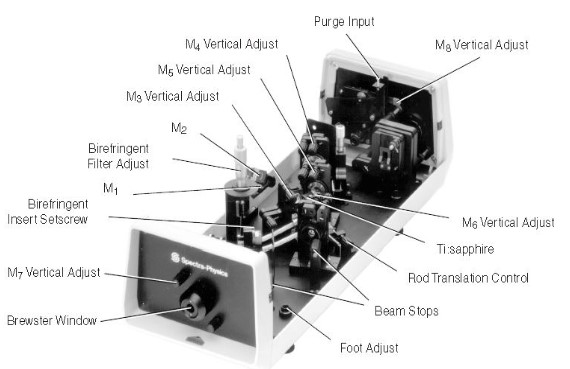

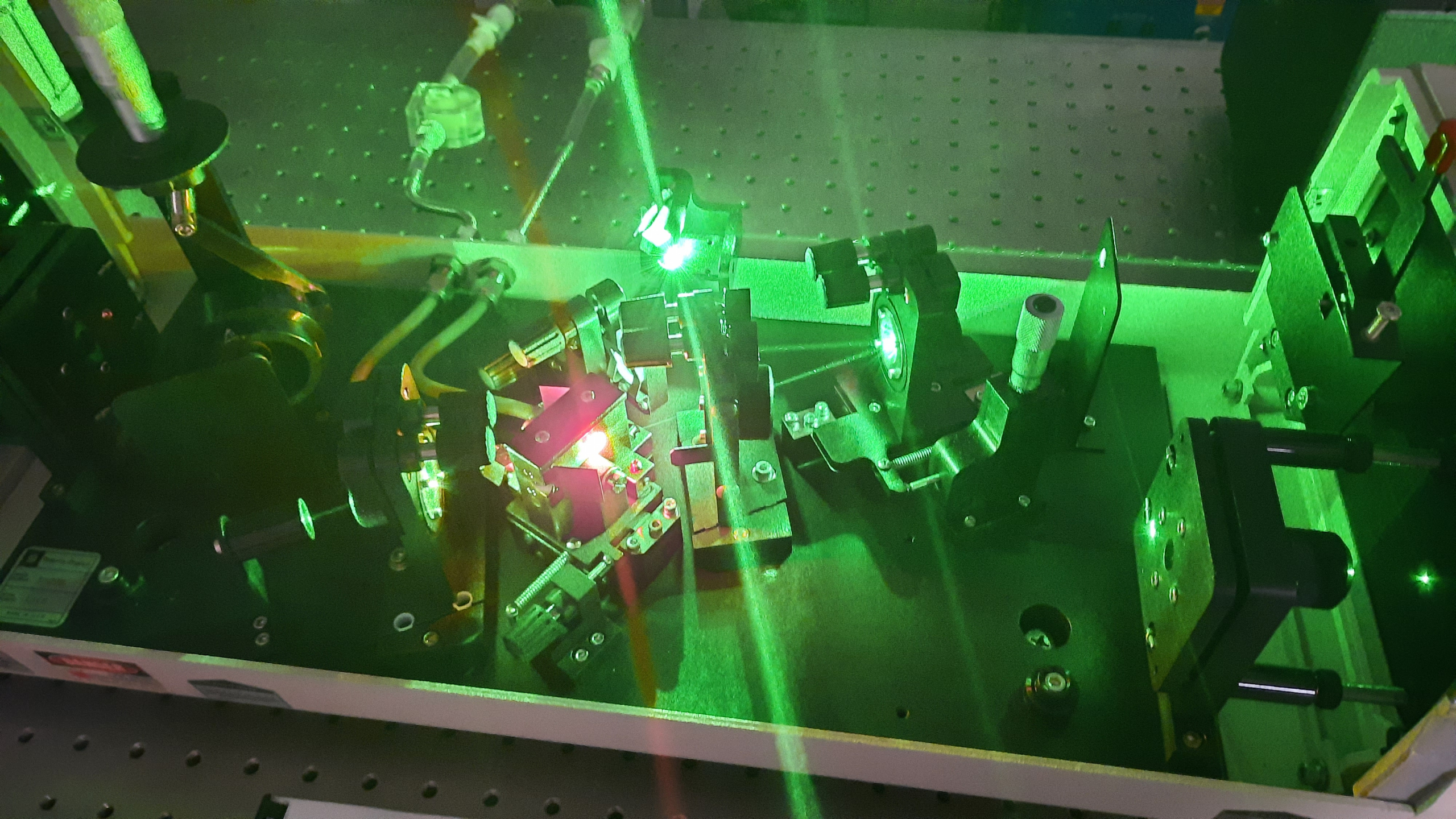

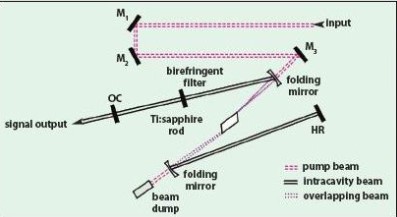

Il se compose d’un résonateur dans lequel se trouve le cristal titane saphir refroidit par circulation d’eau et d’un filtre de Lyot permettant de sélectionner la fréquence d’émission laser avec un finesse de 5GHz.

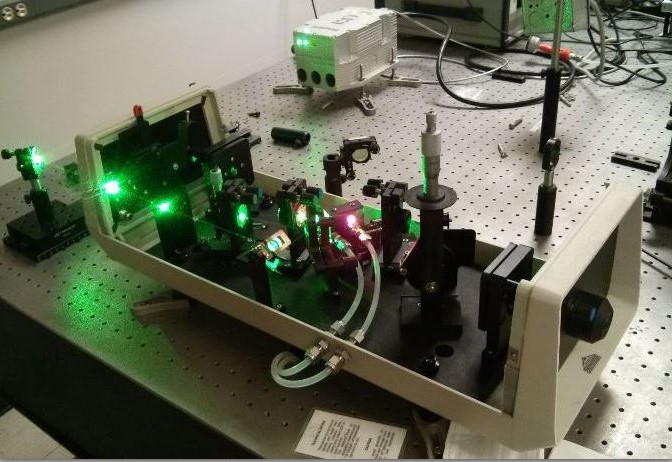

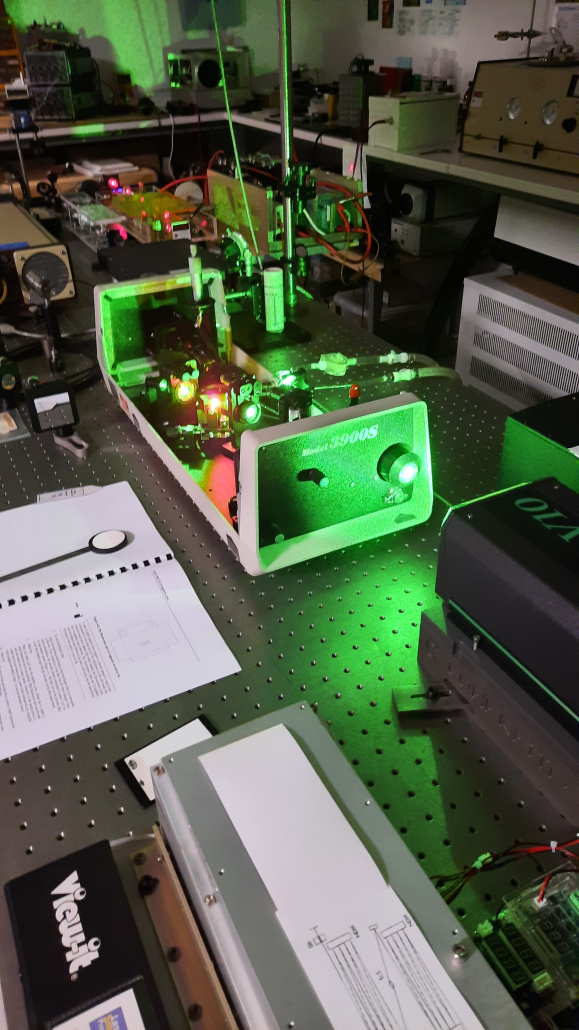

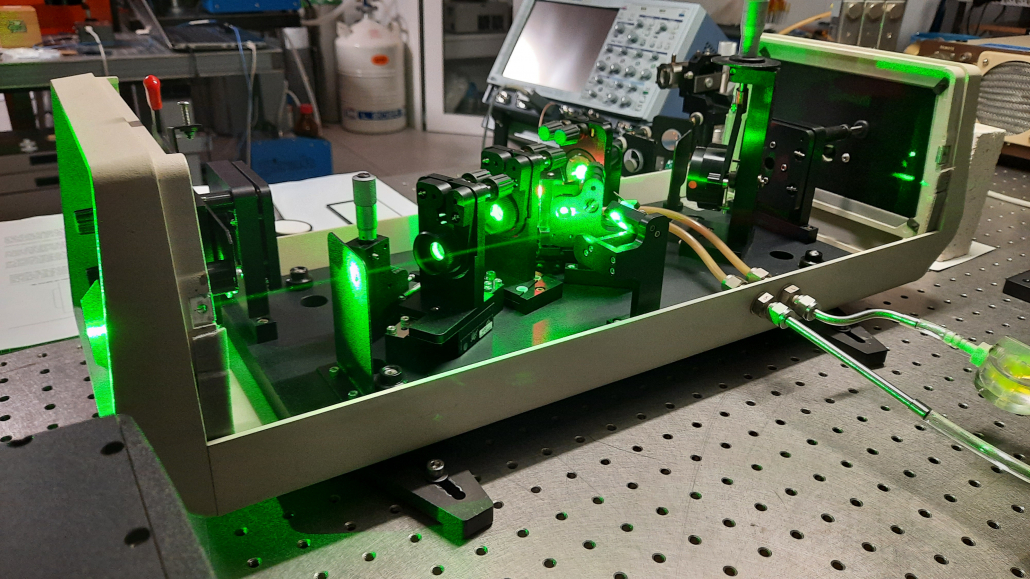

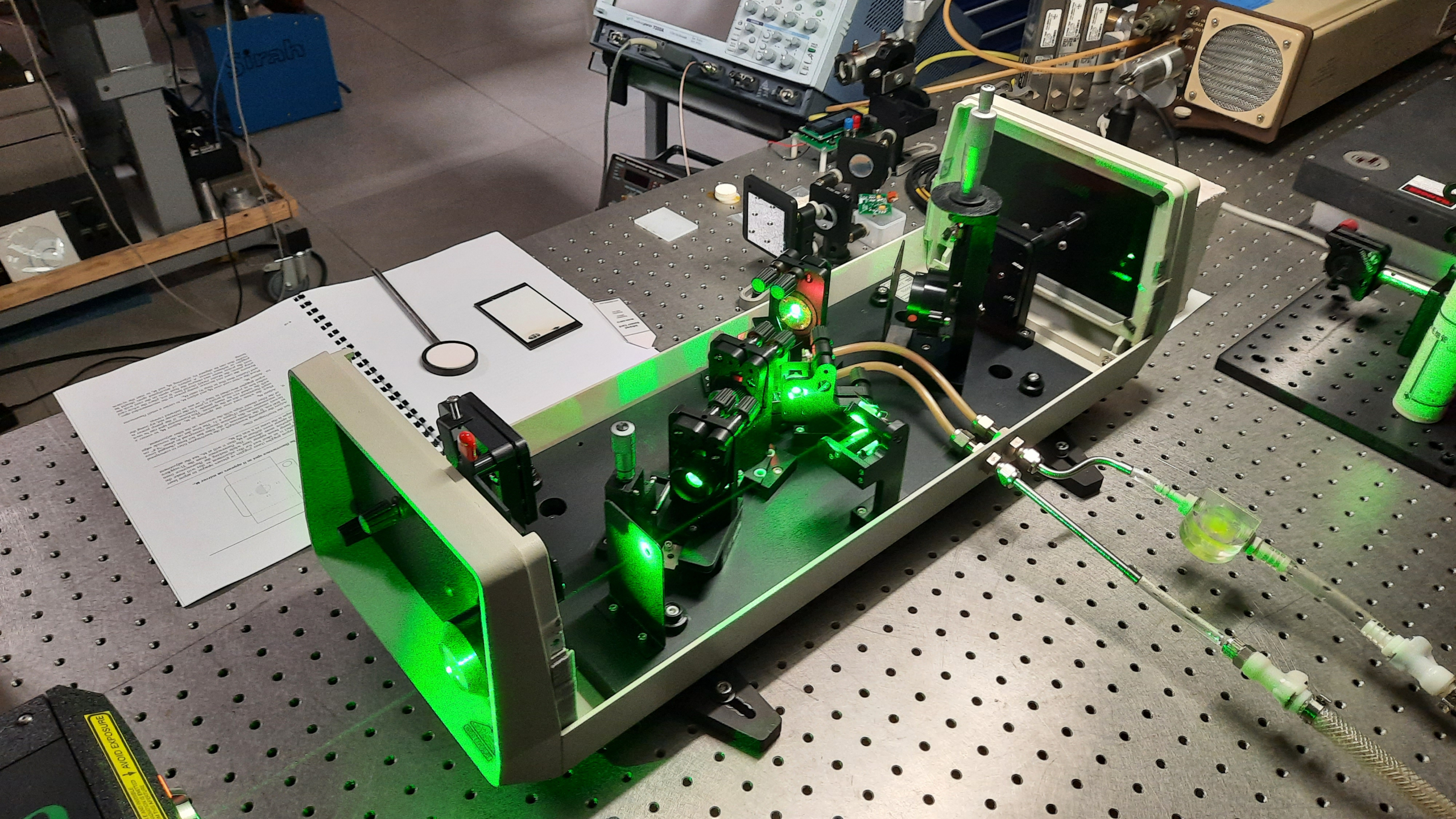

Le cristal est pompé par un laser DPSS VERDI-10 de COHERENT.
