Ce laser est utilisé pour pompé un amplificateur titane saphire. Il émet à 527nm 50mJ durant 150ns et à une fréquence de répétition de 1kHz.
La société PHOTONICS INDUSTRIES détient des brevets pour le doublage,triplage et quatruplage de fréquence intra-cavité !
Je l’ai acquit par une société de démolition pour une somme dérisoire! Après une première inspection j’ai trouvé un cristal doubleur abîmé , le circuit de refroidissement de la cellule acousto-optique non fonctionnel !

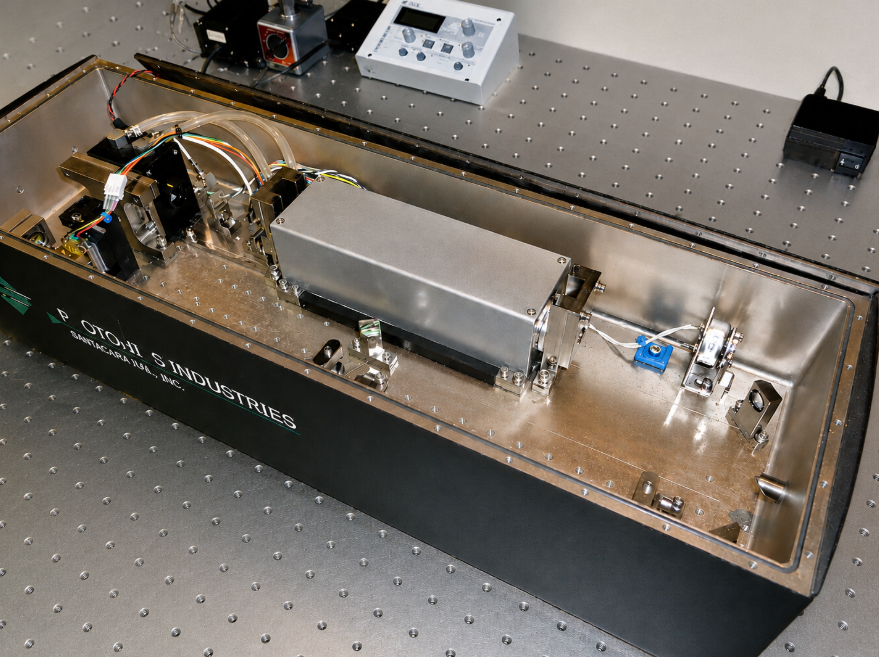

Comme on peut le constater sur la photo ci-dessous il y a eu une fuite du liquide de refroidissement dans cette tête laser.
Ce laser coûte  181’000 Euro TTC donc cela vaut la peine de le réparer !

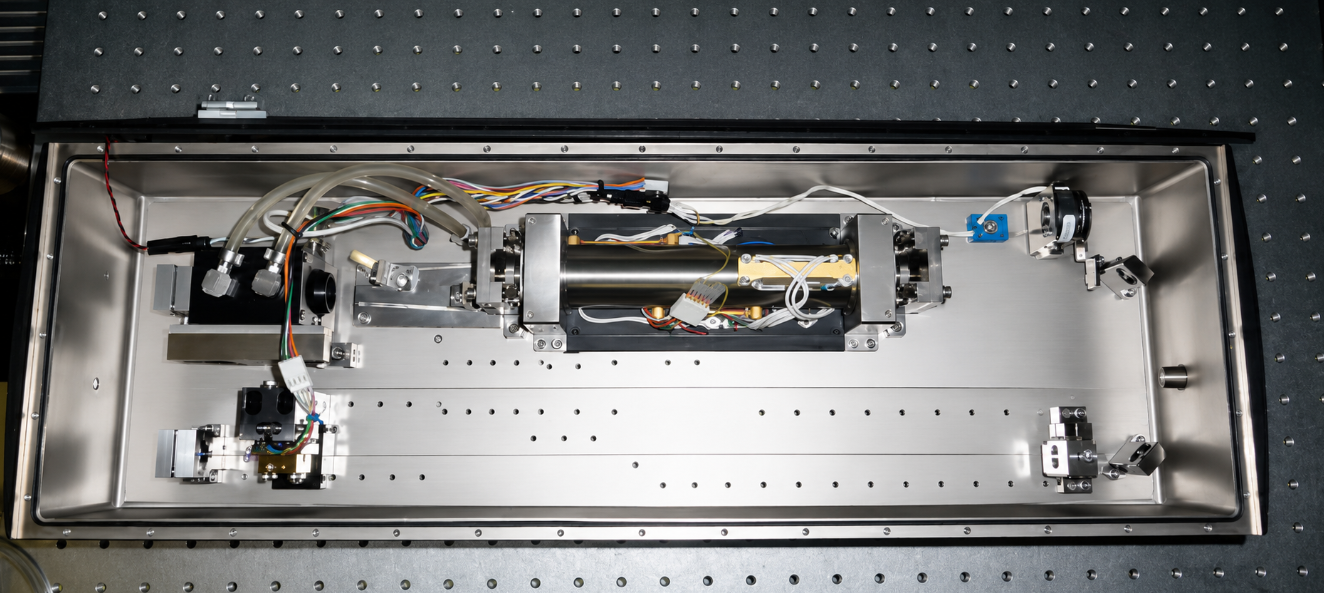

La tête laser se compose d’un barreau YLF dopé au néodyme pompé par 3 barettes de diodes laser 500W pompe avec un refroidissement par circulation d’eau.

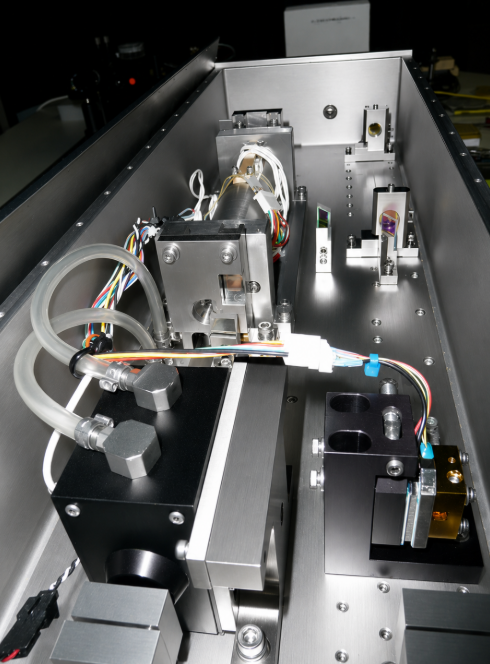

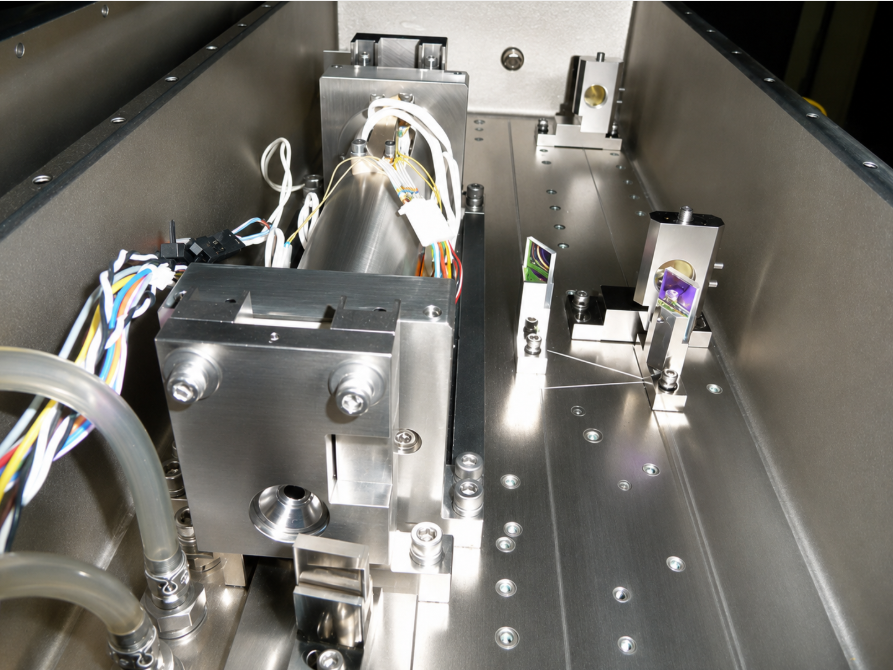

Une cellule acousto-optique  permettant de travailler en Q-switching et d’un doubleur de fréquence intra-cavité (LBO monté sur une cellule de Peltier)
Ce laser permettra de pompé des colorants à 1kHz !

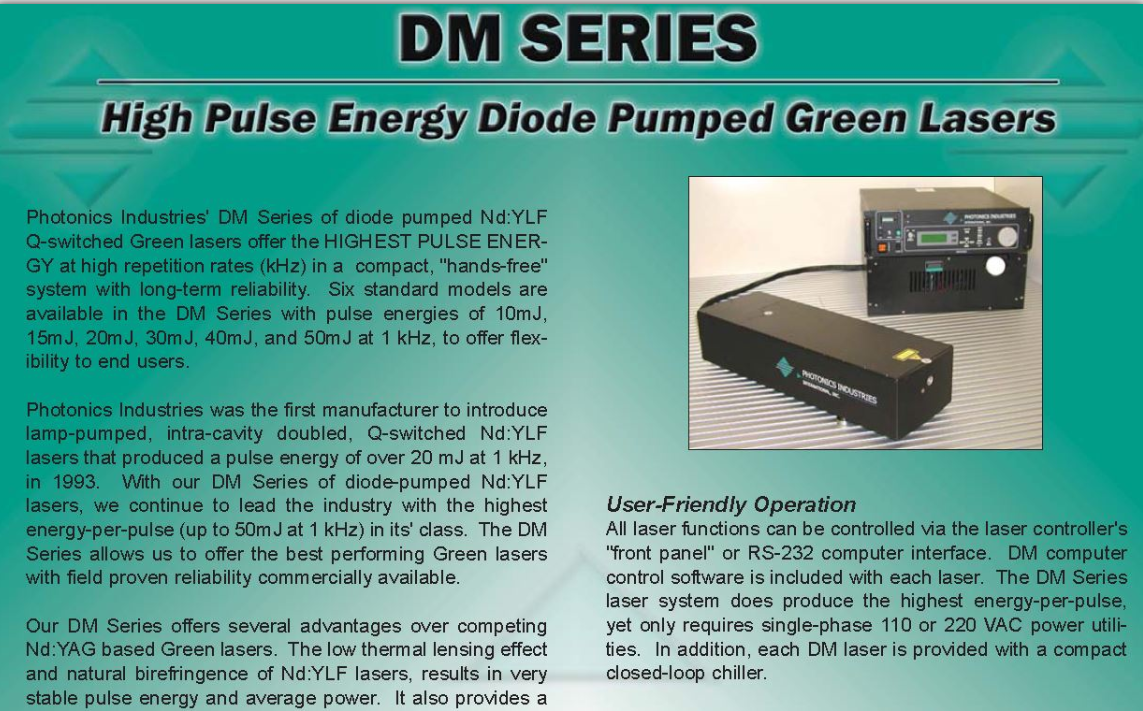

Le laser présenté sur votre brochure est un Photonics Industries DM Series, un laser vert DPSS (Diode Pumped Solid State) à Nd:YLF Q-switché avec doublage de fréquence intracavité produisant du 527 nm. Il a été conçu pour fournir des énergies très élevées à des fréquences de répétition de l’ordre du kHz.

Historique et année de commercialisation

Photonics Industries indique avoir été le premier constructeur à commercialiser des lasers Nd:YLF verts Q-switchés à haute énergie dès 1993. La série DM à pompage par diodes est apparue ensuite comme l’évolution moderne des modèles à lampes.

La brochure que vous avez fournie semble dater du début des années 2000. On y voit les modèles DM10 à DM50, alors que les générations actuelles montent jusqu’à 100 mJ par impulsion.

Performances typiques

Modèles de la brochure

Modèle Énergie impulsionnelle Puissance moyenne à 3 kHz
DM10-527 10 mJ 14 W
DM15-527 15 mJ 22 W
DM20-527 20 mJ 30 W
DM30-527 30 mJ 45 W
DM40-527 40 mJ 60 W
DM50-527 50 mJ 75 W
DM60-527 60 mJ 90 W

Caractéristiques générales

  • Longueur d’onde : 527 nm
  • Cristal laser : Nd:YLF
  • Pompage : diodes laser
  • Q-switch interne
  • Répétition : jusqu’à 10 kHz (15 kHz en option sur les modèles récents)
  • Stabilité énergétique : < 0,5 % RMS
  • Refroidissement par eau avec groupe froid externe fourni
  • Pilotage RS-232 ou panneau avant.

Pourquoi le Nd:YLF ?

À l’époque, le choix du Nd:YLF était particulièrement intéressant :

  • faible lentille thermique ;
  • meilleure stabilité énergétique ;
  • faible biréfringence ;
  • meilleur comportement à haute fréquence de répétition que de nombreux Nd:YAG.

C’est une des raisons pour lesquelles ces lasers ont été très utilisés pour le pompage de systèmes Ti:Saphir régénératifs.

Applications typiques

1. Pompage de lasers Ti:Saphir

Très utilisé avec :

  • RegA 9000
  • Spitfire
  • Legend
  • systèmes femtosecondes Spectra-Physics et Coherent.

Un DM40 ou DM50 fournit suffisamment d’énergie pour pomper efficacement un amplificateur régénératif Ti:Saphir.

2. PIV (Particle Image Velocimetry)

C’est probablement l’application la plus répandue.

Les impulsions de plusieurs dizaines de mJ à 1 kHz permettent d’éclairer des nappes laser pour l’étude des écoulements aérodynamiques.

3. PLIF

  • fluorescence induite par laser ;
  • diagnostics de combustion ;
  • mesures de concentration gazeuse.

4. Micro-usinage

  • découpe de céramiques ;
  • silicium ;
  • SiC ;
  • marquage et traitement thermique laser.

Prix à l’époque

Les tarifs dépendaient fortement de l’énergie.

Ordres de grandeur :

Modèle Prix neuf vers 2000-2005
DM20 35 000 – 50 000 $
DM30 50 000 – 70 000 $
DM40 70 000 – 90 000 $
DM50 90 000 – 120 000 $

Ces chiffres proviennent des pratiques du marché des DPSS scientifiques de cette génération ; les prix exacts étaient généralement établis sur devis.

Valeur actuelle en occasion

Aujourd’hui (2025-2026) :

État Valeur approximative
Non testé 2 000 à 5 000 €
Fonctionnel 8 000 à 20 000 €
Révisé avec faible nombre d’heures 20 000 à 40 000 €

La valeur dépend surtout :

  • de l’état des barrettes de diodes ;
  • du groupe froid ;
  • du cristal LBO/KTP ;
  • de l’électronique de Q-switch ;
  • du compteur d’heures.

Pour un utilisateur de lasers excimères

Comme vous travaillez sur les excimères et les systèmes haute tension, ce DM Series peut être particulièrement intéressant comme :

  • source de pompage d’un amplificateur Ti:Saphir ;
  • source verte haute énergie pour PIV ;
  • générateur de lumière pour synchronisation optique ;
  • banc de test pour cellules de Pockels ou systèmes de compression d’impulsions.

Si vous disposez de la plaque signalétique ou du modèle exact (DM20, DM30, DM40, DM50…) ainsi que de l’année de fabrication, je peux retrouver les spécifications détaillées, le schéma optique probable et estimer la durée de vie restante des barrettes de diodes.
