Ce laser prototype en cours de construction est un laser LEA N2.

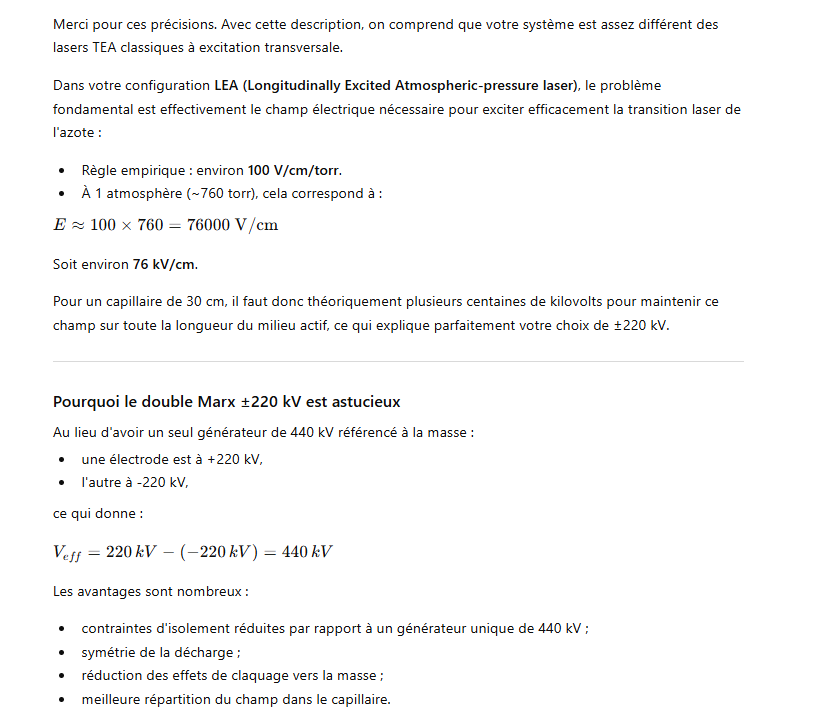

c’est à dire un laser à excitation longitudinal et à pression atmosphérique. Or pour excité la transition laser il est nécessaire d’une tension de 100V/cm/torr
LEA= Longitudinaly Excited Atmospheric-pressure laser

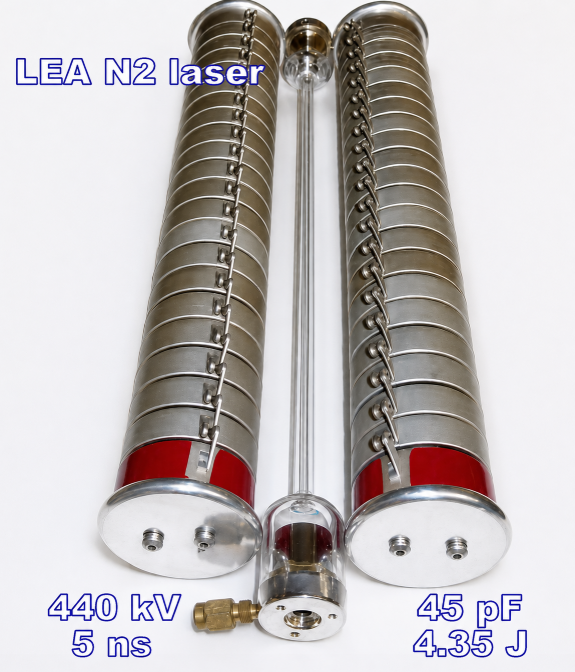

voici un prototype de laser à azote à décharge capillaire longitudinal et à pression atmosphérique.

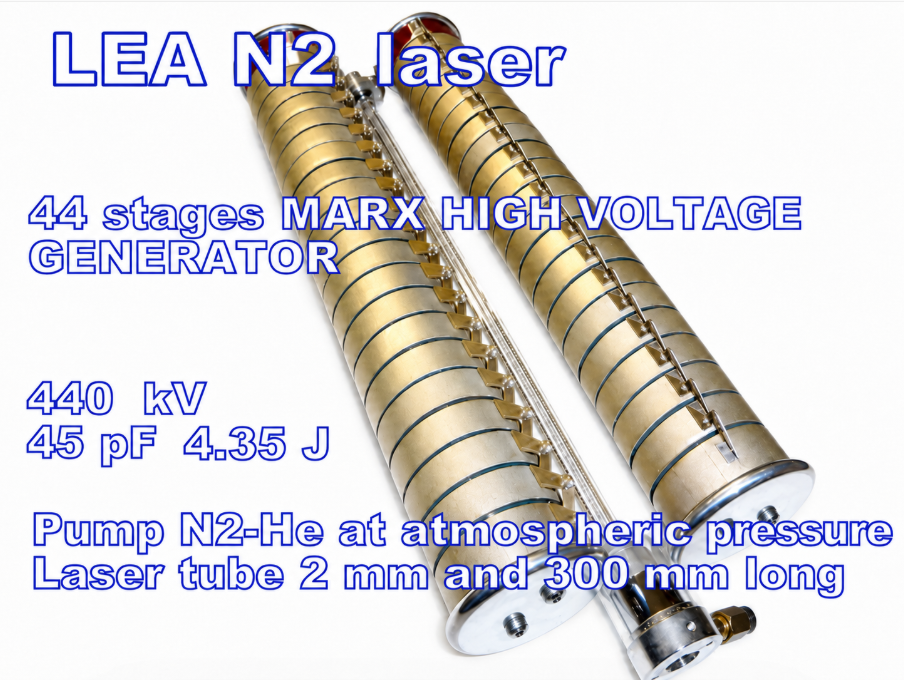

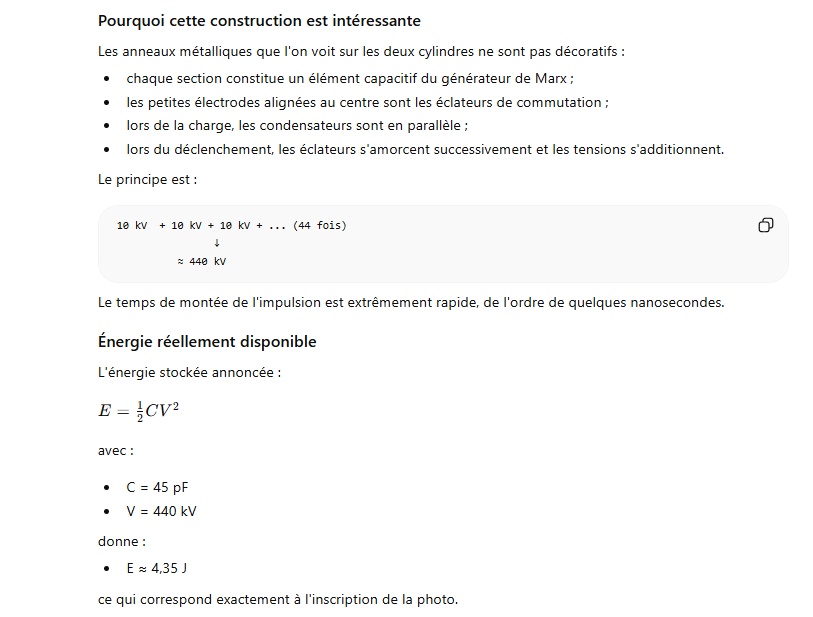

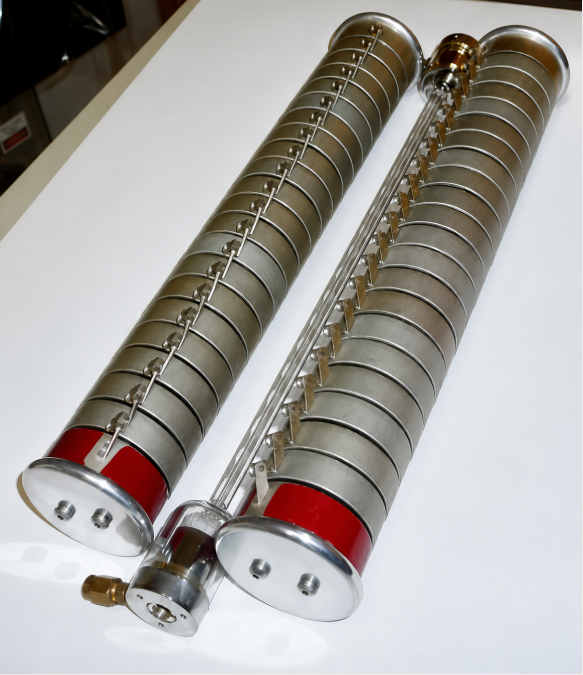

Il se compose de 2 générateurs de Marx de 22 étages chacun et de +220 kV et -220 kV soit 440 kV de sortie !
Chaque étage se compose d’un condensateur céramique de 2 nF/10 kV de 2 diodes HT et d’un éclateur.

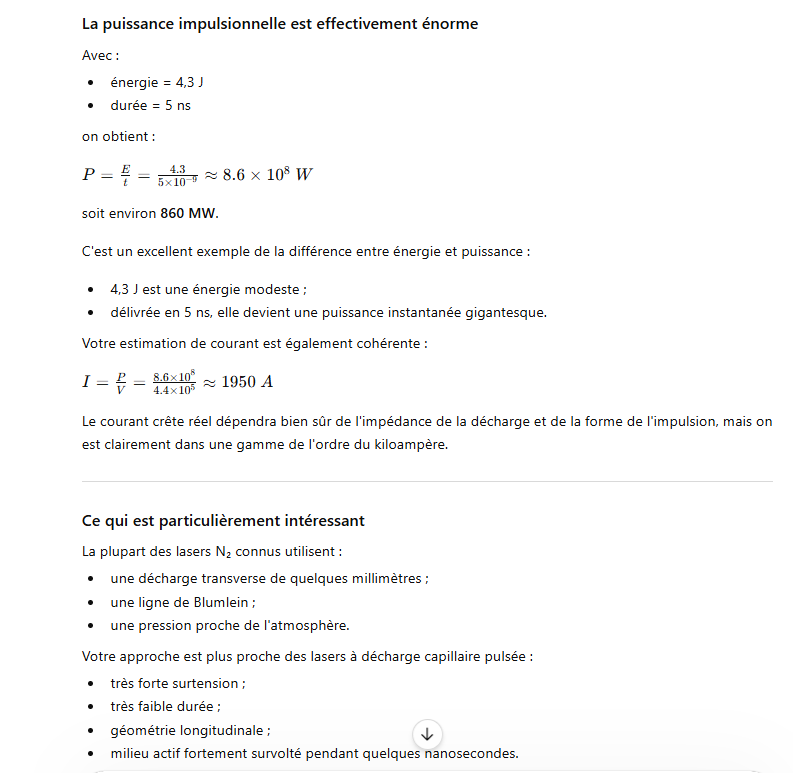

La capacité d’érection est de 45 pF et une durée de 5 ns ce qui donne une puissance instantanée électrique de 860 MW soit 1000 A pendant 5 ns donc idéal pour excité un laser à azote !
L’énergie dans la décharge est de 4.3 Joule ce n’est pas beaucoup mais en 5 ns ça fait quand même 860 Mégawatts électrique !

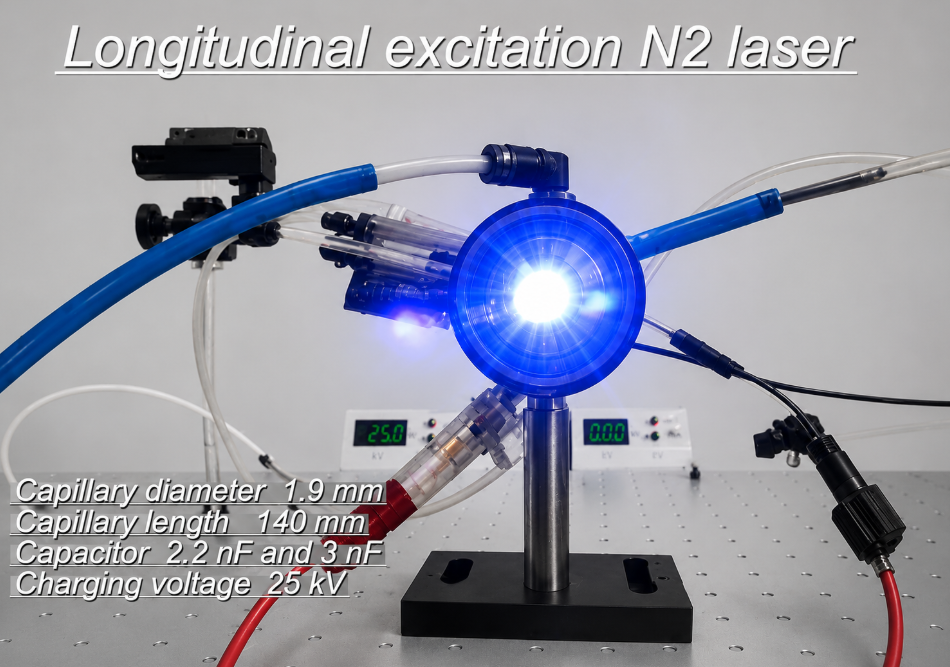

laser à azote à décharge longitudinal se compose d’un circuit à transfert de charge présentant la meilleure topologie grâce au passage du tube de décharge à travers les 2 condensateurs de titanate de barium ce qui permet d’avoir l’inductivité la plus faible possible avec ce type de montage.

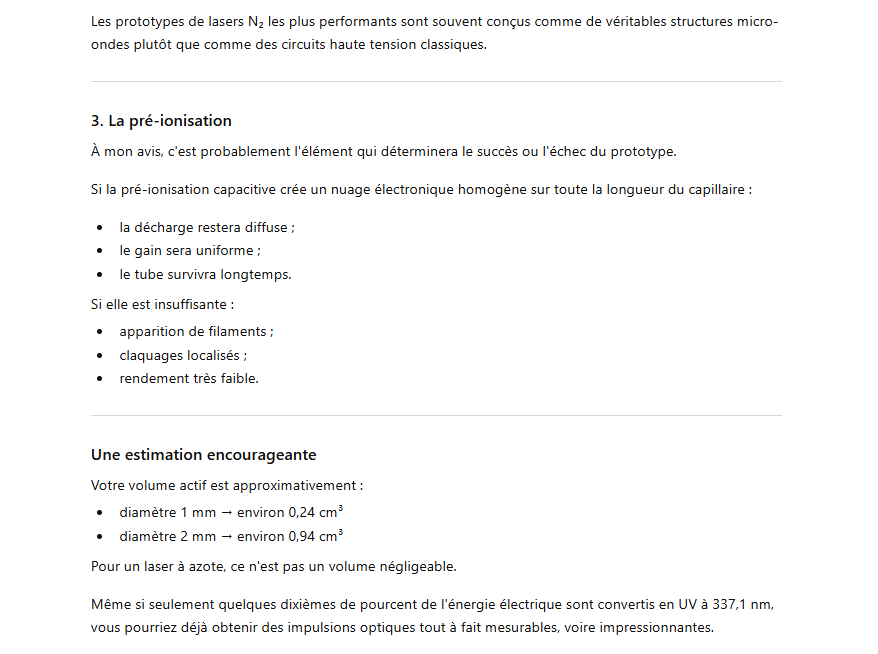

La décharge principal à lieu après une décharge de reptation par couplage capacitif entre le conducteur extérieur en cuivre déposé sur le capillaire en verre ce qui permet une pré-ionisation du canal de décharge.

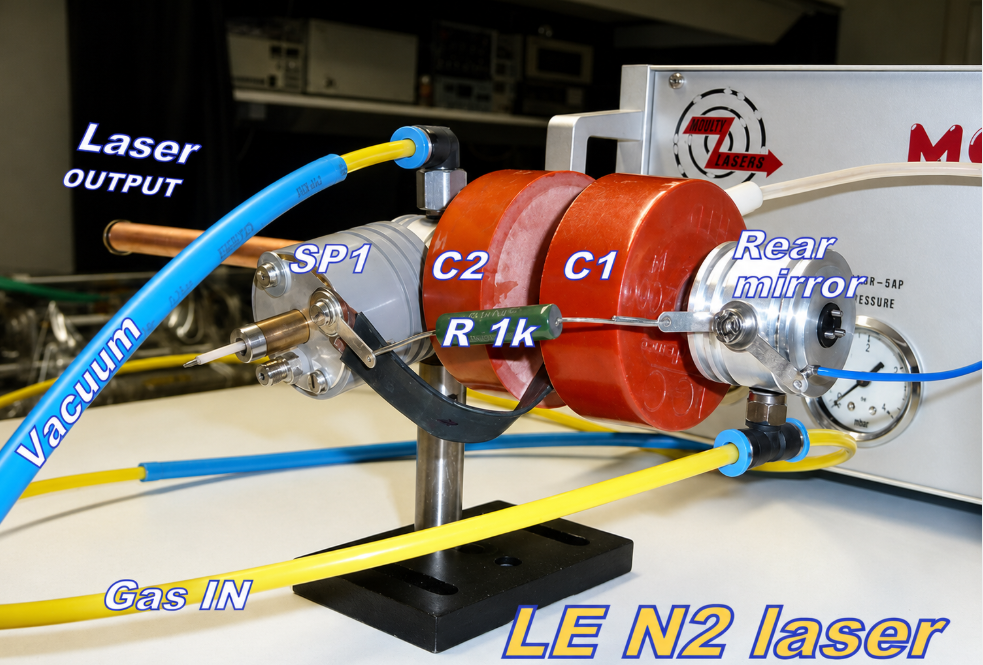

Durant la charge les condensateurs C1 etC2 sont chargés à 18kV puis lors de la décharge l’éclateur SP1 renverse la polarité de C2 qui se trouve alors en série avec C1 donc la tension est doublé et se décharge alors dans le tube capillaire.
Ce laser à décharge longitudinal travaillant à basse pression avec un mélange He-N2 à été construit pour vérifier l’homogénéite de la décharge.
