Laser COHERENT DPSS 355 nm picoseconde.
Le laser COHERENT PALADIN 355-2000 produit des pulses laser ultraviolet à 355nm de 2,3kW durant 7 picosecondes avec une fréquence de répétition de 80MHz soit une puissance moyenne de 2W !
Il se compose d’un cristal Nd:vanadate pompé au moyen d’une diode laser externe de 30W à 808nm amené au moyen d’une fibre optique.
Pour obtenir des pulses aussi court le laser travail avec une cavité à modes bloqués (mode looking).
Le blocage des modes se fait grâce à un miroir SESAM.
La fréquence de répétition est déterminée par la longueur de cavité oscillante.
Le faisceau infrarouge 1.064nm est doublé en fréquence 532nm au moyen d’un cristal BBO à 150°C,puis triplé en fréquence 355nm au moyen d’un cristal LBO à 60°C
Architecture du laser
Ce système est un laser UV picoseconde à 355 nm.
Chaîne optique :
- Diode de pompe externe :
- 808 nm
- environ 30 W
- injection par fibre optique
- Cristal laser :
- Nd:YVO₄ (vanadate de néodyme)
- Oscillateur à blocage de modes :
- miroir SESAM
- impulsions ≈ 7 ps
- Émission fondamentale :
- 1064 nm
- Doublement de fréquence :
- cristal BBO
- 532 nm
- Triplement de fréquence :
- cristal LBO chauffé
- 355 nm
La disposition interne est typique d’un laser UV picoseconde :
- à droite : arrivée de la pompe par fibre
- au centre : cavité Nd:YVO₄ mode-lockée
- plusieurs miroirs diélectriques à très faible perte
- supports chauffants pour les cristaux non linéaires
- à gauche : section de conversion harmonique UV
La lueur violette visible sur la photo correspond très probablement à :
- soit le faisceau UV 355 nm diffusé,
- soit une fluorescence produite par l’UV sur les surfaces voisines.

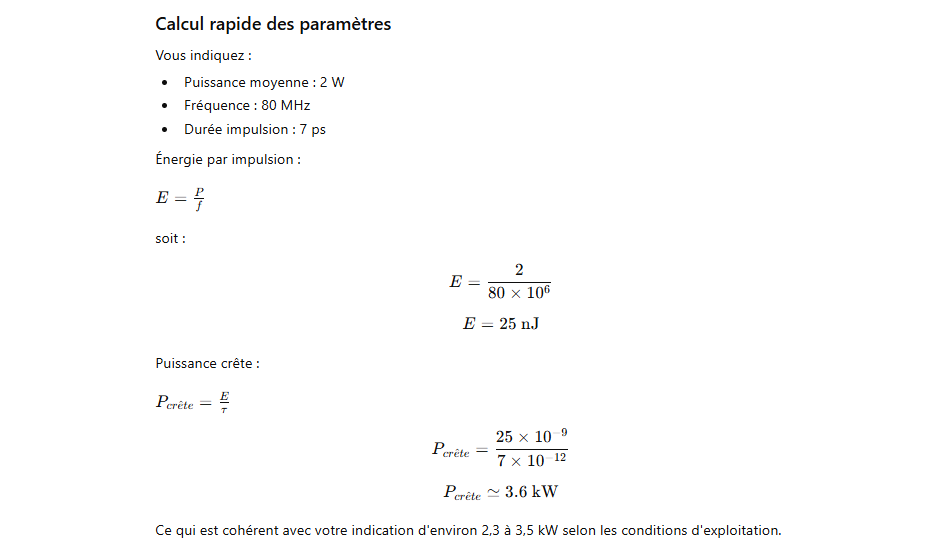

Calcul rapide des paramètres
