Diode laser COHERENT DONUT 100W
Cette diode est une diode spécialement conçue pour le pompage de cristaux YAG.

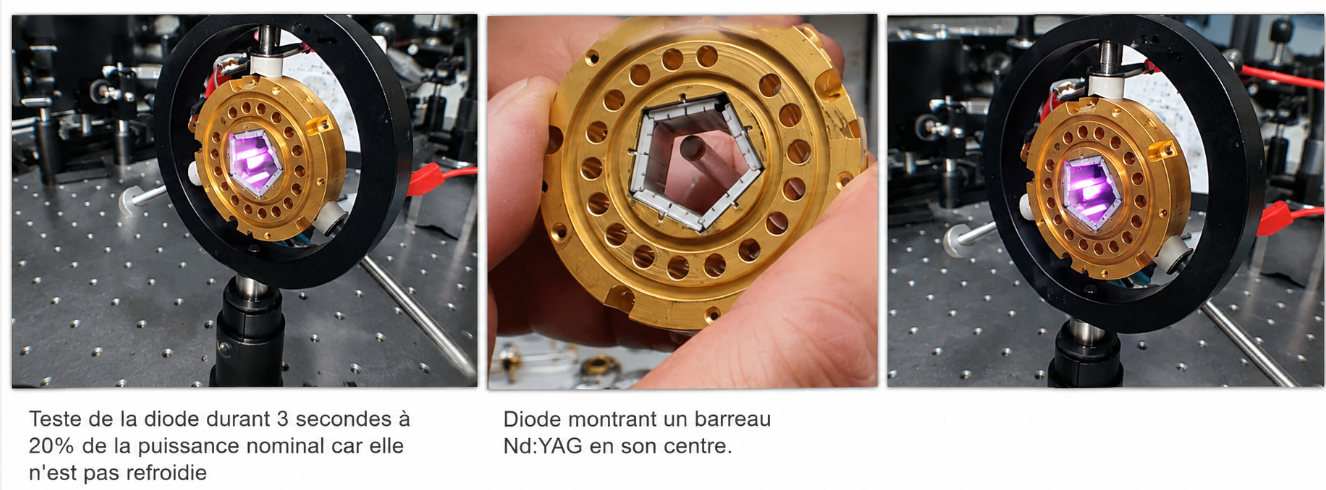

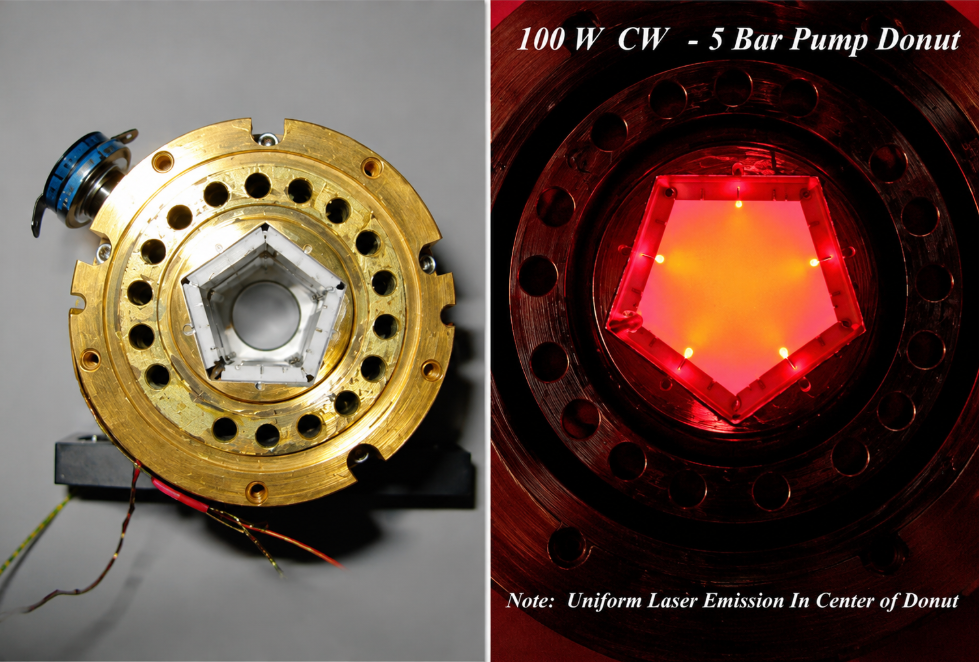

Elle se compose d’un corps en laiton servant de support pour les 5 diodes de 20W chacune et également de corps de refroidissement par circulation d’eau dans les orifices entourant le corps. Dans la partie centrale se trouve un pentagone dont chaque face est une diode laser permettant d’éclairer le cristal laser. Dans l’image de droite on voie la diode en fonctionnement avec la sortie du rayonnement au centre de chaque face et qui diffuse vers le centre de façon homogène pour pompé le cristal laser. Ces diodes peuvent être empilées  de façon suivant la longueur du cristal laser de le pompé sur toute se longueur.Sachant que chaque éléments fait 10mm de longueur.
