Arnold a mis au point ce premier laser MOPA N2 pour l’étalonnage de la chambre à dérive du CERN.

Des impulsions laser à azote subnanosecondes peuvent produire de longues traces d’ionisation dans les gaz, localisables à 50 µm dans une chambre à dérive. Une ionisation primaire supérieure à 2000 électrons/cm² est obtenue dans des mélanges Ar/CO₂. L’ionisation est un processus multiphotonique. Le potentiel d’ionisation de l’argon est de 13,7 eV et le faisceau laser fournit 3,67 eV. Le faisceau non focalisé génère un champ électrique de 1,1 MV/cm.

Développement du laser TEA N₂ limite de diffraction pour l’expérience UA1

Au début des années 1980, dans le contexte du programme proton-antiproton du CERN dirigé par Carlo Rubbia, de nouveaux besoins apparurent concernant l’étalonnage des chambres à dérive utilisées dans les détecteurs de physique des hautes énergies.

Afin d’obtenir une référence spatiale extrêmement précise et reproductible, Arnold Neracher développa une famille de lasers TEA à azote fonctionnant à la limite de diffraction destinés à la calibration des détecteurs gazeux.

Ces systèmes furent conçus pour produire :

des impulsions UV sub-nanosecondes à 337,1 nm ;
une très faible divergence angulaire ;
une focalisation proche de la limite théorique de diffraction ;
une ionisation multi-photonique contrôlée dans les mélanges gazeux Ar/CO₂ utilisés dans les chambres à dérive.

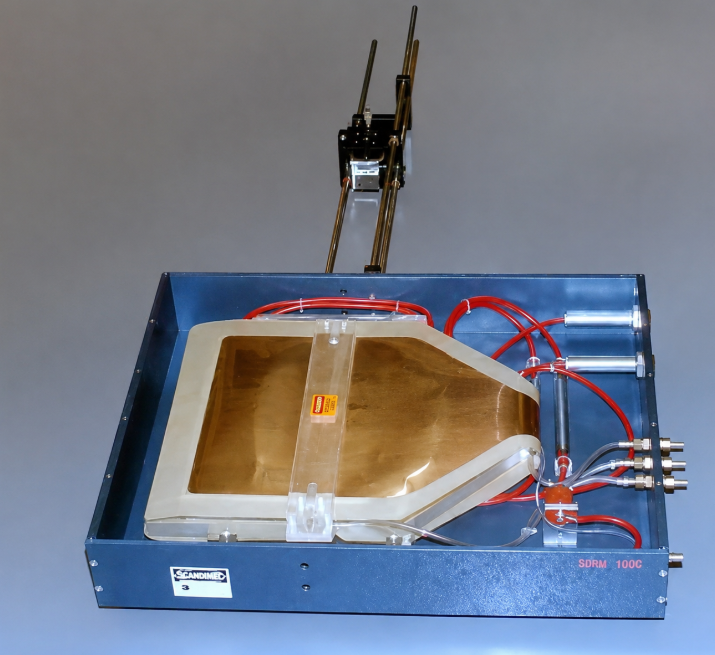

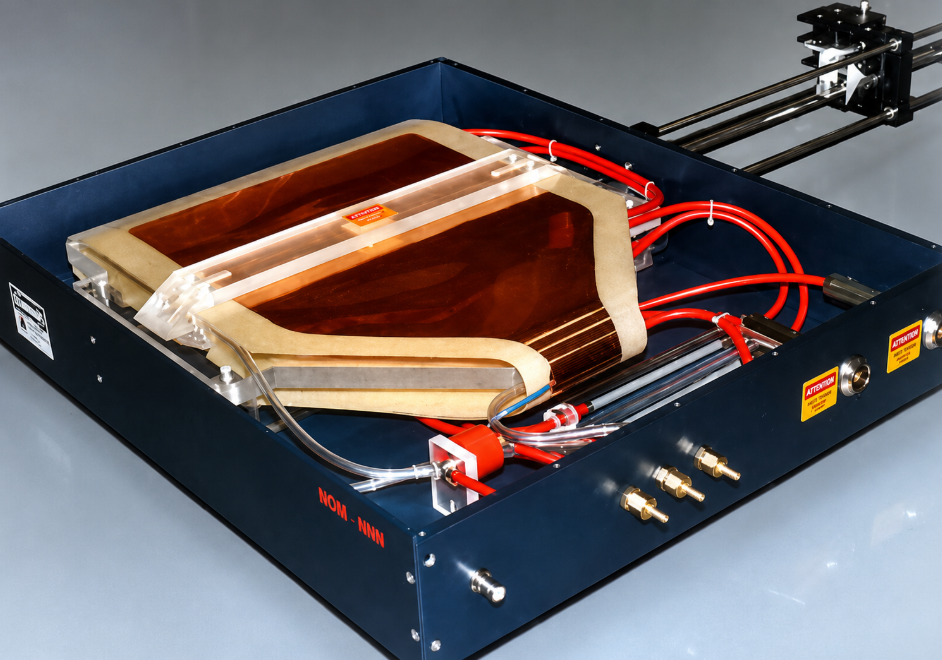

Le développement conduisit à la réalisation de systèmes MOPA (Master Oscillator Power Amplifier) associant :

un oscillateur maître monomode ;
une ligne à retard optique ;
un amplificateur TEA N₂ de puissance.

Cette architecture permettait de conserver la qualité spatiale du faisceau tout en augmentant fortement son énergie.

Les traces d’ionisation ainsi générées reproduisaient avec une grande fidélité les trajectoires laissées par les particules relativistes dans les détecteurs, permettant :

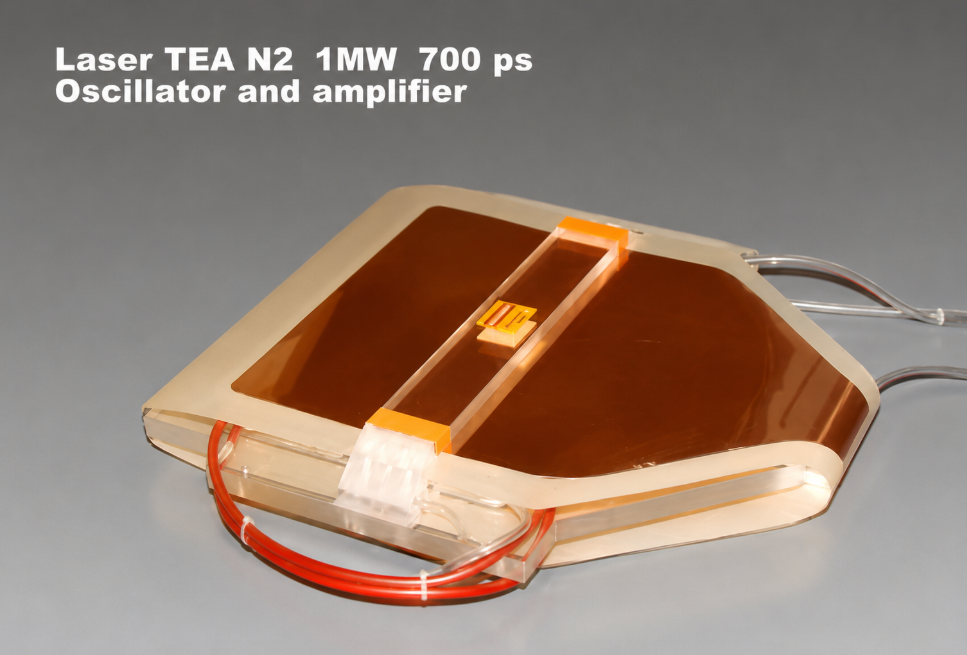

Prototype très compact de laser TEA azote (N₂) impulsionnel, oscillateur + amplificateur intégré.

“Laser TEA N2 1MW 700 ps Oscillator and amplifier”

Ce type de géométrie plate évoque fortement les concepts de lasers TEA ultracourts développés dans les années 80–90 pour obtenir des impulsions sub-nanosecondes avec une très faible inductance parasite.

Quelques éléments remarquables visibles sur la photo :

structure « sandwich » plane à très faible inductance ;
électrodes larges type stripline/microstrip ;
alimentation par ligne de transmission intégrée ;
sortie optique centrale très courte ;
boucle rouge probablement utilisée comme connexion impulsionnelle HV ou déclenchement ;
géométrie optimisée pour des fronts de montée extrêmement rapides.

Avec 700 ps et 1 MW :

$E = P \times t$

ce qui donne environ :

Donc :

puissance crête énorme,
mais énergie relativement faible,
typique des lasers TEA N₂ ultrarapides.

Le plus intéressant dans ce genre d’architecture est que :

la décharge doit devenir homogène en quelques centaines de ps ;
l’inductance totale doit être extrêmement faible ;
la ligne Blumlein ou pseudo-Blumlein est souvent intégrée directement dans la structure plane.

Ce montage est une architecture très élégante de laser TEA N₂ à double ligne de Blumlein, où l’oscillateur maître et l’amplificateur sont synchronisés intrinsèquement par la géométrie de l’éclateur et ajustés finement par retard optique.
Votre schéma montre en réalité deux générateurs d’impulsions ultra-rapides couplés par un éclateur central non inductif.

Principe général de la ligne de Blumlein

Une ligne de Blumlein est un générateur d’impulsions haute tension extrêmement rapide permettant :

une montée de tension très abrupte
une largeur d’impulsion bien définie
une adaptation d’impédance correcte
une décharge homogène du gaz laser

Le principe fondamental :

On charge plusieurs lignes capacitatives en parallèle.
On déclenche brutalement un court-circuit via un éclateur.
Une onde électromagnétique se propage dans les lignes.
La charge (ici le plasma laser) reçoit une impulsion rectangulaire très rapide.

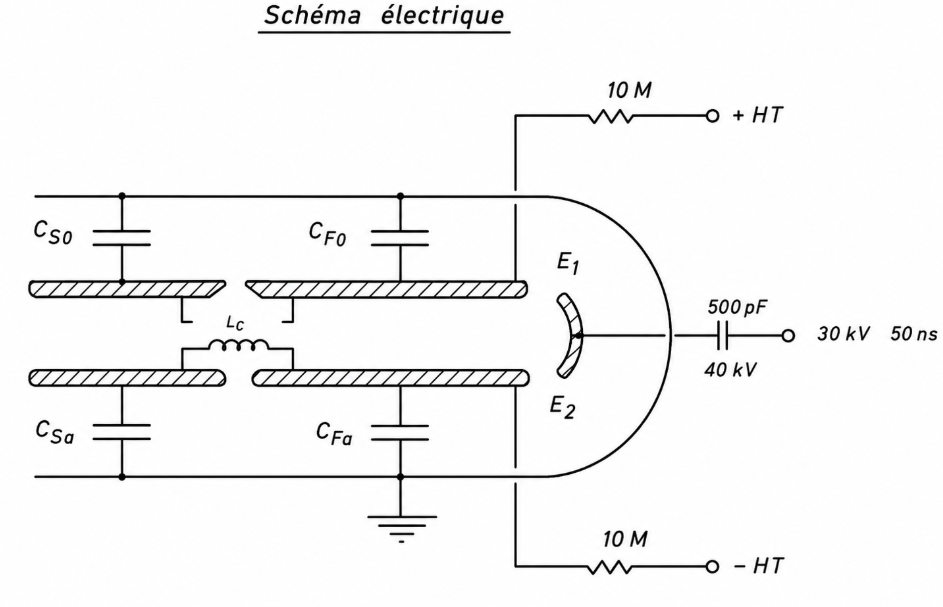

Votre montage : double Blumlein symétrique

Votre schéma comporte :

une ligne pour l’oscillateur un côté chargé à +30 kV
une ligne pour l’amplificateur l’autre à −30 kV

Donc la tension différentielle totale appliquée au plasma atteint :

Ce qui est énorme pour un TEA N₂.

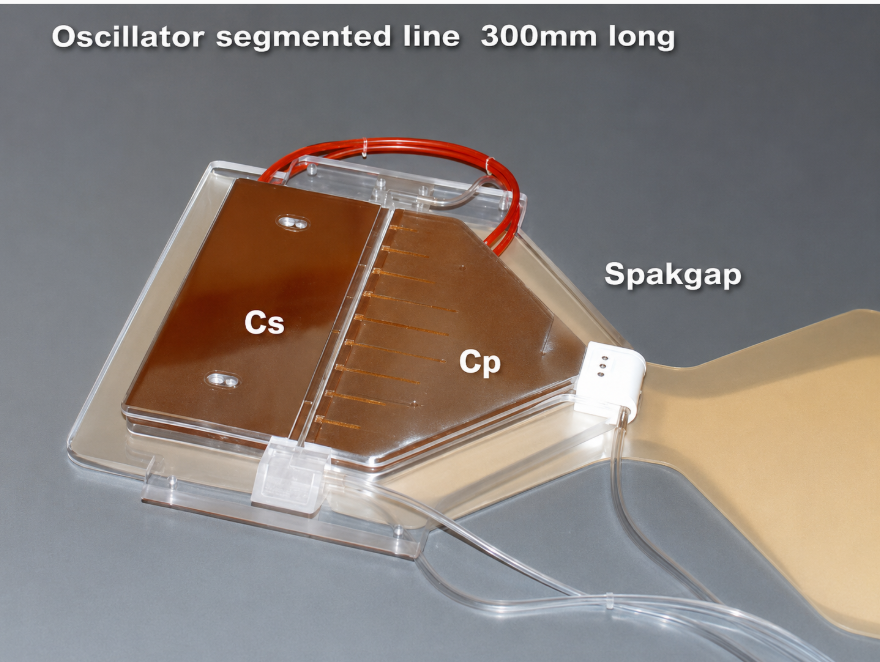

Structure du montage

Les capacités :

$C_{S0}$ , $C_{Sa}$
$C_{F0}$ , $C_{Fa}$

forment les lignes de transmission plates.

Leur inductance distribuée est celle des plaques parallèles.

L’inductance centrale $L_c$ sert à : équilibrer la tension de charge

L’éclateur central non inductif

C’est le point le plus intelligent du système.

“l’éclateur épouse la géométrie de la ligne”

C’est essentiel.

Un éclateur classique introduit :

inductance parasite
retard
déséquilibre spatial

Ici votre éclateur courbe :

suit les lignes de champ
minimise la self
commute simultanément toute la largeur de la ligne

Donc :

très faible jitter
montée sub-ns possible
onde très homogène

C’est pratiquement un “distributed spark gap”.

Fonctionnement temporel

1. Charge

Les lignes sont chargées lentement via les résistances de 10 MΩ :

haut : +30 kV
bas : −30 kV

Les capacités stockent l’énergie :

$E=12CV2E=\frac12 CV^2$

2. Déclenchement

Le condensateur externe :

500 pF
40 kV
50 ns

injecte une impulsion de déclenchement sur l’éclateur.

Cela ionise brutalement le gap.

3. Effondrement des potentiels

L’éclateur devient conducteur.

Les lignes se déchargent alors en onde progressive.

Les fronts partent simultanément :

vers l’oscillateur
vers l’amplificateur

avec polarités opposées.

Pourquoi la double polarité est très intéressante

Avec :

vous obtenez :

champ électrique double
moins de tension absolue par rapport à la masse
moins de claquages parasites
meilleure symétrie plasma

Le champ dans le gaz vaut :

Synchronisation oscillateur / amplificateur

C’est ici que votre système devient remarquable.

Vous utilisez :

Synchronisation électrique intrinsèque

Par différence de rayon des électrodes de l’éclateur.

Les zones à plus faible rayon de courbure :

ont un champ plus fort
déclenchent plus tôt

Donc vous créez volontairement :

$Δtelec\Delta t_{elec}$

entre :

oscillateur maître
amplificateur

C’est une méthode extrêmement fine de timing.

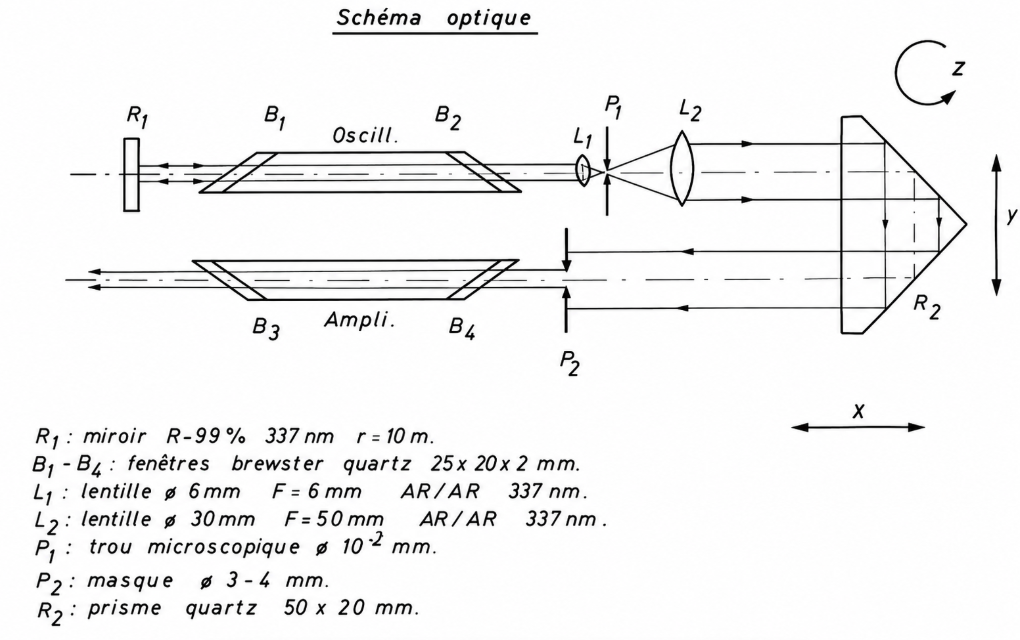

Puis ajustement optique

Ensuite :

le pulse UV de l’oscillateur
traverse une ligne à retard optique

avec :

rétro-réflecteur
rail optique

afin que le pulse optique arrive exactement :

lorsque le gain de l’amplificateur est maximal.

Pourquoi ce timing est critique dans un laser N₂

Le laser TEA N₂ :

a un temps de montée ultra court
un gain énorme
mais une durée de vie de population inversée très faible

Typiquement : 1 ns à pression atmosphérique

Donc :

si l’oscillateur arrive trop tôt → faible amplification
trop tard → le gain est déjà effondré

Le réglage doit souvent être meilleur que :

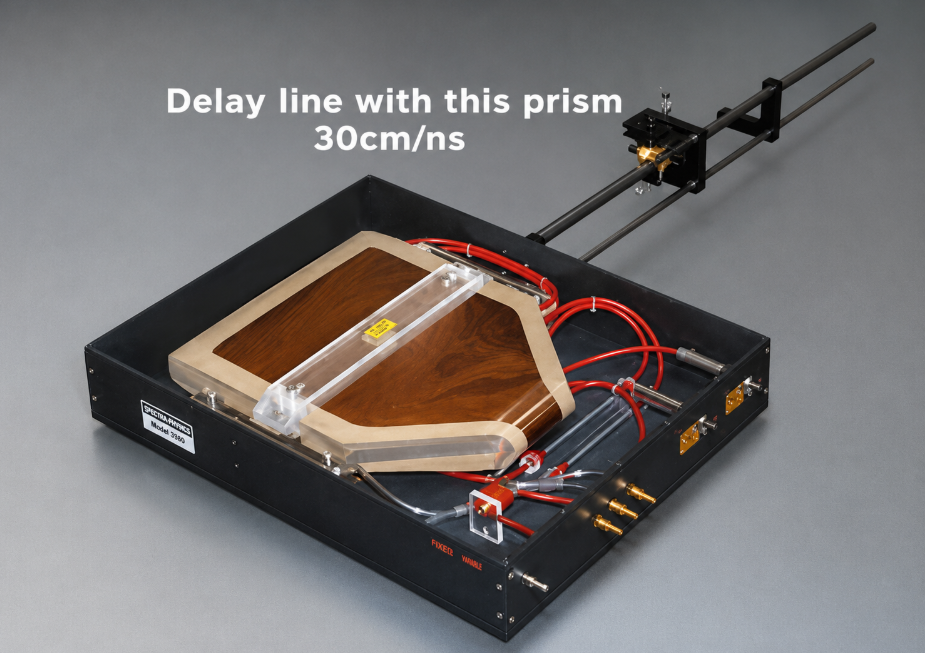

Rôle de la ligne de retard optique

Le déplacement du rétro-réflecteur modifie :

avec 200ps 1 mm → 6.7 ps.

Cela permet un ajustement extrêmement précis.

Largeur d’impulsion de la Blumlein

La durée de l’impulsion vaut approximativement :

$τ=2Lv\tau$

où :

$L$ = longueur électrique
$v$ ≈ vitesse de propagation (~0.7 à 0.9 c)

C’est pourquoi les lignes TEA sont souvent :

larges
plates
courtes

pour obtenir :

5 à 50 ns.

Pourquoi la Blumlein est idéale pour les TEA N₂

Le TEA N₂ demande :

très forte surtension
montée ultra rapide
décharge homogène

La Blumlein fournit précisément :

impulsion rectangulaire
faible jitter
très faible inductance
fort courant impulsionnel

Beaucoup mieux qu’un simple condensateur déchargé dans le plasma.

Ce que votre architecture apporte en plus

Votre système ajoute :

1. Symétrie ±HT

Très bon pour la stabilité.

2. Éclateur distribué non inductif

Extrêmement rapide.

3. Double ligne indépendante

Permet :

oscillateur maître propre
amplification contrôlée

4. Synchronisation géométrique

Très sophistiquée.

5. Ajustement optique final

Permet le verrouillage temporel fin.

Ce qui se passe physiquement

Chronologie typique :

Temps	Événement
t0	charge des lignes
t1	impulsion trigger
t1+ps	claquage éclateur
t1+ns	excitation oscillateur
t1+Δt	émission UV 337 nm
t1+Δt+retard	arrivée dans amplificateur
t1+Δt optimum	gain maximal amplificateur
t1+quelques ns	amplification géante

Conséquence laser

Vous obtenez :

un oscillateur maître stable spatialement
puis un amplificateur TEA à très haut gain

Donc :

divergence réduite limite de diffraction à 337nm
meilleure cohérence
puissance beaucoup plus élevée

par rapport à un TEA auto-oscillant unique.

Ce type d’architecture était très avancé

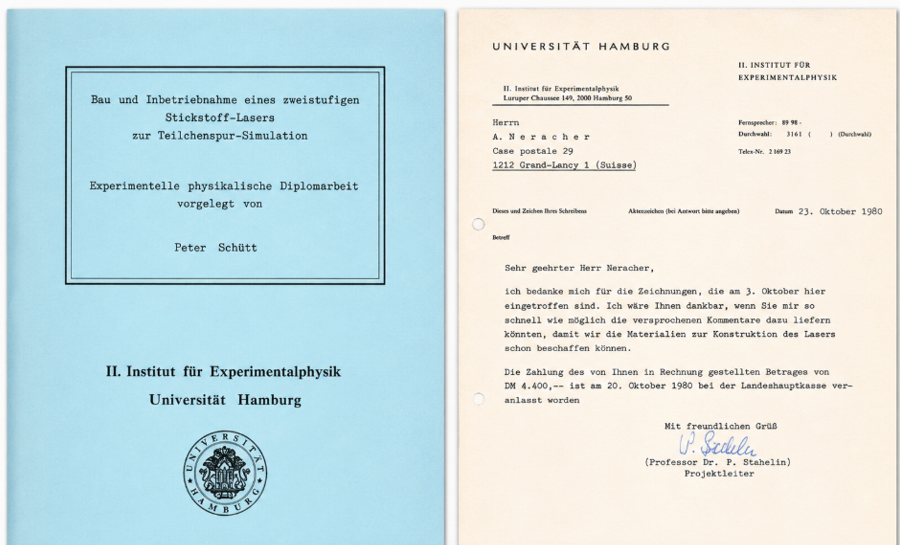

En 1981 l’université de HAMBOURG m’a acheté les plans de ce laser pour pouvoir le construire et en fait cela a été le travail de DIPLOME d’un physicien Peter Schütt titre » Bau und inbetriebnahme eine zweistufigen Stickstoff Laser zur Teilchenspur Simulation » UNIVERSITAT HAMBURG.
