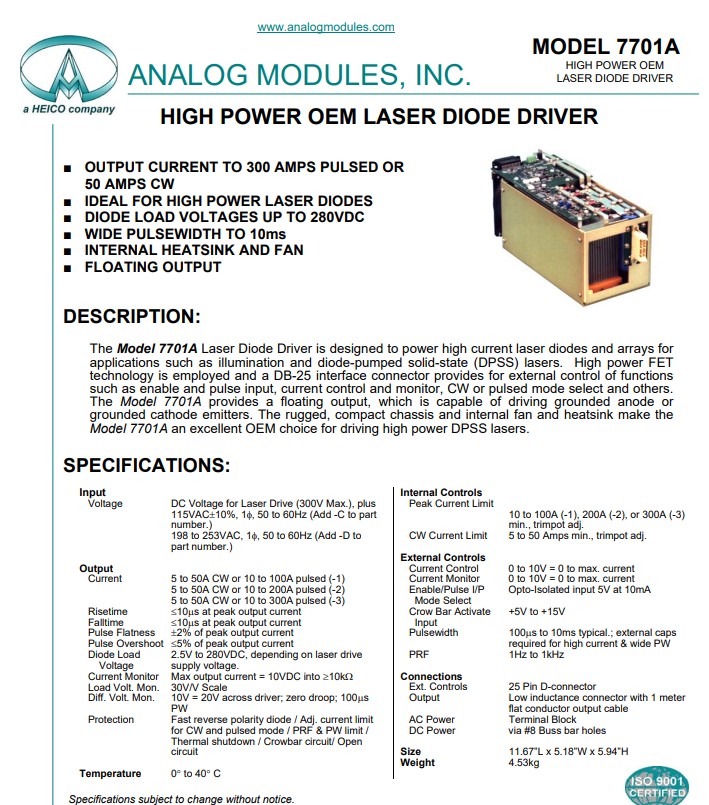

Laser Diode Driver Model 7701A-2 — Caractéristiques  280VDC   200A

✅ Fonction générale

Le 7701A-2 est un driver haute puissance destiné à alimenter des diodes laser ou des matrices de diodes en mode CW (continu) ou pulsé, avec sortie flottante (peut piloter diodes à anode ou cathode à la masse). Analog Modules

Alimentation

  • Tension d’entrée AC : configurable en usine

    • 115 VAC ±10 % (50–60 Hz), ou

    • 198–253 VAC ±10 % (50–60 Hz) Analog Modules

  • Tension DC de commande laser : jusqu’à 300 V max. Analog Modules

Sortie électrique

🔹 Courant

🔹 Tension de charge laser

  • 2,5 V à 280 V DC (dépend de la tension fournie et de la charge) Analog Modules

🔹 Forme d’impulsion

  • Rise time ≤ 10 μs

  • Fall time ≤ 10 μs

  • Flatness de l’impulsion ±2 %

  • Overshoot ≤ 5 % Analog Modules

Contrôles & Interfaces

  • Connecteur DB-25 pour signaux de contrôle externe :

    • Enable / Pulse In

    • Current Control (0 – 10 V pour 0 – Max courant)

    • Current & Voltage Monitor

    • Mode Select (CW / pulsé)

    • Crowbar (protection surcourant) Analog Modules

Monitorings & Capteurs

  • Current Monitor Out : 0 – 10 V = 0 – Imax

  • Voltage Monitor Out : 0 – 10 V proportionnel à la tension du laser

  • No-Load Signal : sortie indiquant absence de charge Analog Modules

Protections intégrées

  • Protection contre polarité inverse

  • Limite de courant réglable

  • Limites de pulsewidth (durée d’impulsion) & PRF

  • Thermal shutdown

  • Crowbar circuit pour protéger la diode en cas de défaillance Analog Modules

Caractéristiques physiques

Remarques

  • Le suffixe -2 dans 7701A-2 correspond à la version avec 200 A max en mode pulsé (d’autres variantes existent :

  • Ce driver est conçu pour utilisation OEM et peut nécessiter une interface de commande externe selon votre application (contrôleur externe pour générer les signaux de pulse, de mode, etc.).

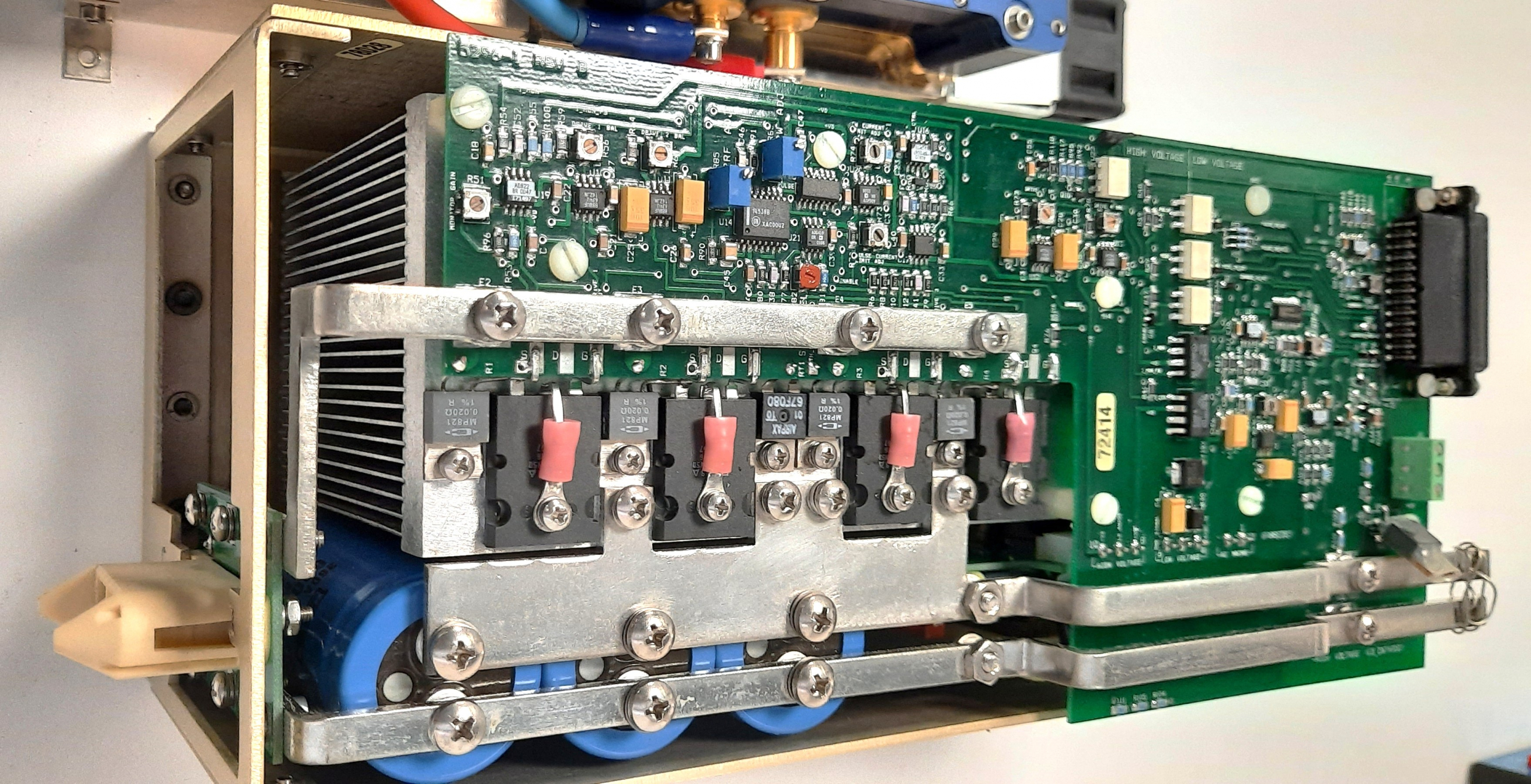

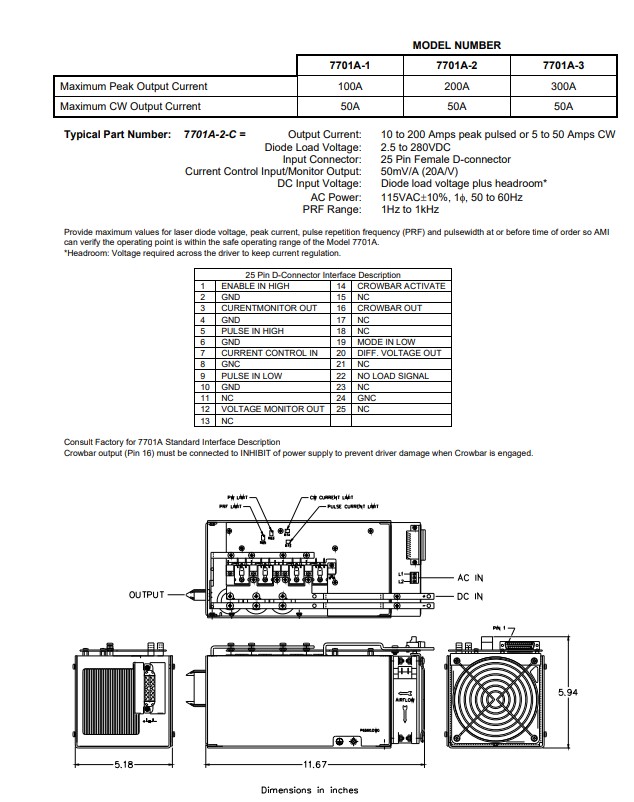

Connecteur DB-25 — Description des broches

Broche Signal & Description
1 ENABLE IN HIGH – Entrée +24 V (≈10 mA) pour activer le driver (optocouplée) Analog Modules
2 GND (terre / masse) Analog Modules
3 CURRENT MONITOR OUT – Sortie 0 – 10 V correspondant à 0 – IMAX Analog Modules
4 GND Analog Modules
5 PULSE IN HIGH – Entrée impulsion +5 V (optocouplée) Analog Modules
6 GND Analog Modules
7 CURRENT CONTROL IN – Entrée 0 – 10 V → contrôle du courant de sortie Analog Modules
8 GND Analog Modules
9 PULSE IN LOW – Entrée impulsion active basse (optocouplée) Analog Modules
10 GND Analog Modules
11 NC – Non connecté Analog Modules
12 VOLTAGE MONITOR OUT – Sortie 0 – 10 V proportionnelle à la tension sur la charge (laser) Analog Modules
13 NC Analog Modules
14 ACTIVATE CROWBAR – Entrée +5 à +15 V pour activer la protection crowbar Analog Modules
15 NC Analog Modules
16 CROWBAR OUT – Sortie indicatrice de crowbar activé (latché) Analog Modules
17 NC Analog Modules
18 NC Analog Modules
19 MODE IN LOW – Sélection Mode (tir pulsé / CW) Analog Modules
20 DIFFERENTIAL VOLTAGE OUT – Sortie tension différentielle (indique la tension de tête du driver) Analog Modules
21 NC Analog Modules
22 NO LOAD SIGNAL – Sortie signal d’absence de charge (cond. normal) Analog Modules
23 NC Analog Modules
24 GND Analog Modules
25 NC Analog Modules

Remarques :
• Tous les broches GND (2, 4, 6, 8, 10, 24) sont reliés à la terre de commande (interface logique). Analog Modules
• Les signaux optocouplés (ENABLE, PULSE IN, etc.) requièrent leurs niveaux adéquats (ex. +5 V ou +24 V selon l’entrée). Analog Modules

Signaux principaux expliqués

Signal Fonction / Utilité
ENABLE IN Active globalement le driver pour qu’il puisse répondre aux impulsions. Analog Modules
PULSE IN Commande le début d’une impulsion laser. Analog Modules
CURRENT CONTROL IN Ajuste la valeur de courant de sortie (0 – IMAX). Analog Modules
VOLTAGE MONITOR OUT Permet de surveiller via un oscilloscope/la logique la tension appliquée au laser. Analog Modules
CROWBAR Circuit de protection qui court-circuitera la sortie en cas de surcourant. Analog Modules
NO LOAD SIGNAL Indique si aucune charge n’est détectée (utile pour sécurité/contrôle). Analog Modules

Conseils pratiques

✔ Toujours vérifier que ton contrôleur ou microcontrôleur respecte les niveaux d’entrée et d’isolation requis. Analog Modules
✔ Relier les masses logiques GND du DB-25 avec ton système de commande pour des mesures stables. Analog Modules
✔ Utiliser un breakout DB-25 ou un adapter board si tu fais des tests sur banc d’essai. Analog Modules

Broches essentielles (rappel synthétique)

Broche Signal Rôle
1 ENABLE IN (+24 V) Autorisation générale du driver
2,4,6,8,10,24 GND Masse logique
5 PULSE IN HIGH Entrée impulsion +5 V
9 PULSE IN LOW Entrée impulsion active bas
7 CURRENT CONTROL (0–10 V) Réglage courant
3 CURRENT MONITOR (0–10 V) Mesure courant
12 VOLTAGE MONITOR (0–10 V) Mesure tension
14 CROWBAR ACTIVATE Activation protection
16 CROWBAR OUT Indication défaut
22 NO LOAD Absence de charge

Câblage minimal fonctionnel (mode pulsé simple)

🎯 Objectif

  • Piloter une diode laser

  • Réglage analogique du courant

  • Commande impulsionnelle

  • Surveillance courant / tension

  • Sécurité de base

 Alimentation & sécurité

  • Driver alimenté sur secteur (configuration usine)

  • Diode déjà connectée (impératif)

  • Charge thermique OK (eau / dissipateur)

Commandes logiques

✅ ENABLE

Broche 1 → +24 V (≈10 mA)
Broche 2 → GND

➡ Sans ce signal, aucune émission possible

Réglage du courant

Broche 7 → 0–10 V (DAC / alim labo)
Broche 8 → GND

Exemple :

  • 2.5 V → 25 % du courant max

  • 5.0 V → 50 %

  • 10 V → 100 %

⚠️ Pour un premier test : ≤ 10–20 %

Impulsions laser (mode simple)

Broche 5 → +5 V (impulsion)
Broche 6 → GND

  • Front montant = début impulsion

  • Largeur = durée tir

  • Répétition = PRF

👉 Alternative : utiliser broche 9 (PULSE IN LOW) si sortie active bas.

📊 Mesures (oscilloscope / ADC)

Broche 3 → Courant (0–10 V)
Broche 4 → GND


Broche 12 → Tension laser (0–10 V)
Broche 10 → GND

🛑 Protection crowbar (recommandé)

Broche 14 → +5 à +15 V (activation)
Broche 2 → GND

Optionnel :

Broche 16 → LED + résistance → GND

➡ Indique un défaut latched

🔍 Détection absence diode

Broche 22 → entrée logique / LED
Broche 24 → GND

➡ Utile pour interlock externe

 Schéma de principe (texte)

DAC 0–10V ──┐
├── Broche 7 (CURRENT CTRL)
GND ────────┘

+24V ───────── Broche 1 (ENABLE)
GND ───────── Broche 2

Pulse +5V ──── Broche 5
GND ──── Broche 6

Scope CH1 ──── Broche 3 (I)
Scope GND ──── Broche 4


Scope CH2 ──── Broche 12 (V)

Recommandations très importantes (200 A)

⚠️ Toujours :

  • Diode connectée avant ENABLE

  • Courant réglé à 0 V au démarrage

  • Activer crowbar

  • Utiliser câbles courts et larges (inductance !)

  • Oscilloscope isolé ou différentiel

🔥 À 200 A, un faux contact = destruction instantanée.

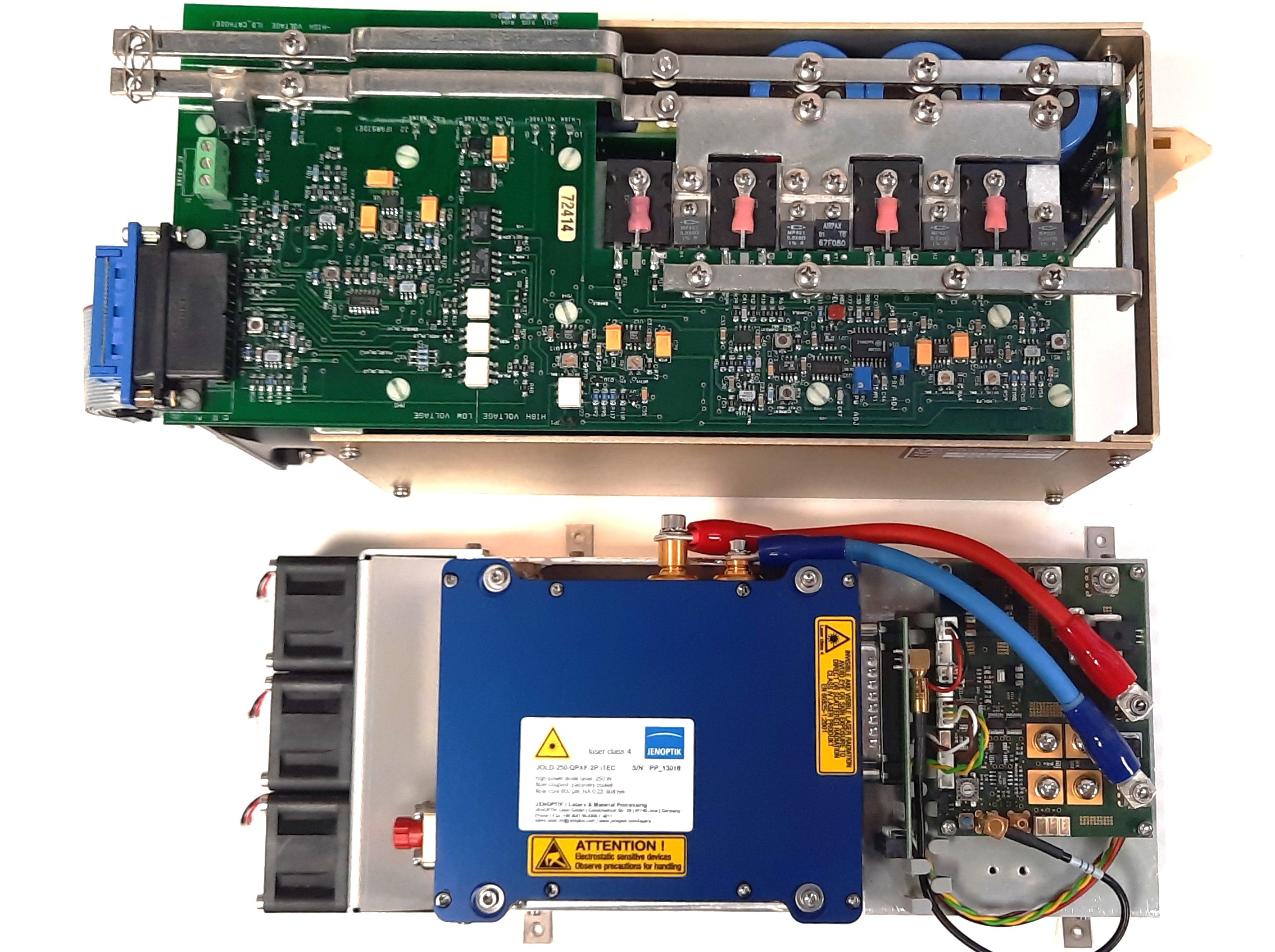

1) Spécifications de tir (QCW)

Paramètre Valeur
Diode JOLD-250QPXT-2P (ITEC)
Mode QCW
Durée impulsion 1 ms
Fréquence 1 kHz
Courant max Adapté au driver 7701A-2 (≤ 200 A)
Tension laser estimée ~ 20–80 V (selon charge)
4) Contrôles & signaux

DB-25 Connector (Driver 7701A-2):


 Broche 1: ENABLE IN (+24V)
Broche 2: GND
Broche 5: PULSE IN +5V
Broche 6: GND
Broche 7: CURRENT CONTROL (0-10V)
Broche 8: GND
Broche 3: CURRENT MONITOR
Broche 12: VOLTAGE MONITOR
Broche 14: CROWBAR ACTIVATE
Broche 16: CROWBAR OUT
Broche 22: NO LOAD
Broche 24: GND

6) Exemple de commandes DAC / logique
Signal Source Niveau
ENABLE IN +24 V ON
CURRENT CONTROL DAC 0–10 V réglé selon courant QCW
PULSE IN microcontrôleur 5 V TTL
CROWBAR ACTIVATE +5 V ON

 8) Sécurité & recommandations QCW

✔ Toujours commencer avec current control bas (ex. 2–3 V)
✔ Vérifier résistance thermique du laser
✔ Utiliser mesures isolées (oscillo diff.)
✔ Crowbar activé = indispensable
