le PRA LN1000 est bien un laser à azote TEA de très forte puissance crête. La source que j’ai retrouvée l’identifie comme “the most powerfull commercial nitrogen laser” avec une impulsion de 600 ps, 2 MW de puissance de crête, 1,3 mJ par impulsion, 0–20 Hz, un faisceau de 3 × 6 mm et une divergence de 3 × 7 mrad.
Identification
Le LN1000 est un laser nitrogen TEA de la société PRA, et l’auteur/constructeur associé au développement indiqué sur la page est Arnold Neracher.

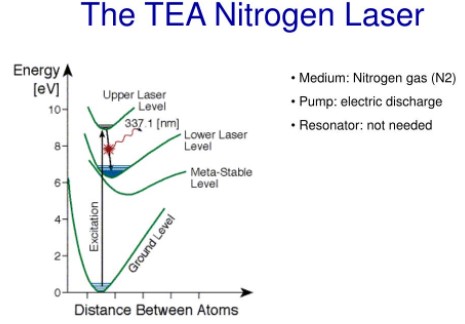

La documentation retrouvée le présente aussi comme une source UV à 337,1 nm, utilisée pour le pompage de lasers à colorant.
Caractéristiques utiles
Les caractéristiques explicitement données sont les suivantes : puissance de sortie 2 MW, durée d’impulsion 600 ps, énergie par impulsion 1,3 mJ, fréquence de répétition 0 à 20 Hz, section du faisceau 3 × 6 mm, divergence 3 × 7 mrad.
En ordre de grandeur, cette énergie et cette durée correspondent bien à une puissance crête de l’ordre du mégawatt, ce qui est cohérent avec l’intitulé “1 MW en 500 ps” que tu mentionnais avant.
En prenant les valeurs publiées pour le LN1000 — 1,3 mJ par impulsion et 600 ps — on peut estimer la fluence et l’intensité crête pour plusieurs hypothèses de section de faisceau.
Formules
La fluence vaut F=E/A, et l’intensité crête vaut Icrête=E/(A τ).
Avec E=1,3 mJ et τ=600 ps, on obtient des valeurs très élevées dès que le faisceau est focalisé modérément.
Cas direct avec la section annoncée
La documentation donne une section de faisceau de 3 × 6 mm et une divergence de 3 × 7 mrad.
En prenant simplement l’aire rectangulaire A=18 mm2=1,8×10−5 m2:
- Fluence : F≈72 J/m2=7,2 mJ/cm2
- Intensité crête : Icrête≈1,2×1011 W/m2=12 MW/cm2
Si le faisceau est approximé autrement
Comme la section réelle peut être plus proche d’une ellipse ou d’un spot focalisé, voici des ordres de grandeur utiles :
- Ellipse équivalente 3 × 6 mm : même résultat que ci-dessus, soit environ 7,2 mJ/cm² et 12 MW/cm².
- Spot circulaire de 3 mm de diamètre : environ 18,5 mJ/cm² et 31 MW/cm².
- Spot circulaire de 2 mm de diamètre : environ 41 mJ/cm² et 69 MW/cm².
Interprétation physique
Pour un laser TEA N₂ de ce type, ces chiffres sont tout à fait cohérents avec un régime où l’on atteint facilement des intensités capables d’induire fluorescence forte, photolyse UV, ou des effets non linéaires si on focalise davantage.
La valeur exacte dépend surtout de la vraie géométrie du faisceau, de son profil spatial, et de la position de mesure par rapport à la sortie du laser
