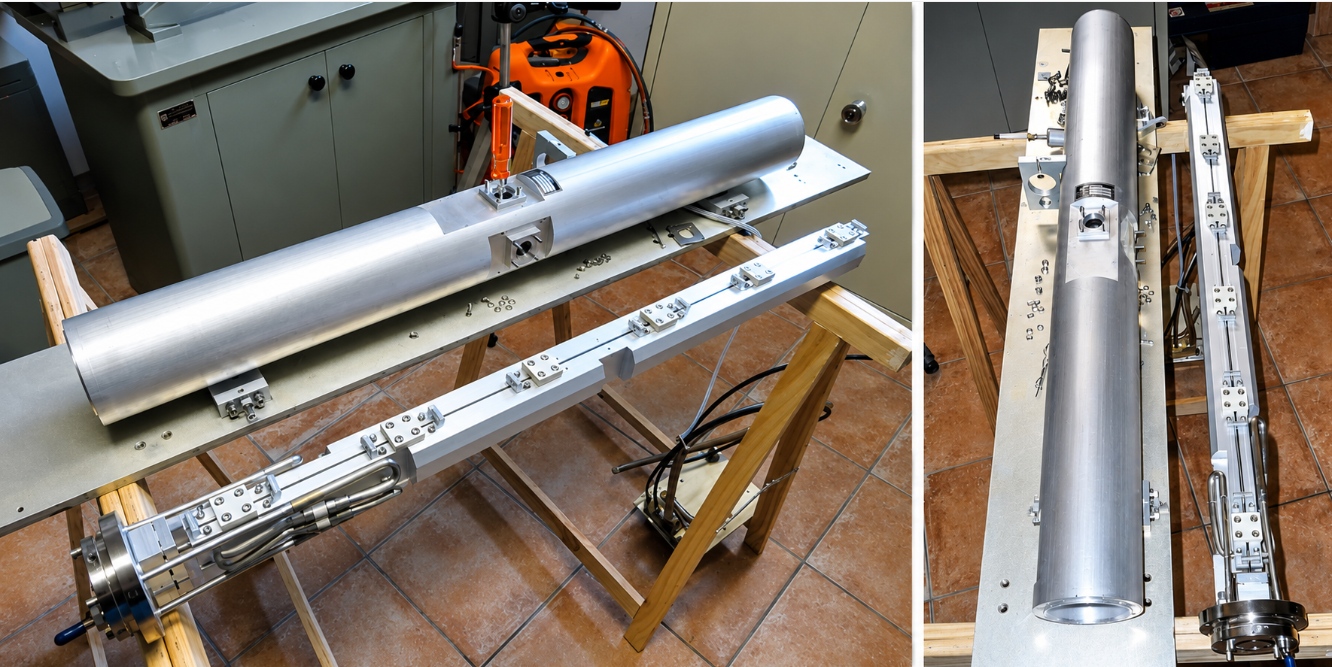

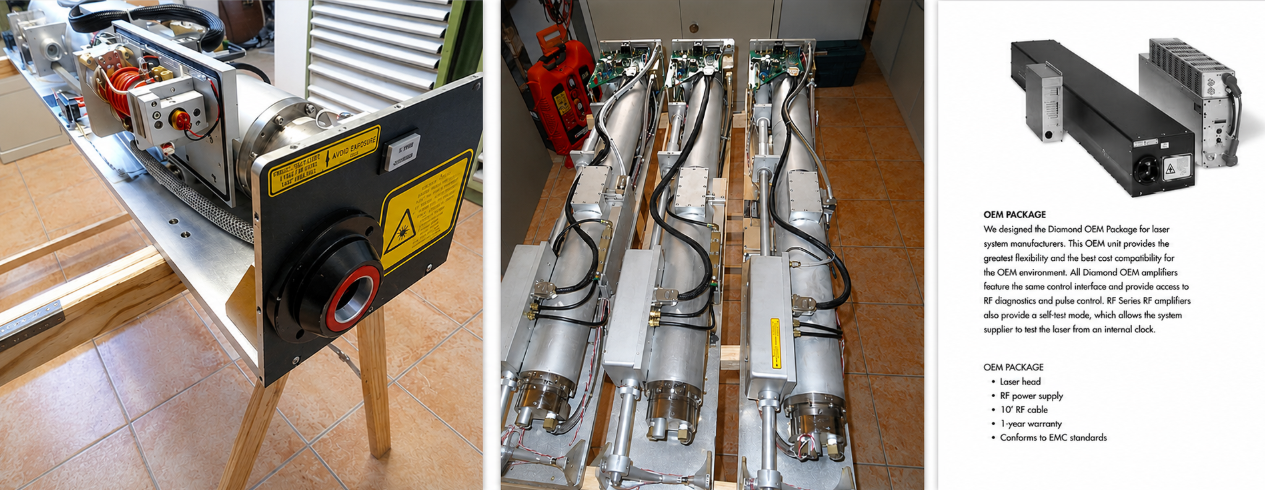

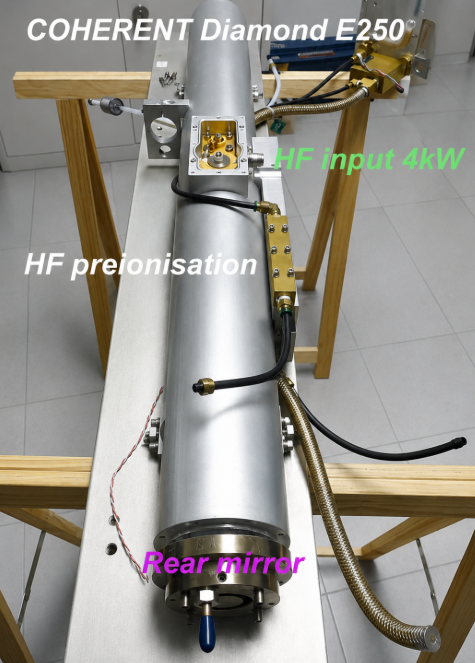

LASER CO2 SLAB de COHERENT 250W cw 750W qcw

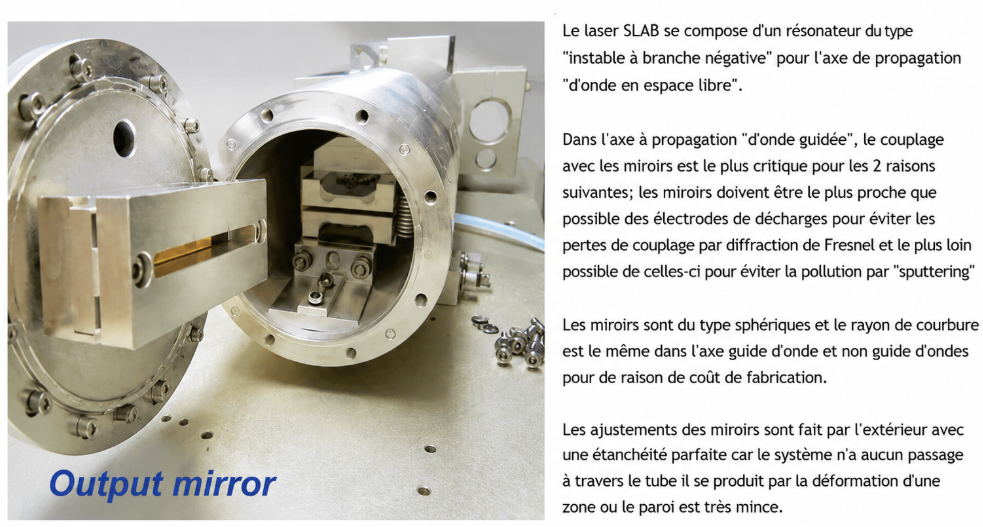

Le laser SLAB à une cavité à guide d’onde, qui diffère des lasers conventionnels par le fait que la lumière circulant dans le résonateur est guidée sur un axe du résonateur par la réflexion rasante sur les faces des 2 électrodes de décharges. Pour satisfaire cette condition, il faut que la surface des électrodes soient au « poli spéculaire » (rms inférieur à 2 um) et que la distance entre les électrodes soit la plus petite que possible.
Et donc dans ce cas, la lumière n’obéit plus à la loi de la propagation d’onde dans un espace libre.

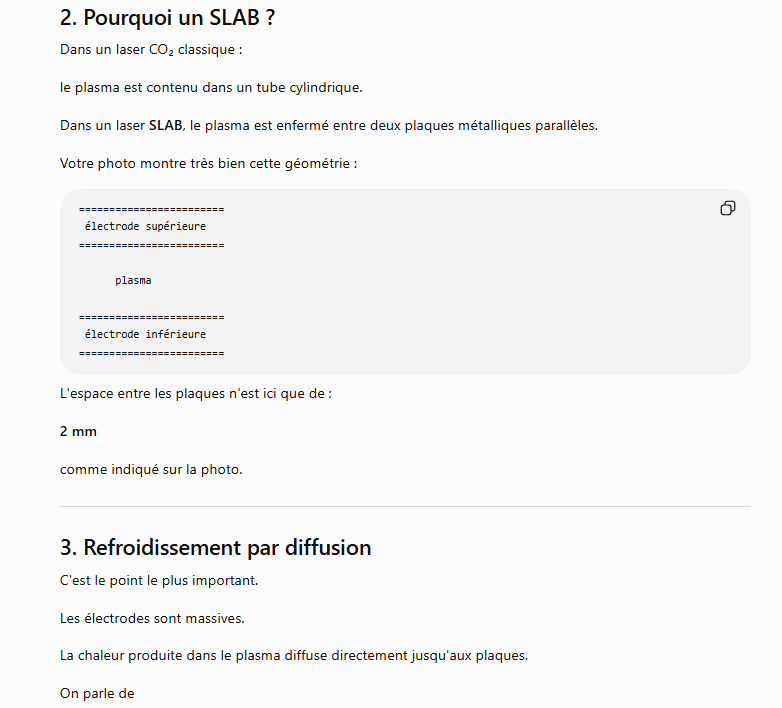

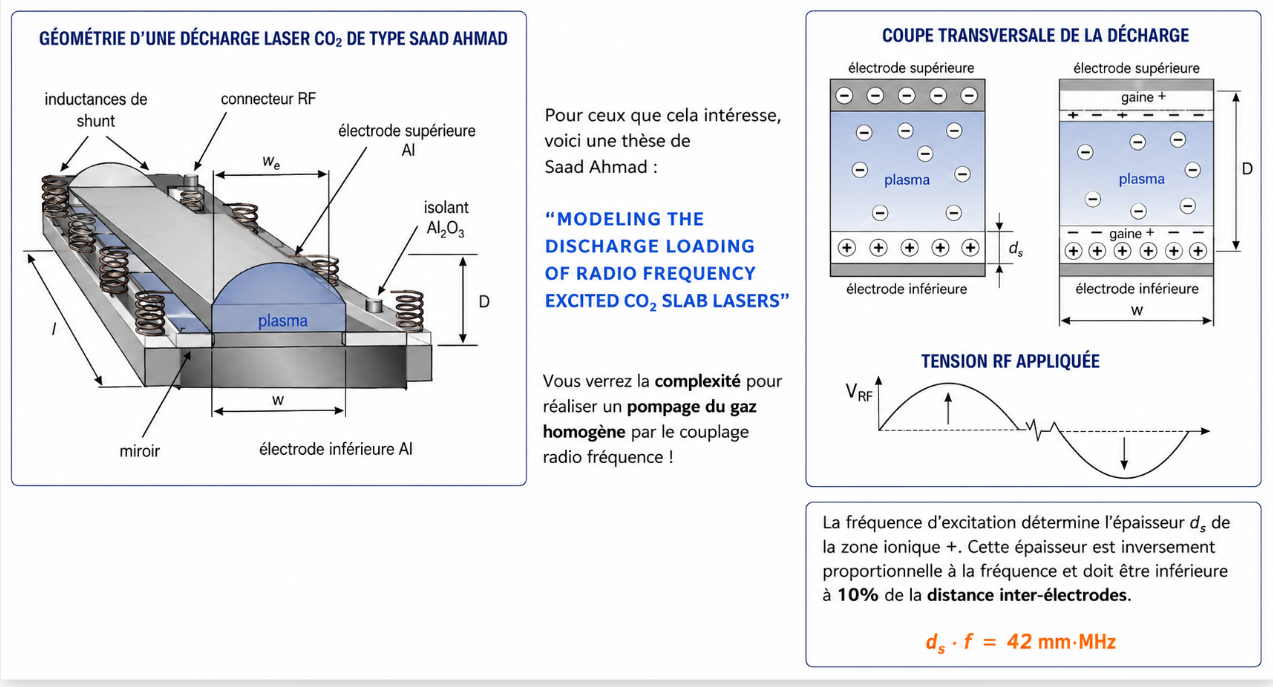

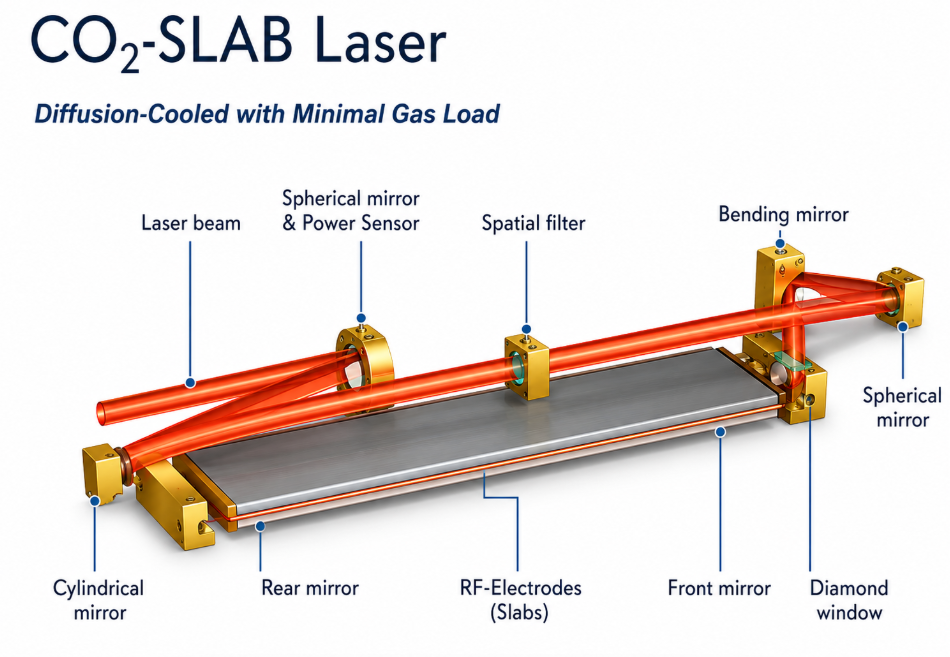

Le terme « SLAB » est utilisé pour désigner un laser ayant une section de décharge rectangulaire, région définie entres les 2 surfaces des électrodes de décharges planes.

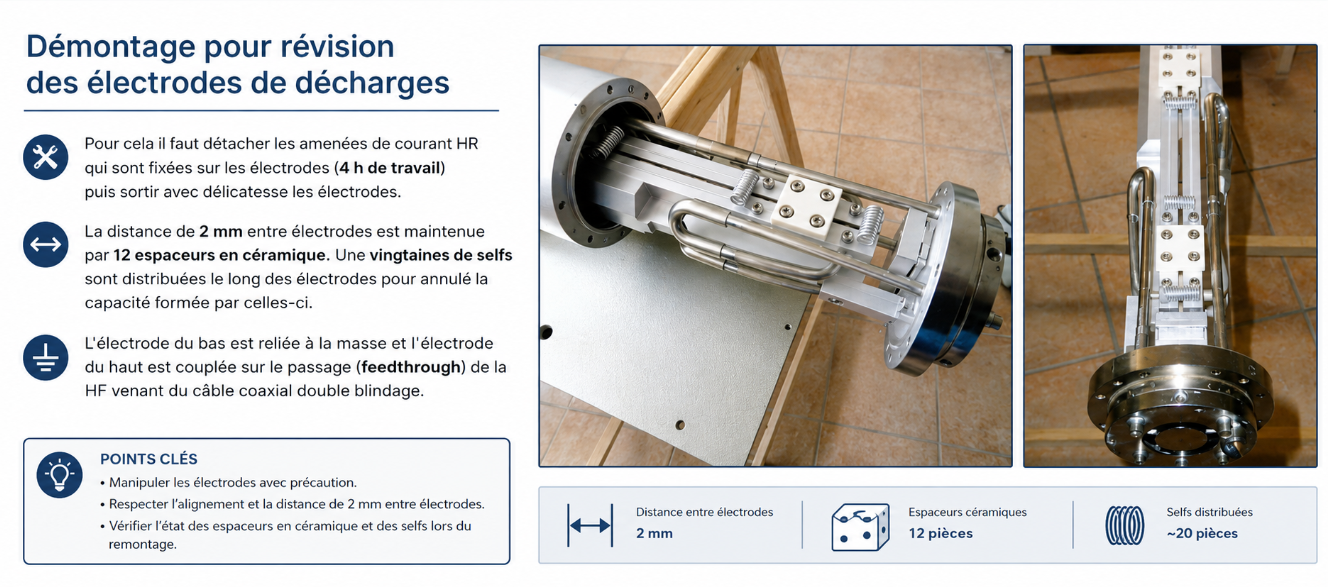

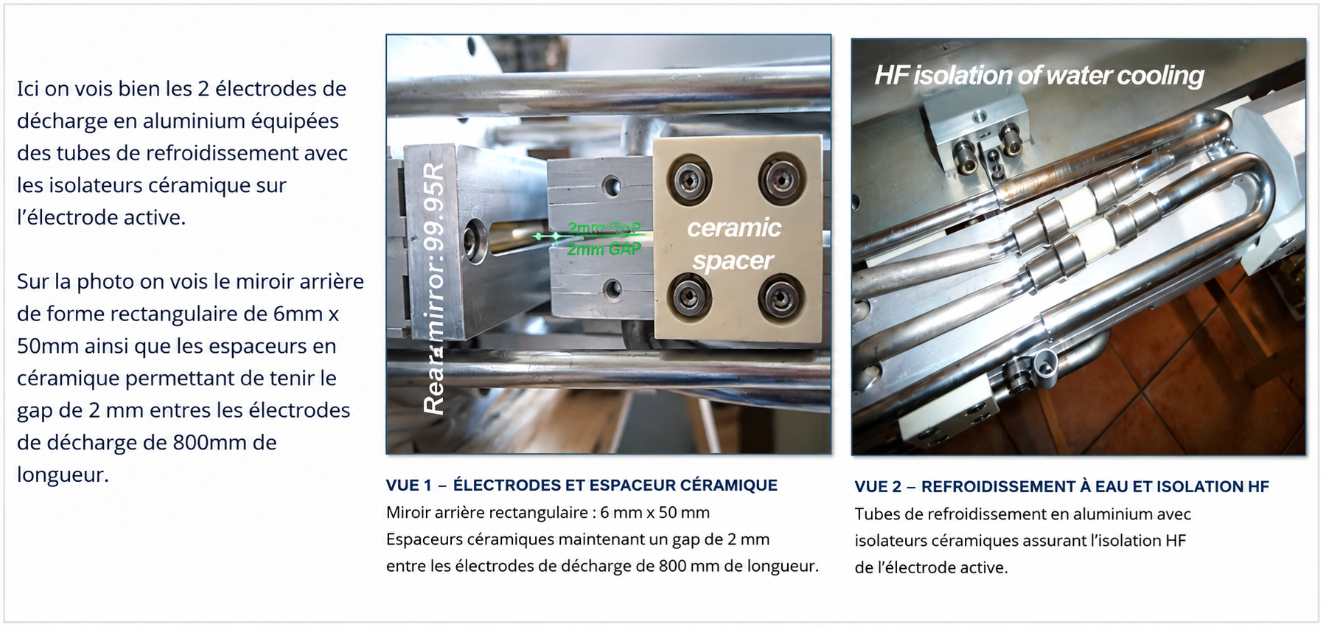

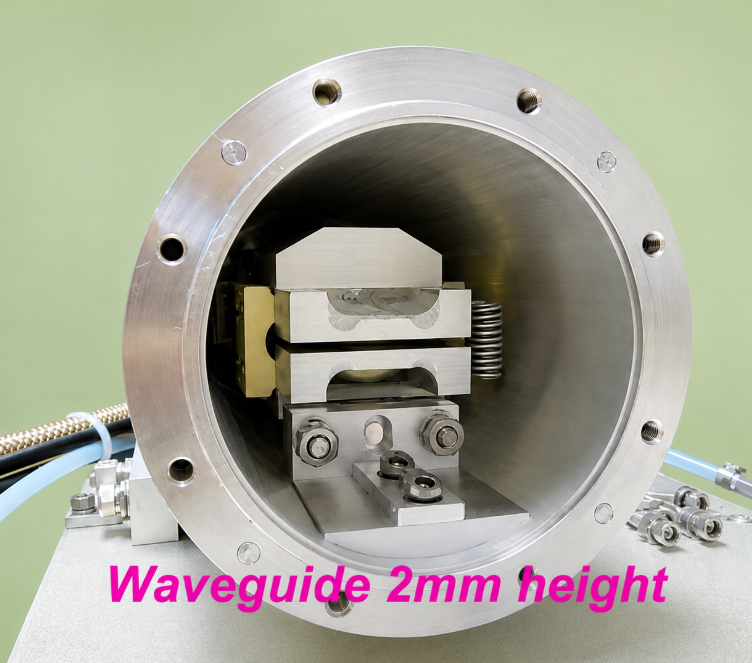

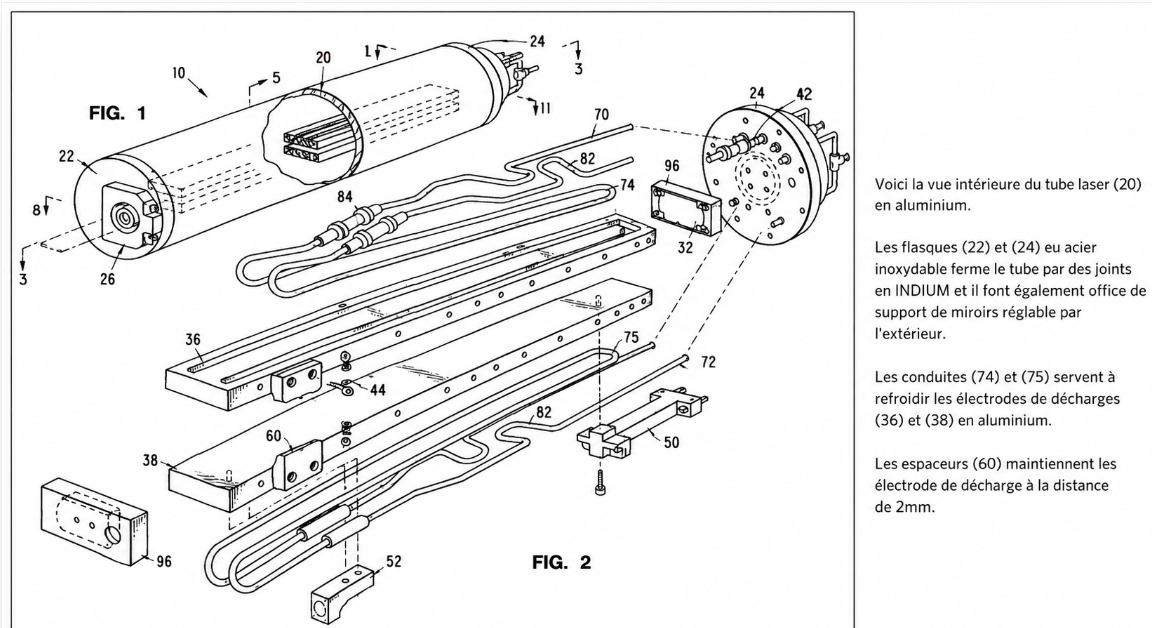

La distance entre les électrodes de décharges dans ce laser est de 2mm, dans cette axe le rayonnement est réfléchit sur la surface par l’angle rasant que fait la lumière. Dans l’autre axe la largueur des électrodes de décharge est de 44mm et là le rayonnement obéit à la loi de la propagation d’onde dans un espace libre. La longueur des électrodes de décharges est de 800mm !
La pression de travail est de 120 torr soit 10x plus élevée que dans un laser conventionnel à décharge longitudinal. Ce qui veut dire, que la longueur de la cavité est multipliée par 10 également ! Voilà pourquoi un laser d’aussi petite dimension est si puissant. Ce laser est capable de couper de la tôle acier inoxydable de 3.2mm d’épaisseur à un vitesse de 1 mètre par minute !!

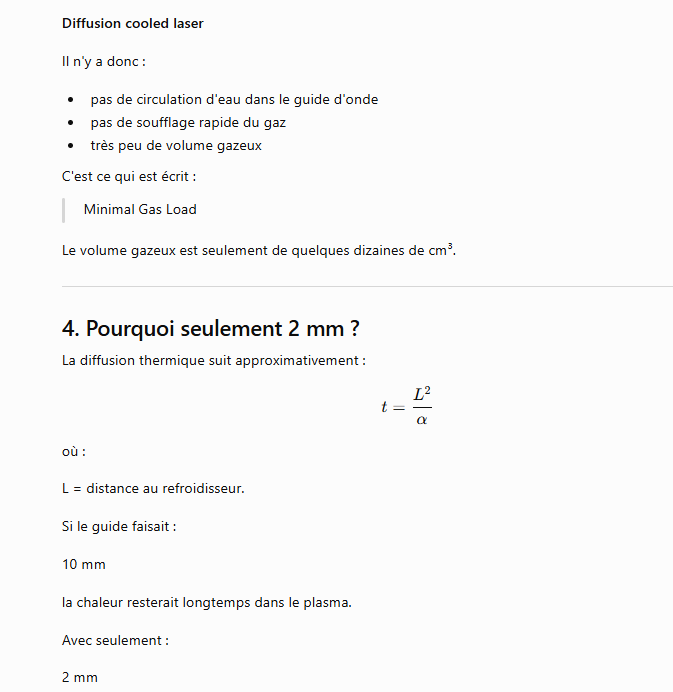

Avantage majeur dans un laser SLAB est que l’on produit une décharge transversal par rapport à l’axe optique avec une distance entre électrodes très petite ce qui permet de travailler avec des tensions plus faibles donc moins dangereuses et que le refroidissement du gaz par collision thermique se produit sans avoir besoin de faire circuler le gaz à haute vitesse dans des échangeurs de chaleur au moyen de compresseur Roots ou par turbo compresseur muni de moteur électrique haute fréquence.
