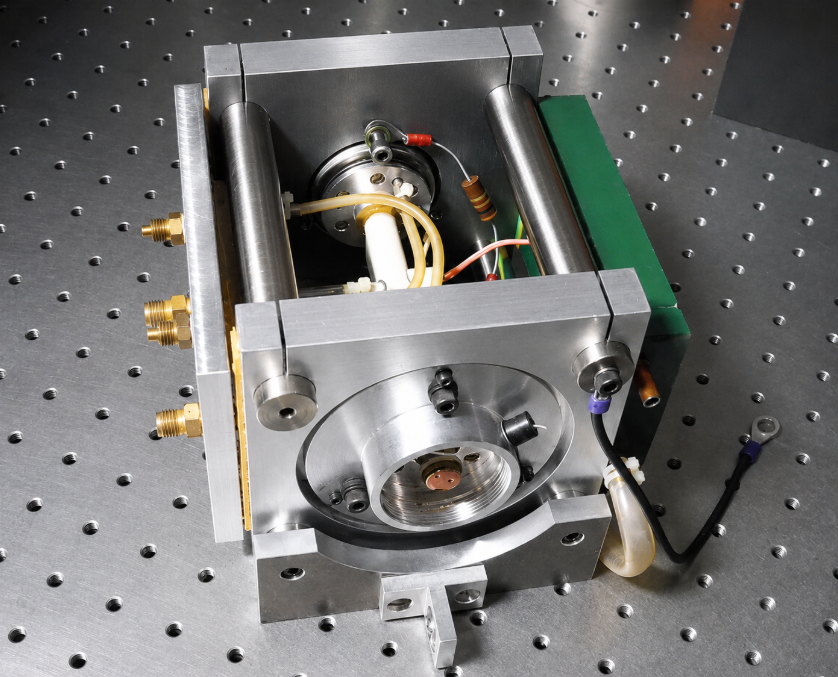

Ce petit laser CO2 accordable travaillant en régime d’oscillateur monomode et monofréquence je l’ai réalisé pour un client en 1987 .

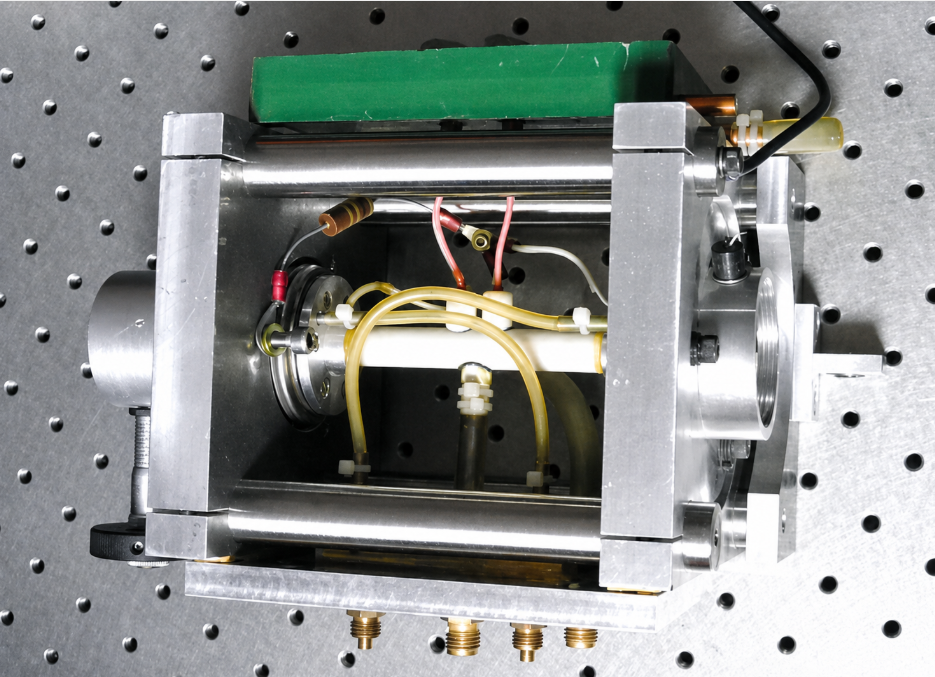

Il se compose d’un tube de décharge capillaire en alumine équipé sous le tube d’un bloc en laiton dans lequel circule de l’eau de refroidissement.
L’arrivée HT se fait par 2 électrodes montées au milieu du tube à décharge.

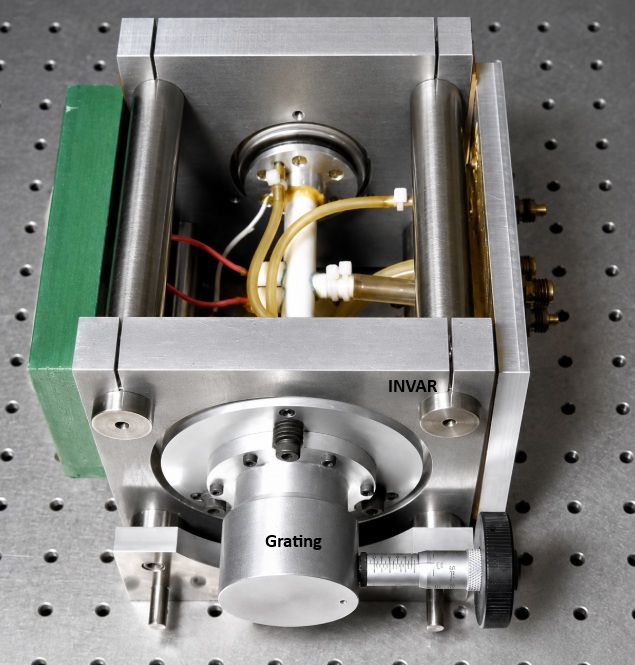

Le résonateur se compose d’un réseau de diffraction monté dans l’enceinte contenant le gaz actif qui est un mélange (He:N2:CO2) ce qui évite d’avoir une fenêtre à l’incidence de Brewster. L’angle du réseau de diffraction est réglé au moyen d’une vis micrométrique.
La sortie se fait par un miroir semi-transparent en germanium.

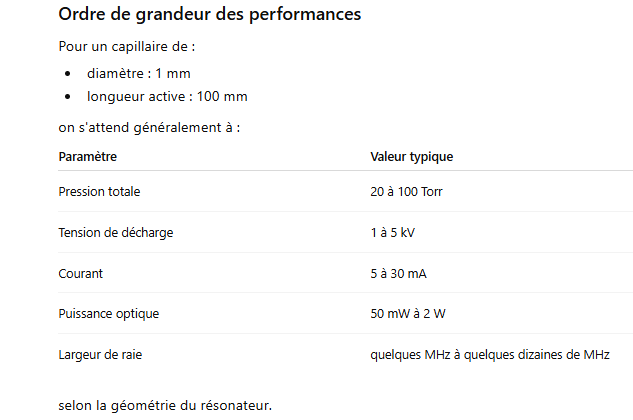

Le tube capillaire en alumine à un lumen de 1mm et une longueur active de 100mm.
4 barres en INVAR maintiennent le résonnateur aligné durant le fonctionnement.
Le CO₂ possède de très nombreuses transitions vibration-rotation.
Les principales bandes sont :
-
9,2 µm
-
9,4 µm
-
9,6 µm
-
10,2 µm
-
10,4 µm
-
10,6 µm
-
10,8 µm
Le réseau permet de sélectionner une raie particulière parmi plusieurs dizaines disponibles.
Typiquement un tel oscillateur peut accéder à plus de 50 raies laser distinctes selon le mélange gazeux et le réglage du réseau.
