Caractéristiques principales (typique pour un module 120 W, 915 nm, fibre)

  • Puissance optique de sortie (nominale) : 120 W (valeur nominale). Alibaba+1

  • Longueur d’onde centrale : ≈ 915 nm (bandwidth étroit autour de 915 nm). en.raycuslaser.com+1

  • Largeur spectrale (FWHM) : typiquement ~3–5 nm (dépend du module exact). Alibaba+1

  • Fibre de sortie (options courantes) : noyau ~105 µm ou ~200 µm (selon version), gaine 125 µm ou 220 µm ; NA ≈ 0.20–0.22. Longueur de câble livrée généralement 3 m (personnalisable). Alibaba+1

  • Connecteur de terminaison : QBH / HQBH ou autre terminaison optique standard selon modèle. en.raycuslaser.com

  • Stabilité de puissance (instabilité) : typiquement quelques % (ex. <5%) selon la gamme/modèle. YUPEC Laser

  • Refroidissement : généralement air-coolé pour ces puissances modulaires (certaines versions plus grosses utilisent refroidissement liquide). YUPEC Laser+1

  • Température de fonctionnement : typiquement 0–40 °C

1) Module ~130 W, 976 nm

Référence : module “K976ANYRN-130.0W” de BWT Beijing. rpmclasers.com+2brandnewdiode.com+2

Caractéristiques principales

Mes commentaires / points d’attention

  • C’est un module multimode (sortie fibre de 106 µm / NA 0.22) — bonne compatibilité pour le pompage de fibre ou de cristal, mais pas pour un faisceau spatialement très fin ou single-mode.

  • L’efficacité (~43 %) est correcte mais cela signifie que ~57 % de l’énergie sont dissipés sous forme thermique → bon système de refroidissement indispensable.

  • Le courant (~13–15 A) et la tension (~23–25 V) restent « raisonnables » pour ce niveau de puissance mais il faut un driver adapté.

  • Le diamètre de fibre / NA donne une densité de puissance à prendre en compte dans ton combinage/pompage : vérifier que la fibre d’entrée de l’amplificateur ou gain medium accepte cette configuration.

  • L’isolation retour (1020-1200 nm) est utile si tu présentes un amplificateur/post-amplificateur qui peut réfléchir dans cette bande : il faudra une isolation ou un isolateur retour.

  • Température d’utilisation limitée (20-30 °C selon cette fiche) — cela signifie que ton module doit avoir un bon refroidissement actif (chiller, circulation d’eau, etc.).

  • Pour ton intégration, vérifie aussi : connectique sortie fibre, longueur de fibre, rayon de courbure minimum, gestion ESD, conditions de stockage.

2) Module ~1000 W, 976 nm

Référence : module “K976DGLRN-1000.0W” de BWT et aussi module WL1000 de Somerville Laser Technology, LLC. bwt-bj.com+2BWT Beijing Ltd.+2

Caractéristiques principales

  • Longueur d’onde : 976 nm typique. BWT Beijing Ltd.+1

  • Puissance optique : 1000 W typique. BWT Beijing Ltd.+2bwt-bj.com+2

  • Fibre de sortie : cœur ≈ 220 µm (pour BWT) avec NA 0.22. bwt-bj.com+1

  • Efficacité électro-optique : ~45% (selon BWT) ; >50% selon Somerville pour module WL1000. BWT Beijing Ltd.+1

  • Courant de fonctionnement : environ 30-33 A pour BWT. BWT Beijing Ltd.

  • Tension de fonctionnement : ~68-69 V selon BWT. BWT Beijing Ltd.

  • Diamètre de fibre + NA (≈220 µm / NA 0.22) donne grosse densité (ou grosse surface) à gérer.

  • Refroidissement : module >1 kW demande un refroidissement eau très sérieux (ex. pour WL1000 « mode stripped optical power at 976nm is more than 1kW … the module is care-free cooled with distilled water ») photonicsolutioncenter.com

Mes commentaires / points d’attention

  • Ce type de module est énorme niveau puissance et thermique : plus de 500 W de chaleur à dissiper (si efficacité ~45%) → refroidissement liquide haute performance impératif.

  • Le courant (~30 A) + tension (~68 V) imposent un driver puissant, une alimentation robuste, et sécurité adéquate.

  • La fibre de sortie 220 µm / NA0.22 signifie que la densité est moindre qu’une fibre plus fine, mais la gestion du faisceau et des transitions (combiner pump, coupler) devient plus critique.

  • Le coût, la complexité et la sécurité (laser >1kW) sont très élevés : protéger l’installation, prévoir interlocks, gestion de réflexions éventuelles, etc.

  • Si tu embases ce module dans un système de pompage de fibre amplificateur, il faudra vérifier que la fibre d’entrée accepte ce diamètre / NA, que le combinage est adéquat, que la distribution thermique est bonne.

  • Pour le long terme : la durée de vie, la maintenance, la traçabilité deviennent des sujets clés (les grosses puissances « custom » peuvent poser des soucis si pas de support constructeur solide).

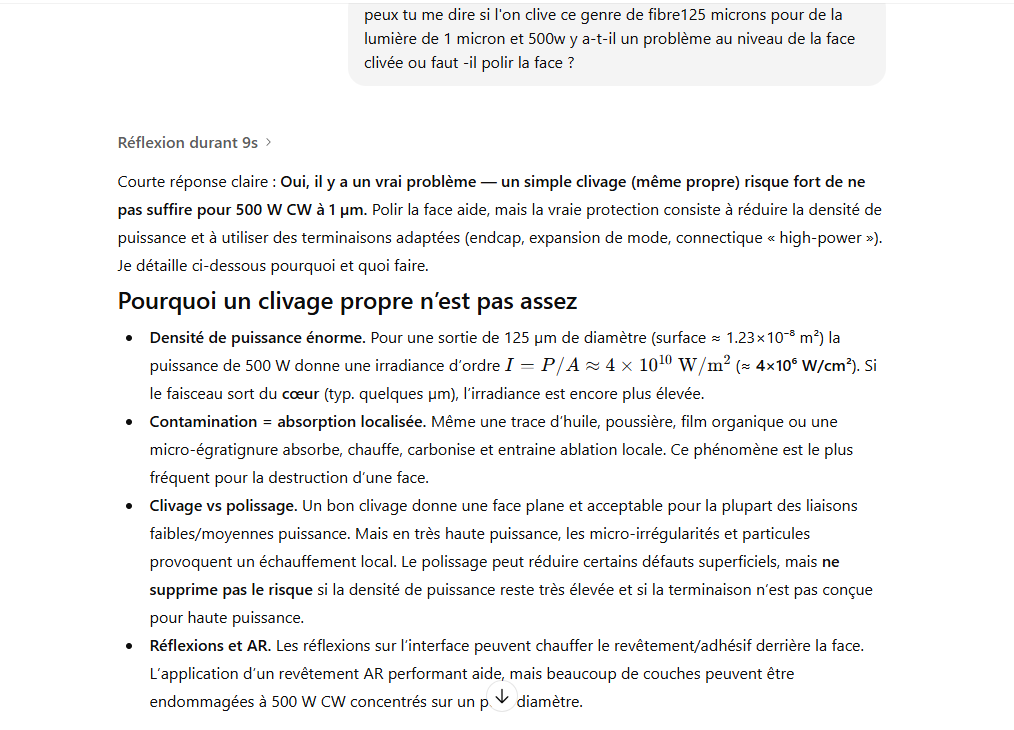

peux tu me dire si a la sortie d’une fibre optique de 125 micron avec un rayonnement de 500 watts continu le champ électrique est assez fort pour attiré les poussière dans l’air et abimé la face de celle-ci ?

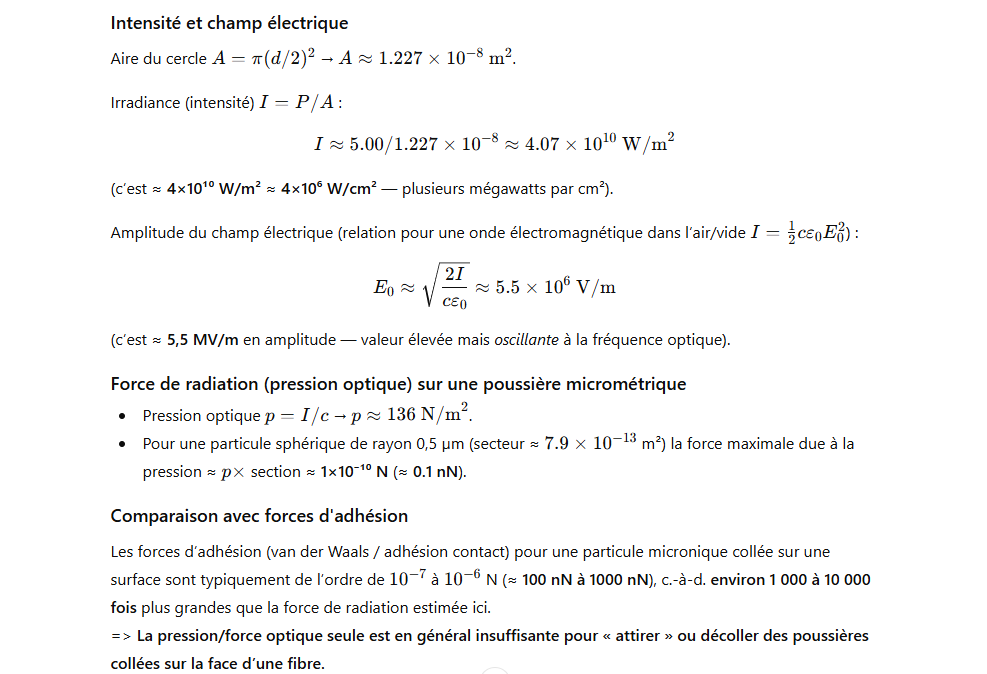

Chiffres rapides

  • diamètre de sortie utilisé : 125 µm (0,000125 m).

  • puissance continue incidente : 500 W.

  • j’ignore la longueur d’onde (n’influence pas l’ordre de grandeur ici pour l’intensité et la pression optique).

Conclusion succincte

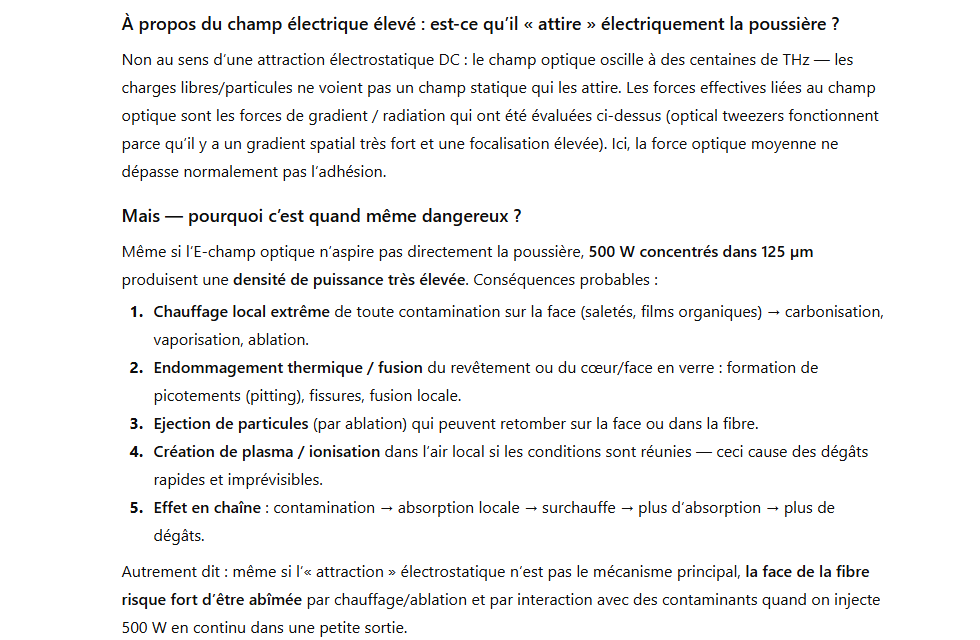

  • L’E-champ optique (≈5,5 MV/m) est élevé mais oscillant : il n’attire pas électrostatiquement les poussières de l’air dans le sens d’un champ statique.
  • La force de radiation sur une particule micronique (~0.1 nN) est bien plus faible que l’adhésion typique (~100 nN), donc elle ne décolle pas les particules collées.

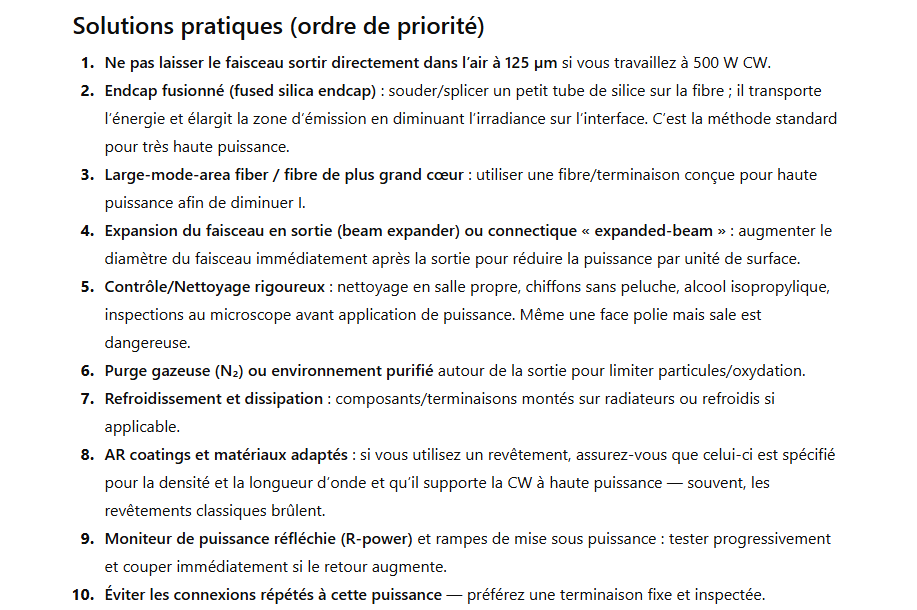

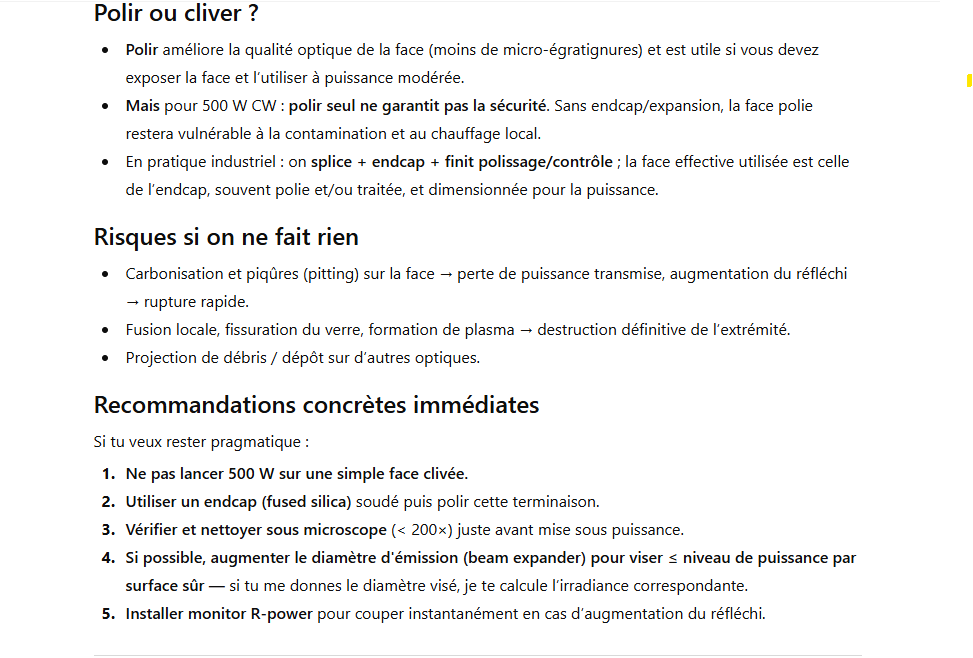

  • Par contre, 500 W dans 125 µm = intensité très élevée → fort risque de détériorer la face (chauffage, ablation, plasma, dépôt de carbone). Donc risque important de dommage indirect via contamination absorbante, même si l’attraction électrostatique directe n’est pas le mécanisme dominant.
