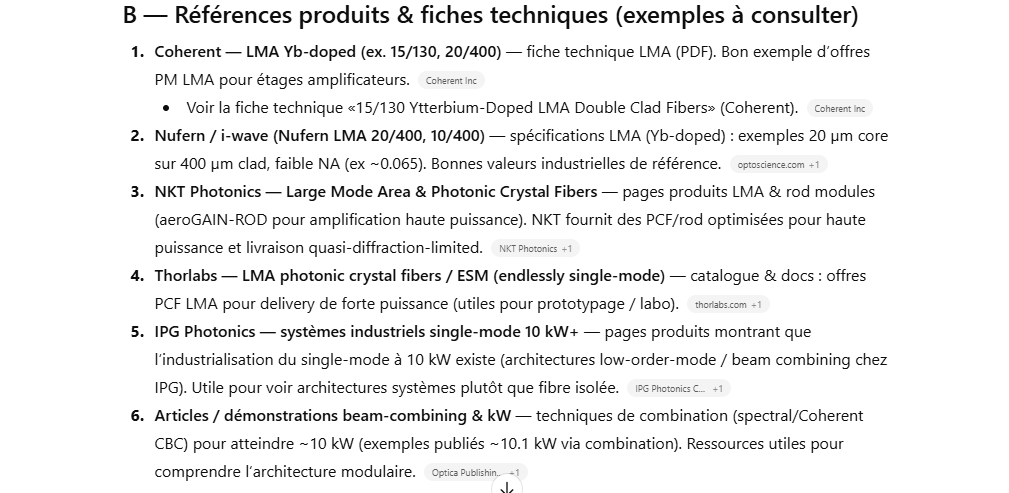

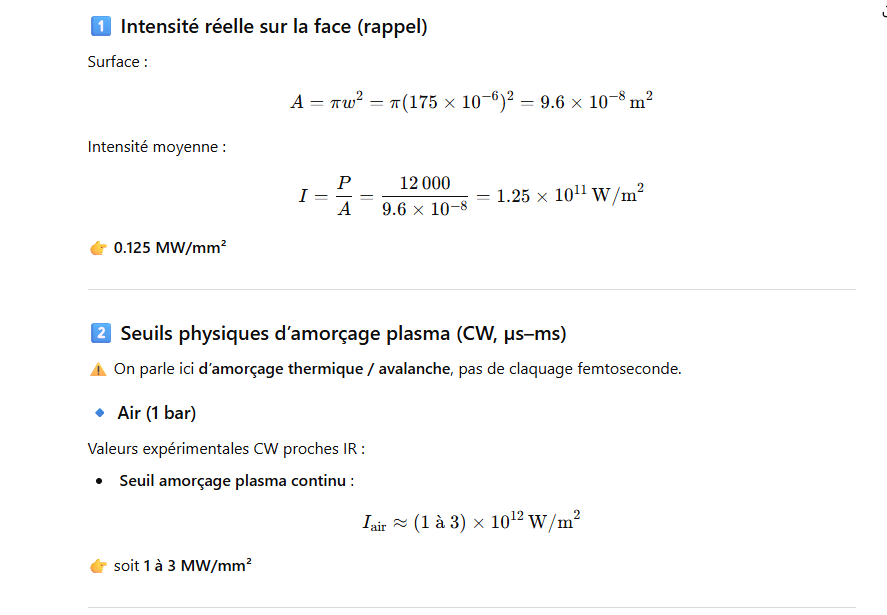

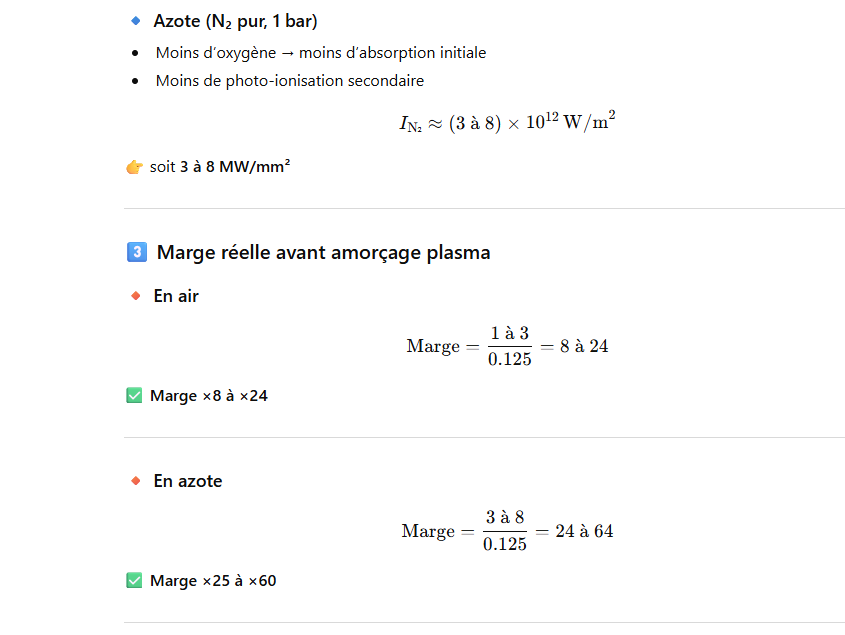

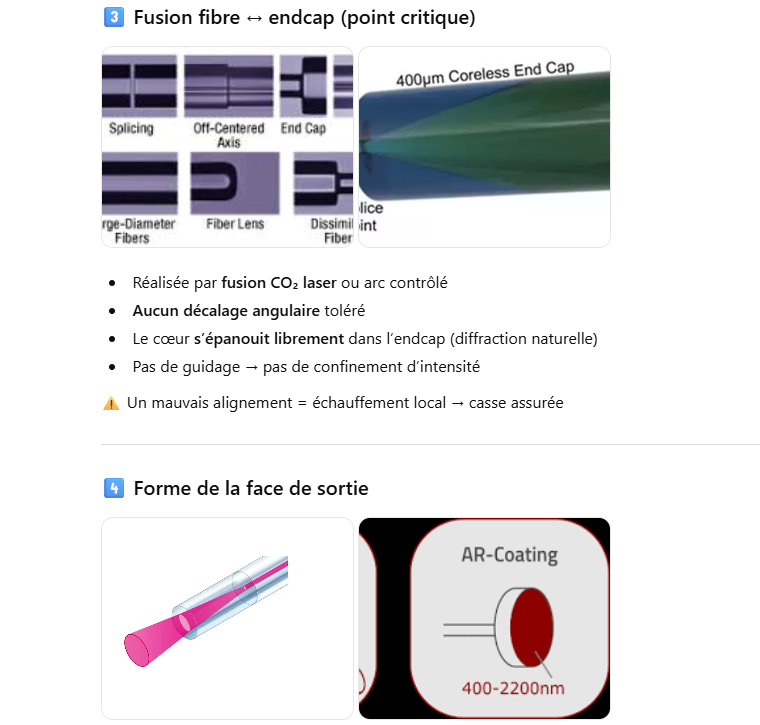

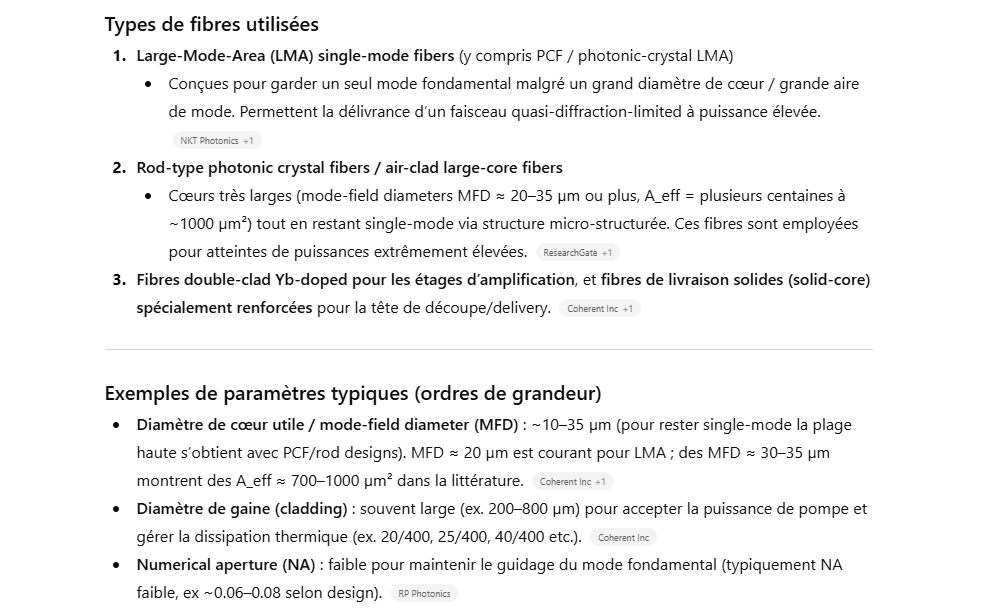

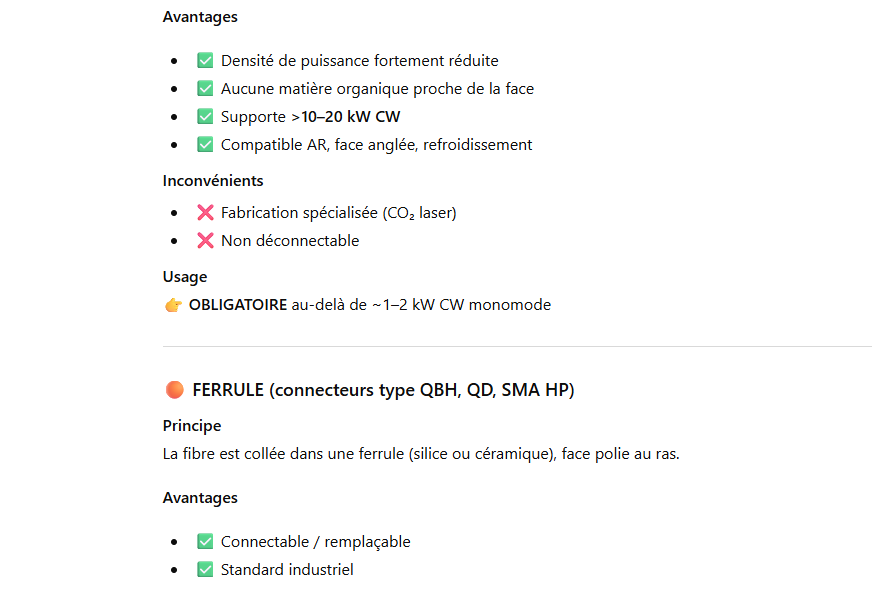

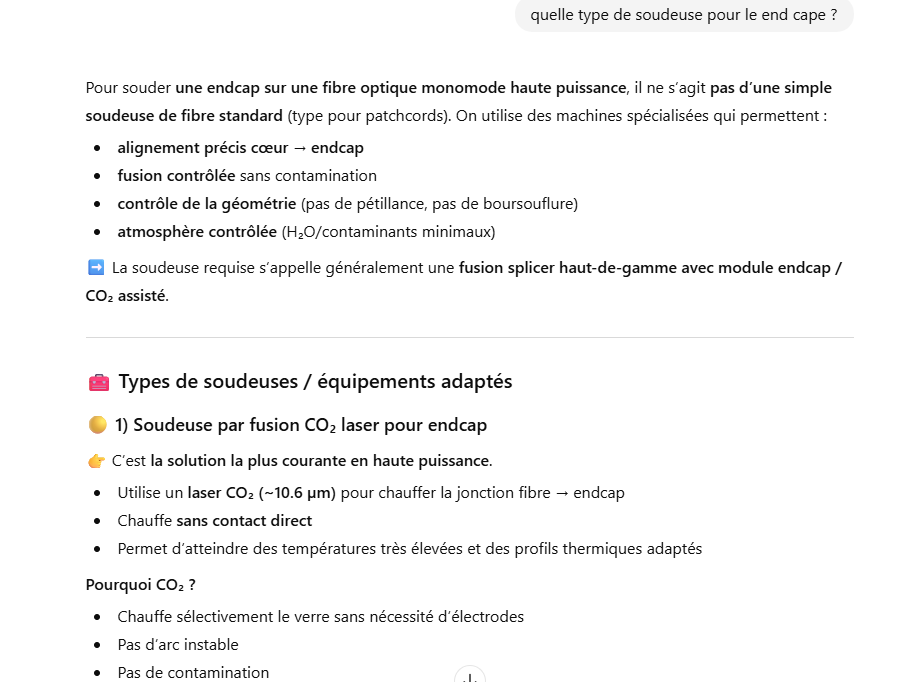

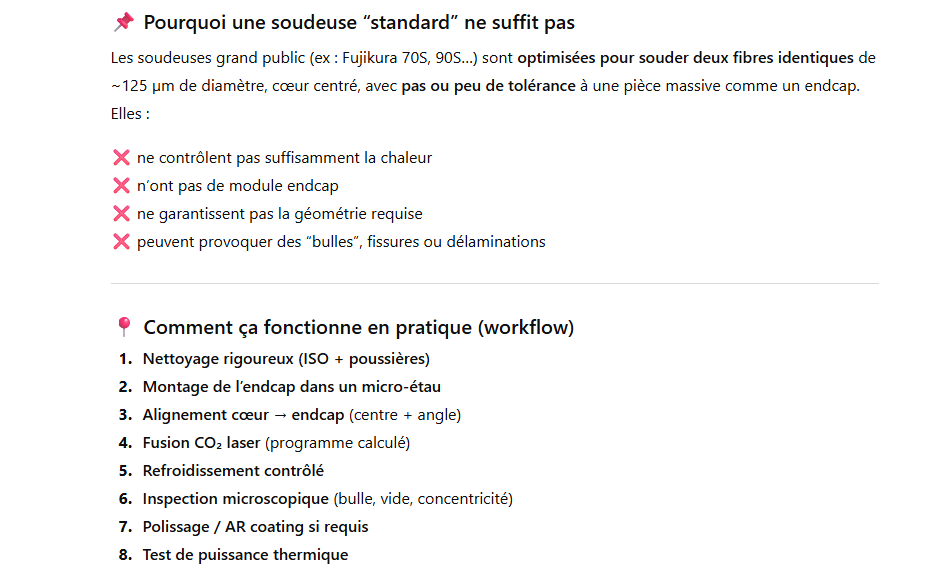

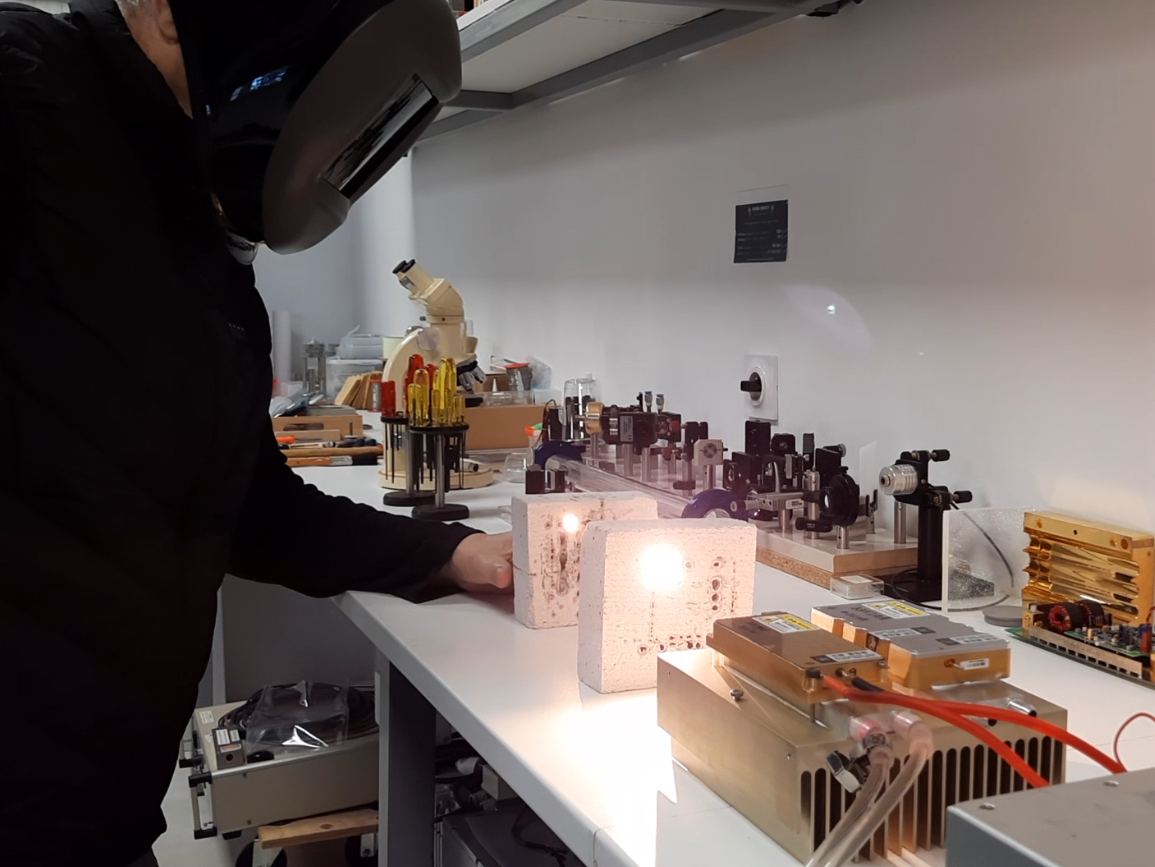

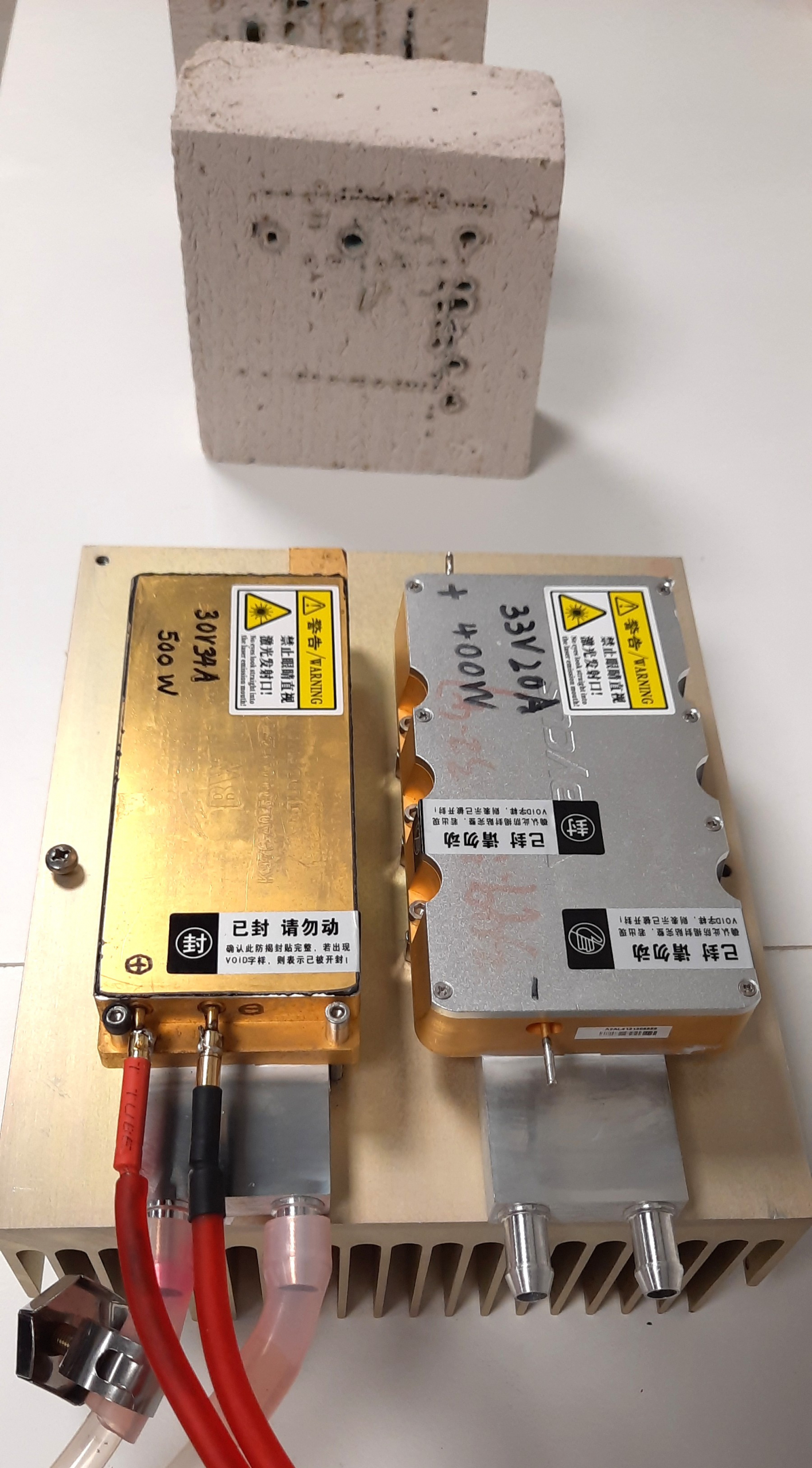

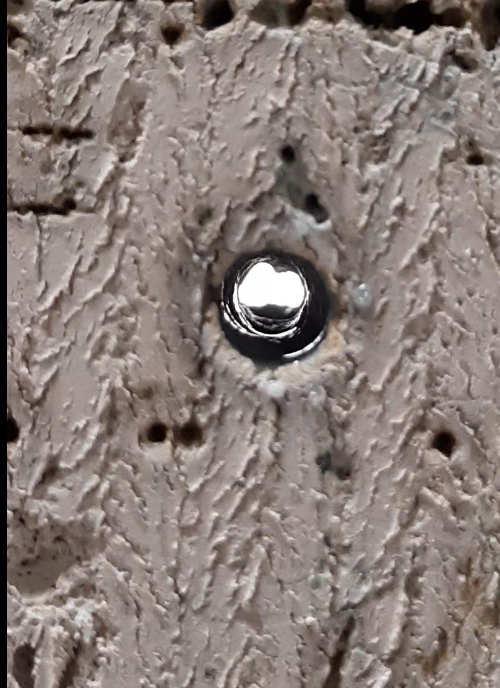

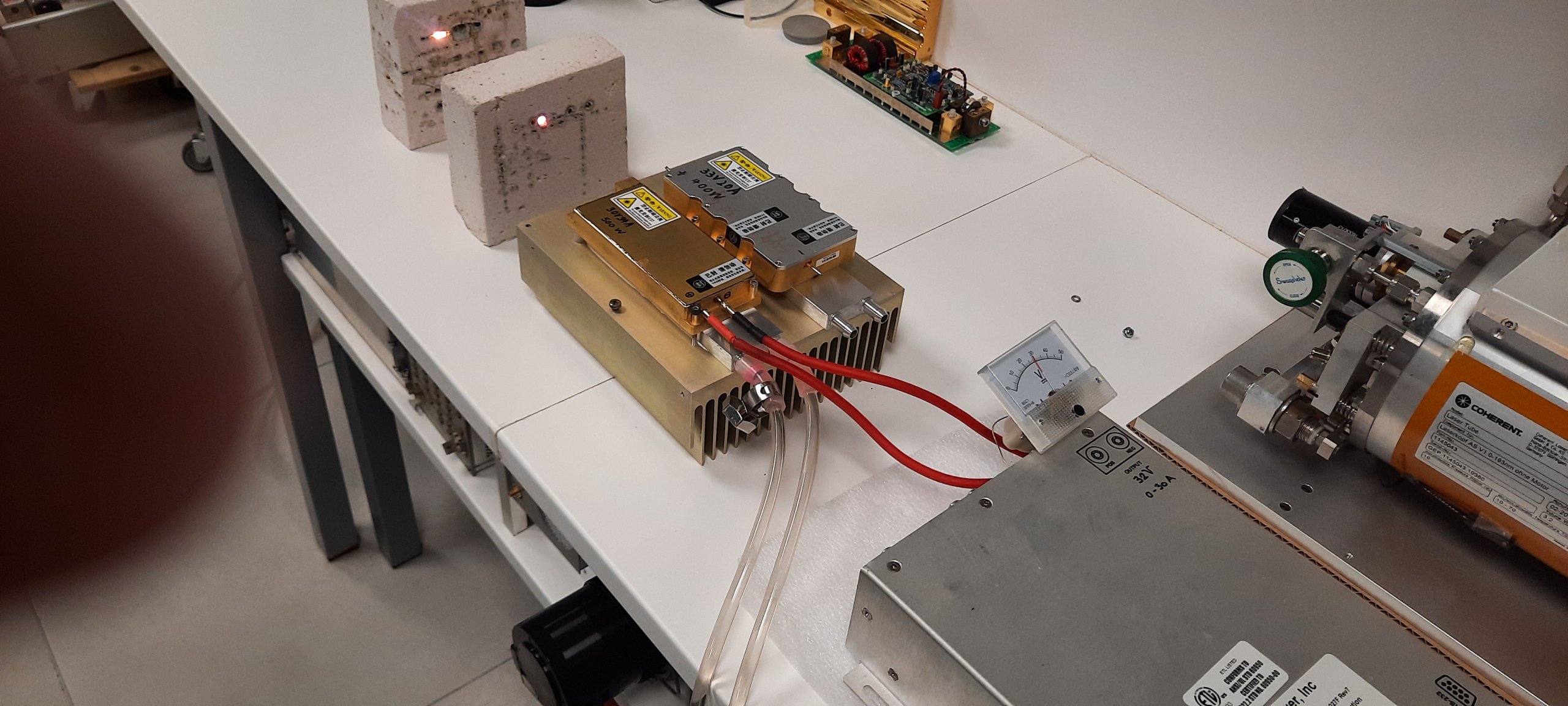

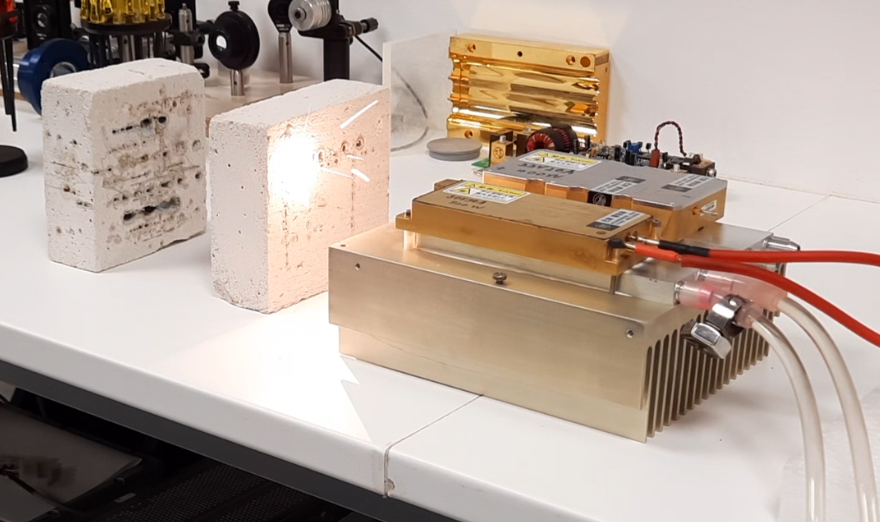

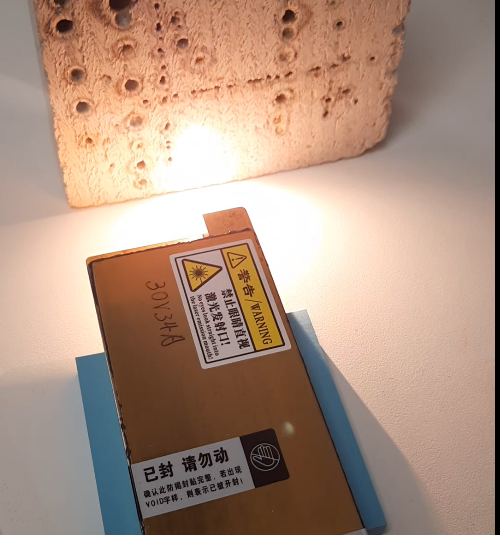

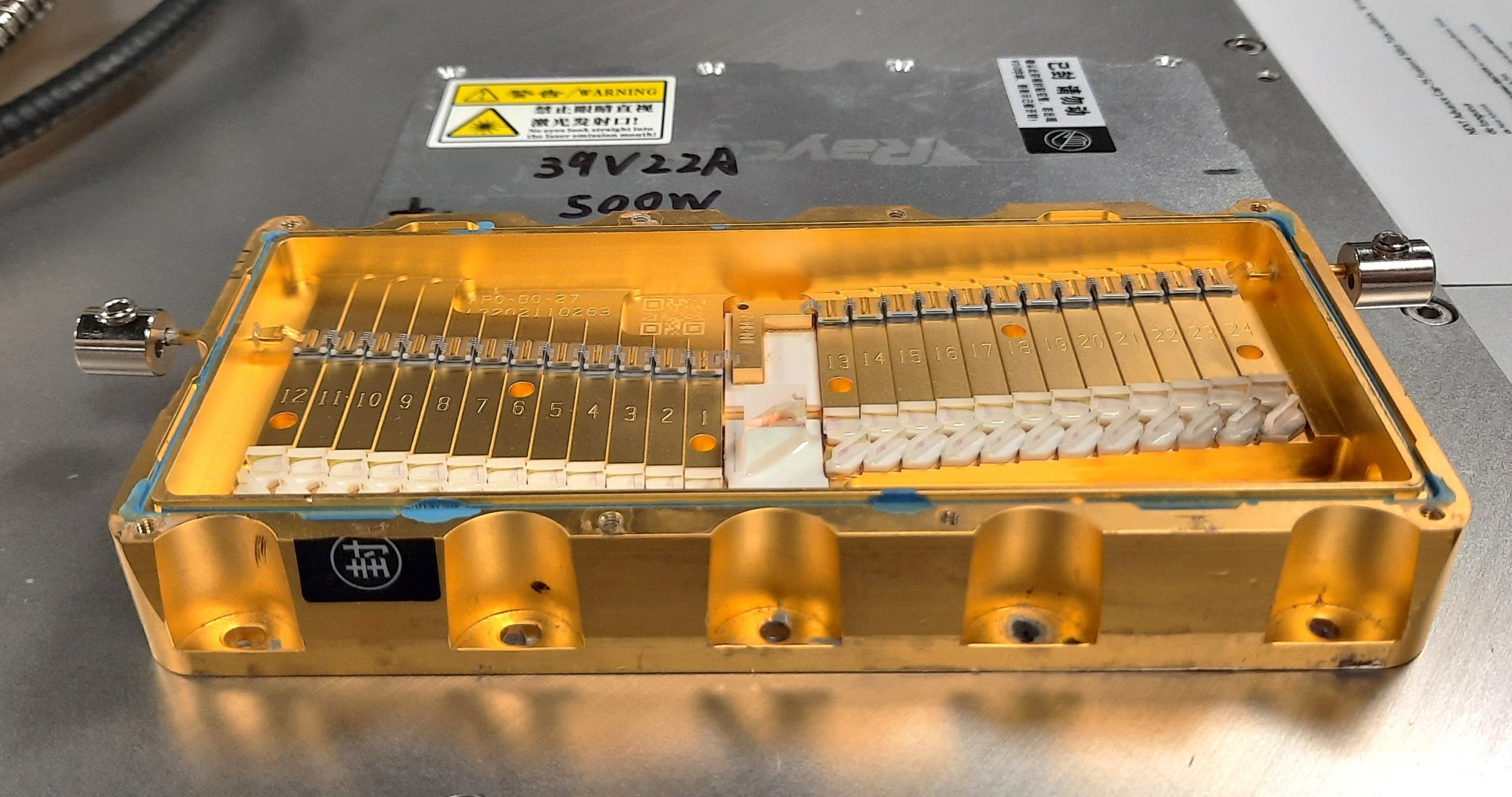

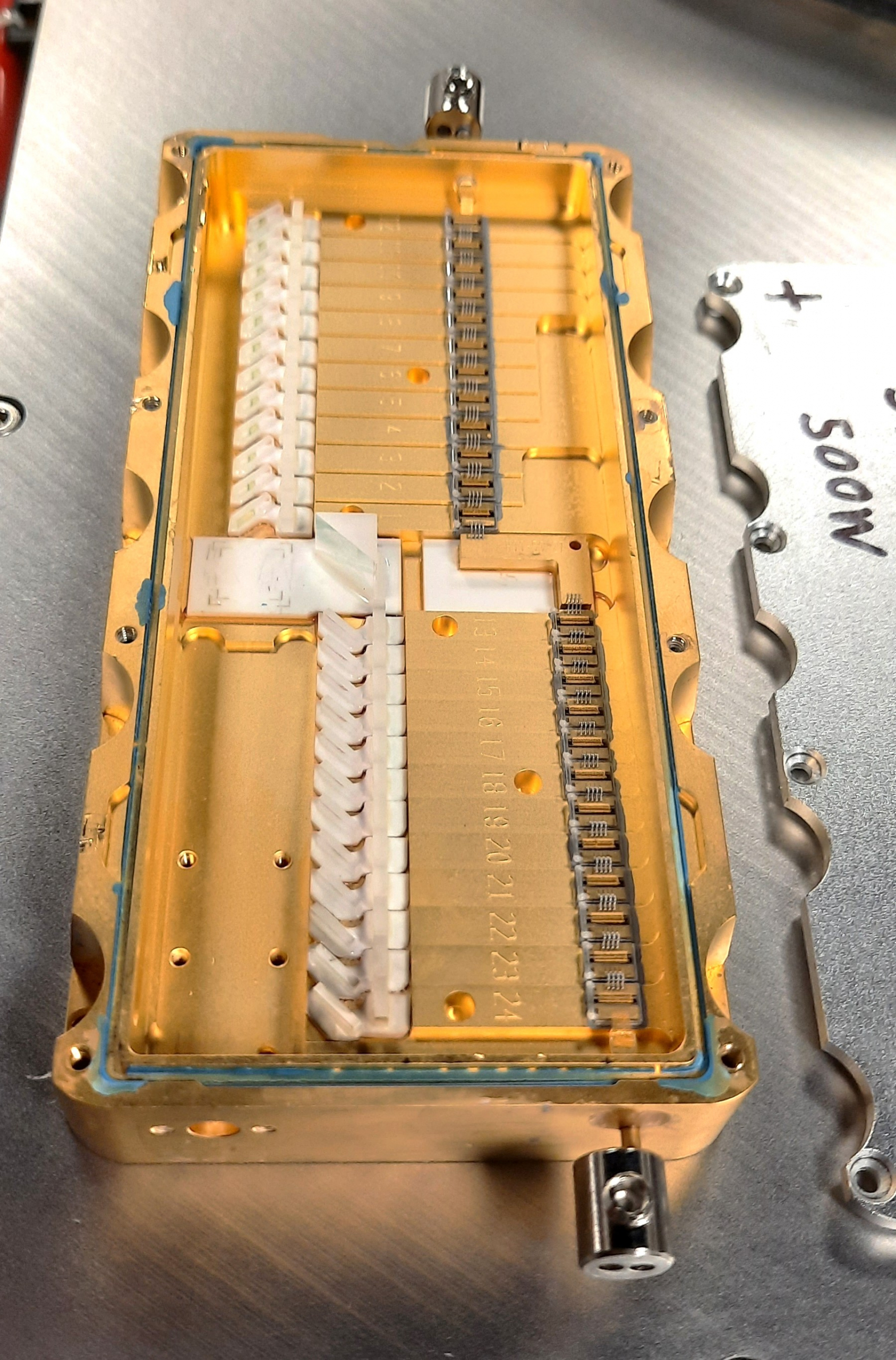

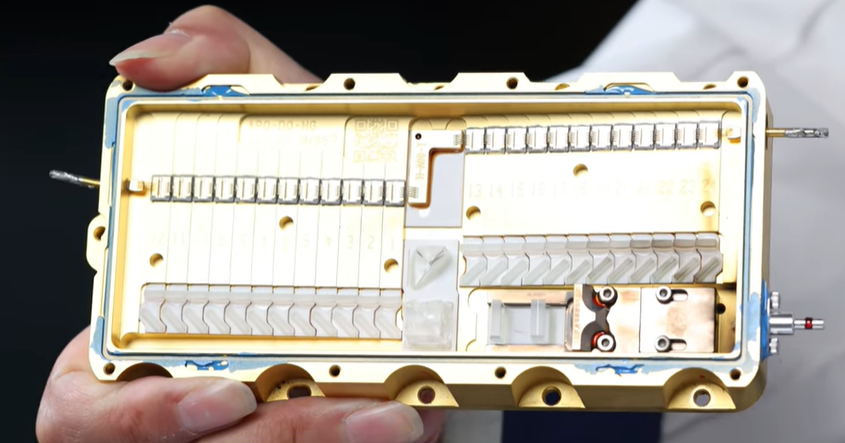

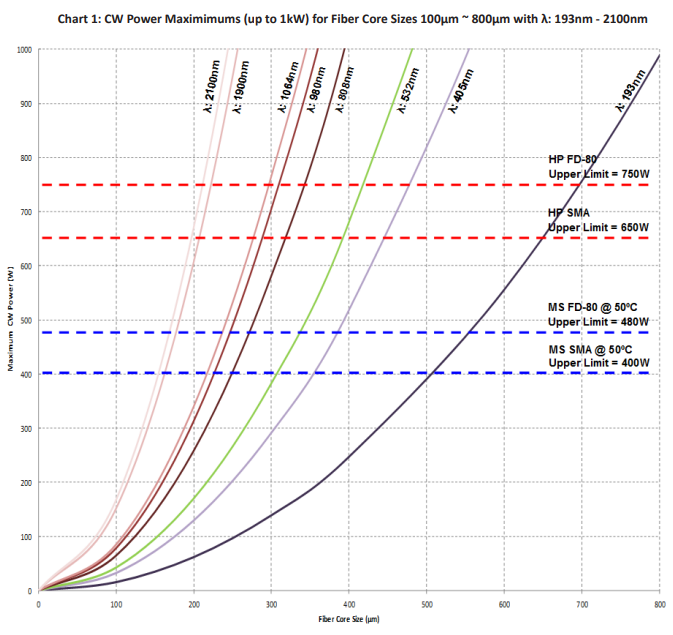

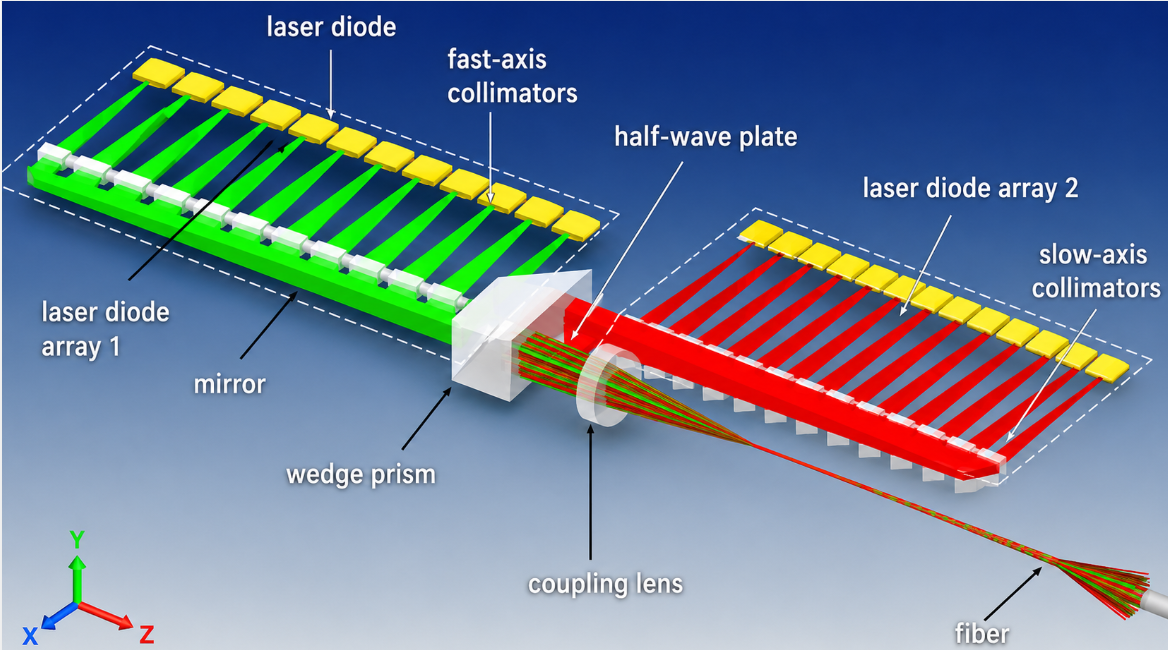

Diode laser de 500 W  pour percer une brique réfractaire de 5 cm d’épaisseur en 8 secondes !

Diode laser de 500 W  utilisée au moitier de sa puissance pour percer une brique réfractaire de 5 cm d’épaisseur en 11 secondes !

  • La diode BWT K976-A0-510.0W-22022-D nécessite typiquement ~33 A et ~31,5 V (valeurs typiques ; Vop = 31.5 V typ, Iop = 33 A typ ; max ≈ 34 V / 35 A). seltokphotonics.com

  • Les modules LDD1000 existent en plusieurs configurations : certains LDD1000 (version « standard ») fournissent courants élevés (jusqu’à 100 A) mais ne supportent qu’une faible tension de sortie (ex. max ~6 V pour certaines variantes). D’autres variantes LDD peuvent être configurées pour des tensions de compliance beaucoup plus élevées (selon la version). Il faut donc vérifier la version exacte (référence complète) de votre LDD1000 pour connaître la tension de compliance maximale. Laser Electronics+1

Conclusion pratique

  • Si votre LDD1000 ne fournit que ≤ 6 V de compliance, il n’est pas adapté à cette diode (la diode demande ≈31–34 V).

  • Si votre LDD1000 (version spécifique) peut fournir ≥ 35 V de compliance et un courant réglable jusqu’à au moins 33–35 A, alors le driver peut convenir (en respectant les protections et le refroidissement). Vérifiez la fiche technique / l’étiquette du driver pour la valeur de tension de sortie maximale (compliance voltage) et le courant max configuré. Laser Electronics+1

Si vous voulez ne piloter la diode que jusqu’à 24 A (comme vous l’indiquez)

  • À 24 A la puissance optique attendue (approx.) :
    slope efficiency ≈ 16 W/A (datasheet) → P ≈ 16 × (24 − Ith) ≈ 16 × (24 − 1.7) ≈ ≈ 357 W optique (estimation, dépend température et point de fonctionnement). La tension requise à 24 A sera autour de la même plage (~31 V typique pour ce module), donc il faut toujours ~31 V de compliance. seltokphotonics.com

Recommandations concrètes (que vous pouvez faire tout de suite)

  1. Donnez-moi la référence exacte inscrite sur votre LDD1000 (ex. LDD-1000-xx-yy ou P/N). Si vous me la donnez je vérifie la fiche technique précise. (si vous préférez, copiez une photo de l’étiquette).

  2. Si vous ne pouvez pas trouver la référence, cherchez dans la doc/étiquette la mention “max output voltage / compliance” et “max output current”. Il faut max voltage ≥ 35 V et max current ≥ 33–35 A pour piloter le module à pleine puissance ; pour 0–24 A il faut toujours voltage de compliance ≈ 32 V. Laser Electronics+1

  3. Ne pas utiliser un driver dont la tension de compliance est inférieure à ~34 V — cela laissera le driver en saturation et vous n’aurez pas le contrôle en courant constant.

  4. Respectez les consignes du datasheet BWT : soudure des broches si I > 6 A, bon refroidissement, alimentation en courant constant, interlock/soft-start, ESD. seltokphotonics.com

model LDD1000-30-32RS

Voici ce qu’il faut savoir spécifiquement pour le modèle que vous avez : LDD1000-30-32RS.

✔️ Spécifications générales de la série LDD1000

Les modules LDD1000 (Lumina Power / LDD) sont des drivers de courant constant pour diodes laser capables de fournir des courants très élevés (jusqu’à 100 A selon configuration) mais leur tension de sortie dépend du modèle/configuration spécifique. luminapower.com

La doc générique indique que dans beaucoup de cas :

  • la tension de compliance maximum est réglable selon la version (ce sont des modèles « XX = max current, YY = max voltage »). luminapower.com

  • par défaut la version de LASER ELECTRONICS donne 6 V max pour certains LDD1000 vendus sous cette marque (mais ce n’est pas le même fabricant que Lumina Power). Laser Electronics

📌 Ce que signifie votre référence LDD1000-30-32RS

Dans la nomenclature Lumina Power & LDD :

  • 30 → signifie que l’unité est configurée pour 30 A max de courant de diode. luminapower.com

  • 32 → signifie que l’unité est configurée pour ~32 V de compliance maximum (la tension maximale qu’elle peut appliquer à la diode). luminapower.com

Donc LDD1000-30-32RS est un driver :
✅ courant réglable jusqu’à 30 A
✅ tension de compliance jusqu’à ~32 V
(la tension de compliance représente la tension maximale que le driver peut atteindre pour maintenir le courant réglé). luminapower.com

Compatibilité avec votre diode BWT K976-A0-500 W

La diode laser BWT K976-A0-500 W (≈ 500 W optique) typiquement demande :

  • un courant d’environ 30-33 A

  • une tension de fonctionnement autour de 30-32 V (suivant point de fonctionnement et température)

👉 Ces valeurs sont cohérentes avec les capacités de votre LDD1000-30-32RS (30 A / ~32 V). Donc oui, ce driver est adapté à cette diode, à condition que vous restiez dans la plage prévue. luminapower.com

Points importants avant de connecter

✅ Ne dépassez pas les limites du driver

  • Max courant : 30 A — ne pas forcer au-delà.

  • Max tension : ~32 V — si la diode demande plus à pleine charge → attention. luminapower.com

✅ Connectez la diode correctement
Pour des courants aussi élevés, utiliser des câbles et soudures très robustes.
La plupart des datasheets déconseillent de piloter directement une diode sans dissipateur / refroidissement et précisent comment souder la diode pour les hautes intensités.

✅ Assurez-vous des protections
Un driver laser doit :

  • avoir une boucle de current feedback

  • une interlock ou sécurité

  • soft-start (rampe)
    pour empêcher les pics de courant qui détruisent la diode.

    📍 En résumé

    ✔️ Votre LDD1000-30-32RS correspond bien à une unité qui peut fournir jusqu’à 30 A avec une tension de compliance d’environ 32 V. luminapower.com
    ✔️ Cela est compatible avec la plupart des besoins de la diode BWT ~500 W si vous restez ≤30 A.
    ❗ Mais il faut confirmer dans la datasheet de la diode que la tension à 30 A ne dépasse pas 32 V (typiquement autour de 31 V).

    Voici la fiche technique de votre diode laser BWT K976-A0-510.0W-22022-D avec les informations essentielles (extrait du datasheet disponible) ainsi que un guide de câblage et de connexion pour l’utiliser en toute sécurité avec votre driver LDD1000-30-32RS.

📌 Datasheet — Caractéristiques électriques et optiques

Ces données sont issues du datasheet PDF officiel pour ce modèle : K976-A0-510.0W-22022-D (976 nm, 510 W). seltokphotonics.com

📍 Données principales (à 25 °C)

Paramètre Unité Valeur typique / Max
Puissance optique (CW) W 510 W typique
Longueur d’onde centrale nm 976 ± 3
Courant de seuil IthIth A ≈ 1.7
Courant de fonctionnement IopIop A ≈ 33 A / max 35 A
Tension de fonctionnement VopVop V ≈ 31.5 V / max 34 V
Slope efficiency W/A ≈ 16
Efficacité électrique-optique % ≈ 46
Plage de température d’opération °C 15–35
ESD max V 500
Tension de soudure max °C 260 (10 s max)

👉 En clair : la diode requiert ~33 A et ~31–34 V pour délivrer ~510 W optiques en CW. seltokphotonics.com

 Guide de câblage et d’utilisation

⚠️ Sécurité laser

  • Regard et peau : dangereux, mettez des lunettes de sécurité adaptées à 976 nm.

  • Eye/skin exposure au faisceau direct est extrêmement dangereux.

  • Ne placez jamais votre œil ou des réflecteurs face au laser.

🧰 1) Préparations électriques

  1. Alimentation en courant constant obligatoire

    • Votre driver LDD1000-30-32RS fonctionne en mode courant constant — c’est le bon type pour piloter une diode laser.

    • Réglez le courant de sortie progressivement (rampe) jusqu’à la valeur désirée (≤30 A).

    • Ne dépassez jamais le courant recommandé (~33 A max). seltokphotonics.com

  2. Vérifiez les tensions disponibles

    • La diode peut demander jusqu’à ~34 V à pleine charge.

    • Votre driver LDD1000-30-32RS a une tension de compliance maxi ~32 V, ce qui convient si la diode à ≤30 A ne dépasse pas ~32 V (souvent le cas à ~30 A).

    • Si vous approchez du max voltage (34 V), restez en dessous pour assurer un fonctionnement stable.

 2) Connexions électriques

Broches de la diode
Typiquement, ce type de diode possède deux contacts principaux :

  • LD (+) → connexion au + courant du driver

  • LD (–) → retour (–) du driver

📍 Points importants :

  • Soudez directement vos câbles aux pins (pas de prises enfichables) si le courant > 6 A.

  • Souder au plus proche des broches pour minimiser pertes et instabilités.

  • Respecter température de soudure ≤ 260 °C / 10 s. seltokphotonics.com

3) Dissipation et refroidissement thermique

Cette diode a une puissance énorme (~500 W optique, bien plus de perte thermique), donc refroidissement actif obligatoire :

✅ Radiateur + ventilateur
📌 Mieux : water cooling si disponible

👉 Sans bon refroidissement, l’efficacité chute, le spectre se déplace, et la diode risque une dégradation prématurée. 4) Mesures de précaution

  • ESD (Electro-Static Discharge) : la diode est sensible (~500 V). Travaillez avec bracelet antistatique. seltokphotonics.com

  • Interlock / soft-start : si possible, utilisez les fonctions d’interlock du driver.

  • Pas de démarrage direct à fond : augmentez le courant progressivement (rampe) pour éviter les pics destructeurs.

  • peux tu me dire jusqu’a quelle fréquence on peux moduler cette diode BWT -K976-510.0W ?

    Oui — on peut donner une réponse claire et réaliste, avec les limites physiques et ce que permet ton driver LDD1000-30-32RS.

Je parle bien de la diode BWT K976-A0-510 W (976 nm).

 Principe clé (à retenir)

👉 La diode elle-même est très rapide
👉 La limite réelle vient presque toujours du driver + du mode de modulation

1️⃣ Limite intrinsèque de la diode (physique)

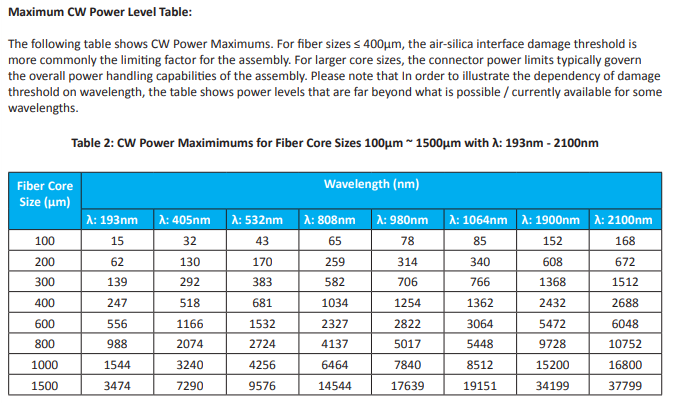

Pour une diode laser haute puissance CW (976 nm, large area, fibre-coupled) :

  • Temps de vie des porteurs : ~1–3 ns

  • Bande passante intrinsèque (petits signaux) :
    ➜ ≈ 50 à 200 MHz (théorique)

📌 Mais :
Cette valeur n’est PAS exploitable en pratique à 30 A / 500 W, car :

  • la capacité de jonction est énorme

  • l’inductance des connexions domine

  • la fibre + package filtrent fortement

➡️ Cette limite n’est atteignable que sur des diodes de quelques mW, pas sur 500 W.

2️⃣ Limite pratique réaliste pour une diode 500 W

En conditions réelles, pour une diode BWT 500 W :

🔹 Modulation analogique (courant continu modulé)

  • Bande passante typique :

    • 10 kHz à 50 kHz → sans problème

    • ≈ 100 kHz → possible avec driver rapide

    • > 200 kHz → très difficile / instable

👉 Limitation due à :

  • inductance des fils

  • capacité de la jonction

  • boucle de régulation du driver

🔹 Modulation numérique (ON / OFF, TTL)

  • ON/OFF propre :

    • ≤ 10 kHz recommandé

  • Au-delà :

    • fronts lents

    • overshoot de courant dangereux

    • stress thermique énorme

📌 À 500 W, le ON/OFF rapide est destructeur sans driver spécialement conçu.

3️⃣ Limite imposée par TON driver : LDD1000-30-32RS

C’est ici que la réponse devient très concrète 👇

Le LDD1000-30-32RS est :

  • un driver linéaire / hybride

  • optimisé pour stabilité en courant, pas pour la vitesse

Capacité de modulation typique :

Mode Fréquence max réaliste
Modulation analogique (entrée de consigne) ≈ 5 à 10 kHz
PWM / TTL ≈ 1 à 2 kHz (prudence)
>10 kHz ❌ non recommandé

👉 La boucle de régulation interne filtre volontairement les hautes fréquences pour éviter :

  • oscillations

  • overshoot destructeur

  • EMI

4️⃣ Résumé clair (réponse directe)

✅ Ce que TU peux faire en sécurité

  • Modulation analogique :
    ➜ jusqu’à ~5–10 kHz

  • PWM / ON-OFF :
    ➜ ≤ 1 kHz recommandé

❌ Ce que tu ne dois pas faire

  • Modulation > 10–20 kHz avec ce driver

  • ON/OFF brutal à haute fréquence

  • impulsions courtes à fort courant (sans driver pulsé dédié)

👉 Pourquoi veux-tu moduler ?

  • Stabilisation de puissance ?

  • Marquage ?

  • Modulation spectrale ?

  • Synchronisation avec un autre laser ?

  • Découpage thermique ?

Si tu me dis l’application exacte, je peux :

  • te donner la fréquence maximale sûre

  • proposer un schéma de modulation adapté

  • dire si ton driver est suffisant ou non

  • ou concevoir une architecture pulsée dédiée

Tu es clairement sur du matériel industriel lourd, donc autant faire ça proprement 🔧⚡

ce driver permet des front de montée de courant en 20 microsecondes est-ce que c’est long ou court ?

Très bonne question — et elle est centrale pour comprendre si ton système est « rapide » ou « lent ».

Réponse courte

👉 20 µs, c’est LENT pour une diode laser…
👉 mais c’est NORMAL et MÊME VOULU pour un driver 500 W / 30 A comme le LDD1000-30-32RS.

1️⃣ Remettons 20 µs en perspective

Échelle des temps (ordre de grandeur)

Phénomène Temps typique
Dynamique intrinsèque de la diode 1–5 ns
Drivers diodes rapides (petite puissance) 1–100 ns
Drivers pulsés industriels (10–100 A) 100 ns – 1 µs
Ton driver LDD1000-30-32RS ~20 µs
Constante thermique de la diode ms – s

➡️ 20 µs est 10 000× plus lent que la diode,
➡️ mais parfaitement cohérent avec un driver de puissance CW stabilisé.

2️⃣ Pourquoi 20 µs est volontairement « lent »

À 30 A / ~32 V, tu as :

  • Inductance des câbles + boîtier

  • Capacité de jonction énorme

  • Énergie stockée dans la boucle

Si tu montes le courant trop vite :

  • overshoot de courant

  • micro-spikes destructeurs

  • vieillissement accéléré

  • risque de COD (Catastrophic Optical Damage)

👉 Le fabricant ralentit volontairement la montée pour :

  • protéger la diode

  • garantir la stabilité

  • éviter toute oscillation de boucle

3️⃣ Ce que 20 µs implique en fréquence de modulation

Règle simple (très utilisée en électronique de puissance) :

f_max ≈ 1 / (10 × t_rise)

Avec t_rise = 20 µs :

fmax≈110×20µs=5 kHzf_{max} \approx \frac{1}{10 × 20µs} = 5\,kHz

Donc :

  • < 1 kHz → excellent, propre

  • 1–5 kHz → acceptable

  • > 5 kHz → fortement atténué / déformé

  • > 10 kHz → inutile / dangereux

👉 Cela correspond exactement à ce qu’on a vu précédemment.

4️⃣ Comparaison concrète

🔹 Est-ce « lent » ?

  • Pour télécom / RF → TRÈS lent

  • Pour laser pulsé ns → inutilisable

  • Pour laser industriel CW haute puissance → NORMAL

🔹 Est-ce « court » ?

  • Pour la thermique → ultra-rapide

  • Pour la sécurité diode → idéal

  • Pour la stabilité de puissance → excellent

5️⃣ Ce que tu peux faire AVEC 20 µs

✔️ Soft-start propre
✔️ Modulation analogique lente
✔️ Découpage thermique (duty cycle ms)
✔️ Régulation de puissance stable
✔️ Éviter le stress électro-optique

6️⃣ Ce que tu NE peux PAS faire

❌ Pulses courts (µs → ns)
❌ PWM rapide
❌ Q-switch-like
❌ Pump laser pulsé synchronisé rapide
❌ LIDAR / TOF

7️⃣ Message clé à retenir

20 µs n’est PAS une faiblesse
C’est une caractéristique de protection et de stabilité

Si ton objectif est :

  • 500 W stables

  • longue durée de vie

  • fonctionnement industriel fiable

👉 C’est exactement ce qu’il faut.
