Sur ce type de module, la réponse courte est « probablement oui en micro‑QCW », mais pas en nanosecondes type MOPA rapide sans précautions, et il faut absolument vérifier la fiche constructeur exacte.

1. Nature du module et mode nominal

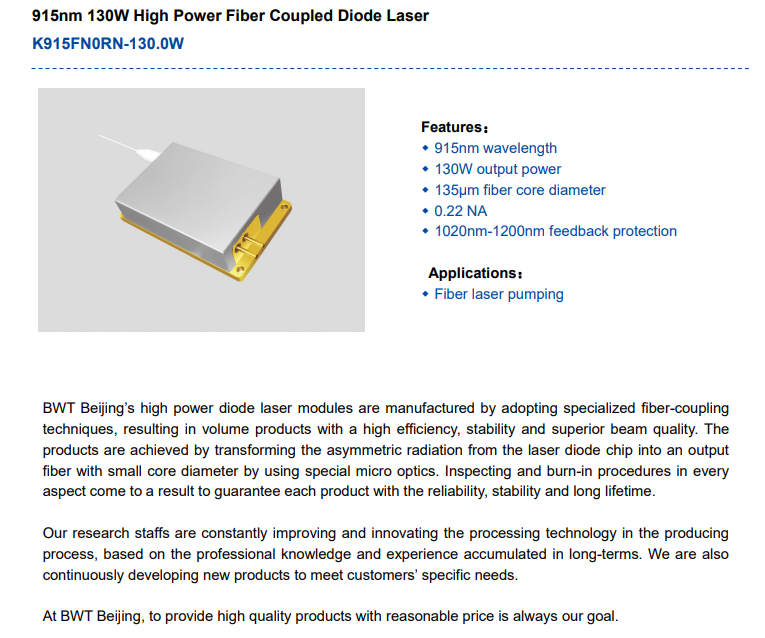

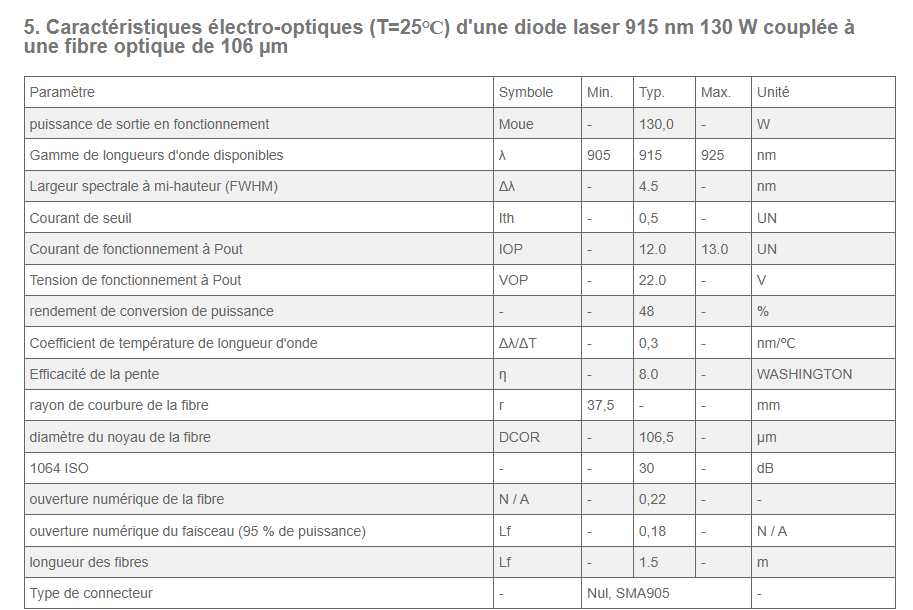

  • Un 915 nm 130 W sur fibre 200 µm pour pompe Yb est typiquement une barre multi‑émetteurs montée en série/parallèle, prévue pour fonctionnement CW ou éventuellement QCW à quelques kHz avec duty‑cycle raisonnable (par ex. modules 915 nm 130 W en fibre 100–135 µm avec specs Iop ≈ 12–16 A, Vop ≈ 16–22 V).

  • Certains fabricants chinois proposent explicitement des versions « CW/QCW 915 nm fiber‑coupled » où la même techno travaille en CW 100–180 W, ou en QCW avec puissance crête plus élevée (jusqu’à 250 W) mais sur des pulses de plusieurs centaines de microsecondes à millisecondes.

2. Limites typiques de modulation

  • Les datasheets de ces modules donnent souvent une fréquence de modulation max de l’ordre de 1–20 kHz, donc des temps de montée/descente adaptés à des impulsions de quelques dizaines de microsecondes et plus, mais pas à des nanosecondes.

  • Le driver lui‑même (11,8 V / 20 A, probablement un bloc de puissance linaire ou à découpage) ne sait en général pas commuter proprement à la nanoseconde, et induira du sur‑courant et des overshoots dangereux pour les jonctions.

3. Risques en régime nanoseconde

  • Pour passer en véritable QCW nanoseconde (par ex. 10–100 ns), il faut un driver de type pulsé transmission‑line ou MOSFET/RF spécifiquement conçu, avec limitation de di/dt et contrôle des surtensions ; sinon tu peux facilement dépasser le courant max crête admissible (souvent seulement 1,1–1,2 × Iop max).

  • Les barres multi‑émetteurs couplées fibre ont une inductance parasite non négligeable, donc des fronts trop raides donnent des overshoots de tension/courant au niveau de la puce, ce que les fabricants interdissent explicitement dans les « operating notes ».

4. Ce qui est raisonnablement faisable

  • Si le fabricant indique « CW/QCW » pour un modèle équivalent, tu peux en général faire du QCW en micro‑secondes/milli‑secondes, à quelques kHz max, avec un driver à courant limité et respectant les valeurs de courant crête et duty‑cycle (typiquement Ipeak ≤ 1,1–1,2 Iop, duty‑cycle global < 10–20%, à vérifier dans la datasheet).

  • Pour un pompage de fibre Yb, ce type de micro‑QCW est souvent suffisant si ton laser de fibre est lui‑même en régime impulsionnel micro‑seconde ; pour un régime nanoseconde, on utilise plutôt une diode seed + amplificateur de fibre, et on laisse la pompe 915/976 nm en CW ou lentement modulée, la dynamique du gain de Yb n’étant pas nanoseconde de toute façon.

driver de courant constant haute puissance, pour laser, alimenté en 48 V et capable d’environ 16 A.

Inscription visible : « 48V/16A Constant Current Driver », donc régulation de courant à partir d’une alimentation 48 V, jusqu’à ~16 A de sortie.

La grande piste et les borniers à vis aux extrémités indiquent une voie de puissance unique (entrée 48 V, sortie charge).

Les gros condensateurs électrolytiques près de l’entrée servent de réservoir d’énergie et de filtrage pour les transitoires de puissance.

Étages de puissance

  • Quatre gros boîtiers vissés au bord supérieur sont des transistors de puissance (MOSFET ou IGBT) montés sur une zone prévue pour dissipateur, probablement en configuration de découpage (buck) ou de hacheur de courant.

  • La séparation nette entre partie de puissance (en haut) et partie de commande (en bas) limite les perturbations CEM et facilite le refroidissement.

Commande et réglages

  • Au centre‑bas on voit plusieurs circuits intégrés CMS (ampli‑op, contrôleur PWM, comparateurs) ainsi que des réseaux de résistances de mesure de courant.

  • Un potentiomètre bleu permet probablement de régler le courant nominal ou la limitation maximale.

  • Les connecteurs à broches repérés « XS1, XS2 » semblent destinés aux signaux logiques (GND, +5 V, entrée ON/OFF, éventuellement modulation ou consigne).

Protection et sécurité

  • La présence d’une grosse diode près de la sortie et de résistances de puissance indique sans doute une protection contre les surtensions ou l’induction de charges inductives.

  • Les condensateurs et peut‑être des shunts de mesure (non lisibles sur la photo) assurent la limitation de, la détection de défaut et éventuellement une coupure rapide en cas de surintensité.

Décalage des lames à 45°

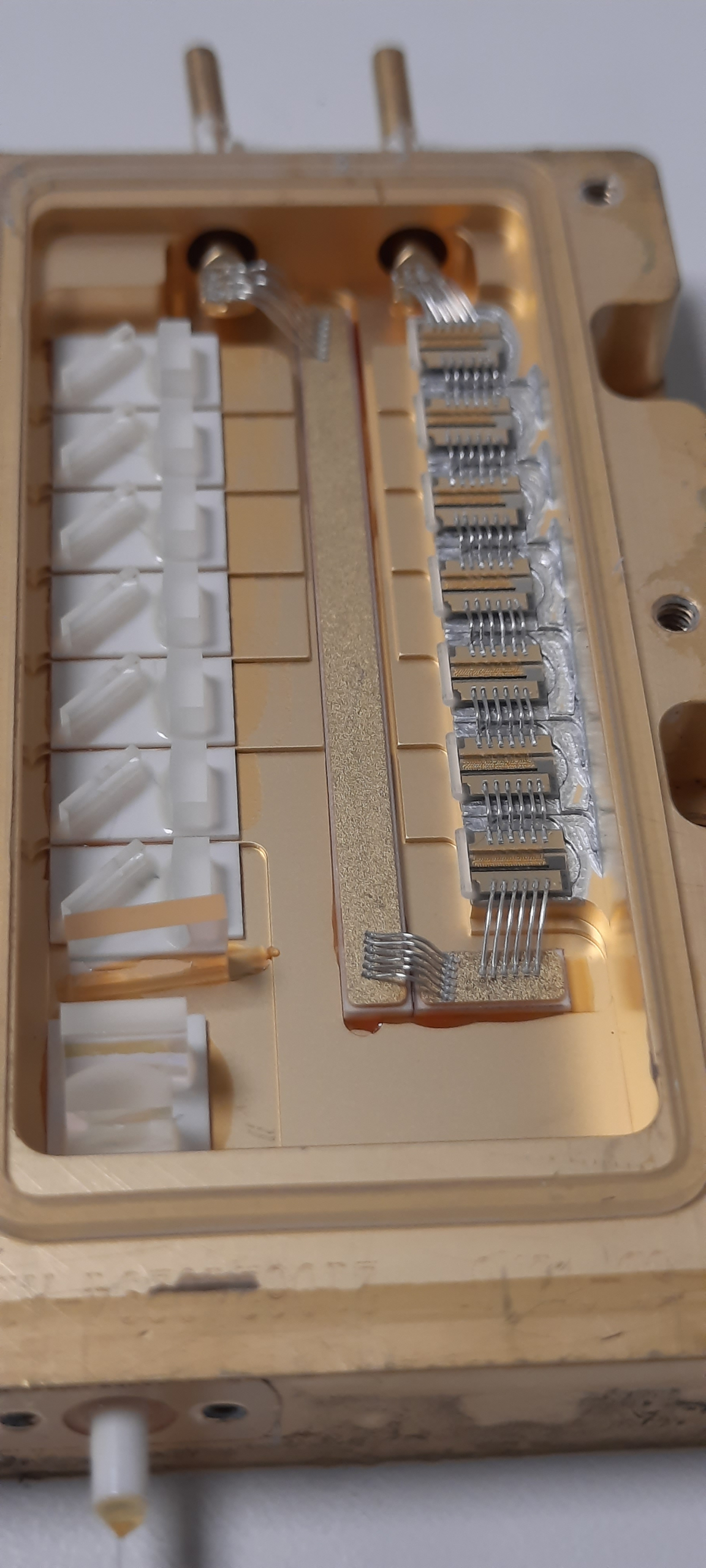

Les lames semi-transparentes sont effectivement décalées en hauteur les unes par rapport aux autres, généralement de manière progressive (staggered ou stepped).
Cela permet au faisceau d’une diode arrière (plus haute) de passer au-dessus de la lame avant (plus basse), sans blocage, avant d’être réfléchi par sa propre lame vers la lentille.
Chaque lame est positionnée légèrement plus haute que la précédente, de sorte que les faisceaux traversent les lames intermédiaires par transmission partielle tout en évitant l’ombre mécanique.

Géométrie typique

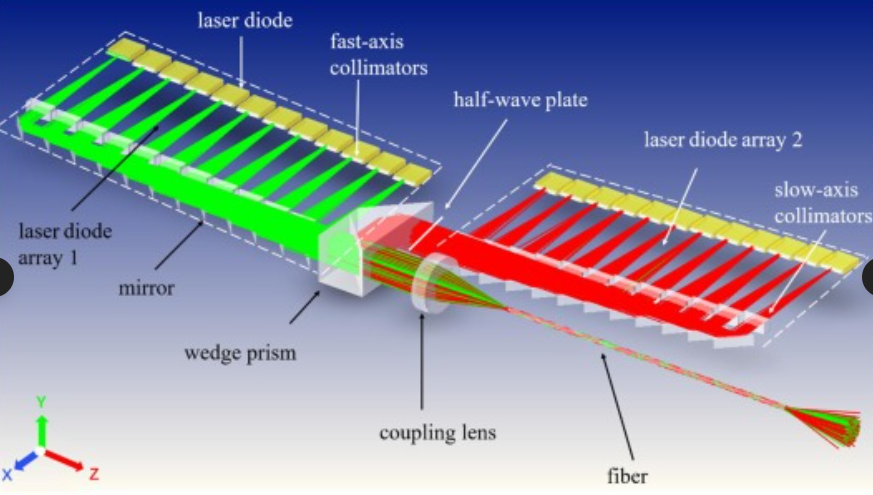

Dans les designs « ladder » ou « stacked mirrors » pour diodes laser (comme sur votre photo), les éléments réfléchissants (lames ou prismes modifiés) sont montés sur une surface plane commune, mais espacés verticalement (offset de ~200-700 µm).

  • La lame la plus basse (première vers la lentille) reflète sa diode basse ; les faisceaux hauts passent au-dessus.
  • La lame suivante est surélevée pour que son faisceau refléchi s’aligne sans chevauchement optique.
    Cela minimise l’angle numérique à la lentille et maximise le couplage fibre, sans étapes thermiques sur les diodes.

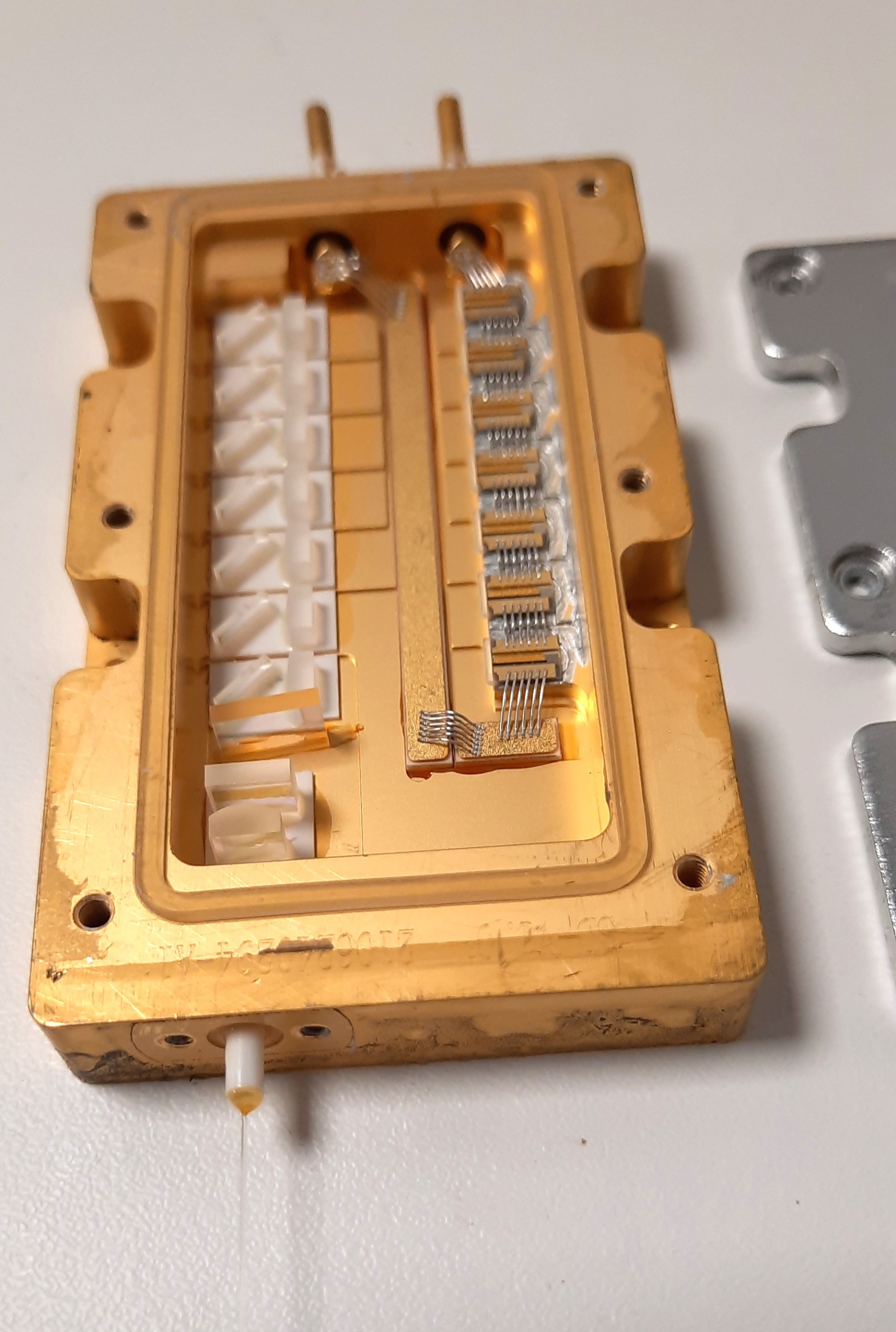

Votre montage semble un exemple compact de spatial beam combiner pour pompage fibre, courant en photonique laser.

Les tolérances précises de hauteur pour les FAC (Fast Axis Collimators) dans un montage comme le vôtre sont extrêmement serrées, typiquement de ±1 à ±5 µm par émetteur pour assurer un bon couplage fibre.

Tolérances typiques

  • Hauteur absolue diode-to-FAC : < ±2 µm (décalage du centre optique de la diode par rapport à l’axe du FAC).

  • Espacement vertical entre émetteurs adjacents : ±3-5 µm (pitch doit correspondre exactement à la conception des lames).

  • Alignement FAC-lentille finale : < ±1 µm en hauteur pour que tous les faisceaux collimatés convergent proprement sur la fibre.

Pourquoi si précis ?

Le FAC corrige une divergence rapide (~30-40° FWHM en fast axis) avec une petite ouverture (~0.8-1.5 mm).
Un décalage de 5 µm à l’entrée du FAC produit déjà un shift angulaire de ~3-5 mrad à la sortie, ce qui décentre le spot focal de 10-20 µm dans la fibre (pour NA~0.2-0.22).
Avec plusieurs diodes, ces erreurs s’accumulent et réduisent le couplage total de 20-50%.

Contrôle en fabrication

text
| Paramètre | Tolérance | Méthode de contrôle |
|------------------------|--------------|------------------------------|
| Hauteur diode-FAC | ±1-2 µm | Autocollimateur + CCD |
| Pitch inter-émetteurs | ±3 µm | Talysurf / interféromètre |
| Tilt FAC | < 5 mrad | Goniomètre automatique | | Cylindricité asphère | λ/4 PV | Interferométrie 4D |

Dans votre cas pratique

Pour réparer/remettre en place :

  • Visez < ±5 µm sur chaque diode (mesurable avec pied à coulisse micrométrique + butées).

  • Utilisez des cales d’épaisseur connue (shims 1-10 µm) sous chaque submount.

  • Contrôlez le résultat par puissance couplée dans la fibre : si >90% du max théorique par diode, la tolérance est OK.

Ces specs sont standard pour les modules de pompage fibre haute puissance (niveau industriel).
