L’auto-corrélateur se compose de 2 parties qui sont:

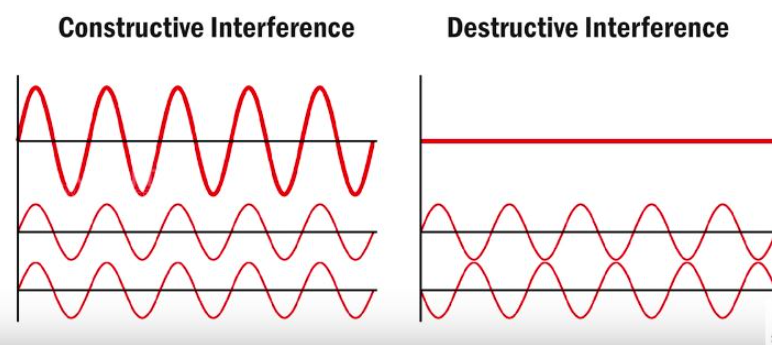

Un interféromètre de MICHELSON qui permet de faire interférer l’onde à analyser avec l’onde de référence pour cela on déplace un des miroirs d’une distance Lm1 qui dépend de la durée du pulse laser à analyser. Cette distance est de 150 microns pour un pulse de 1ps et de 15cm pour un pulse de 1ns (1000ps)

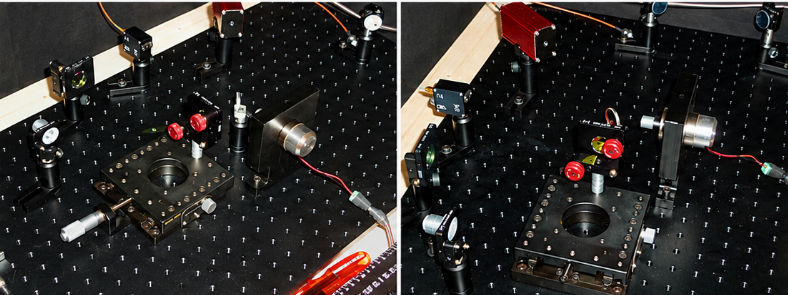

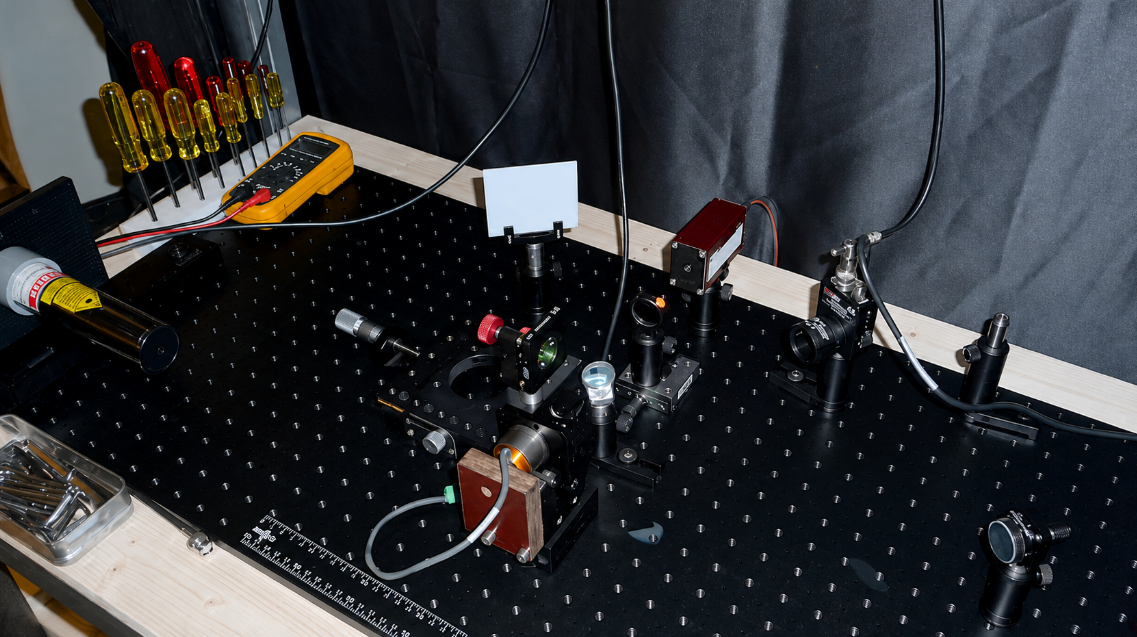

Pour faire ces mesures j’ai réalisé un banc de mesure sur une table optique mobile permettant de la déplacer à coté du laser à mesurer.
La 2 ème partie est la détection du signal interférométrique au moyen de l’absorption à double photon dans un semi-conducteur GaP.

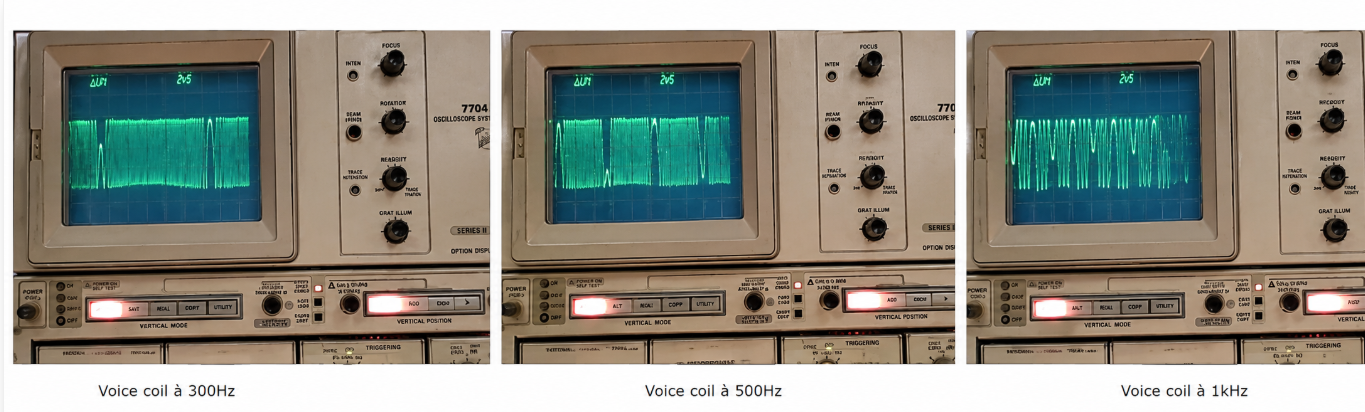

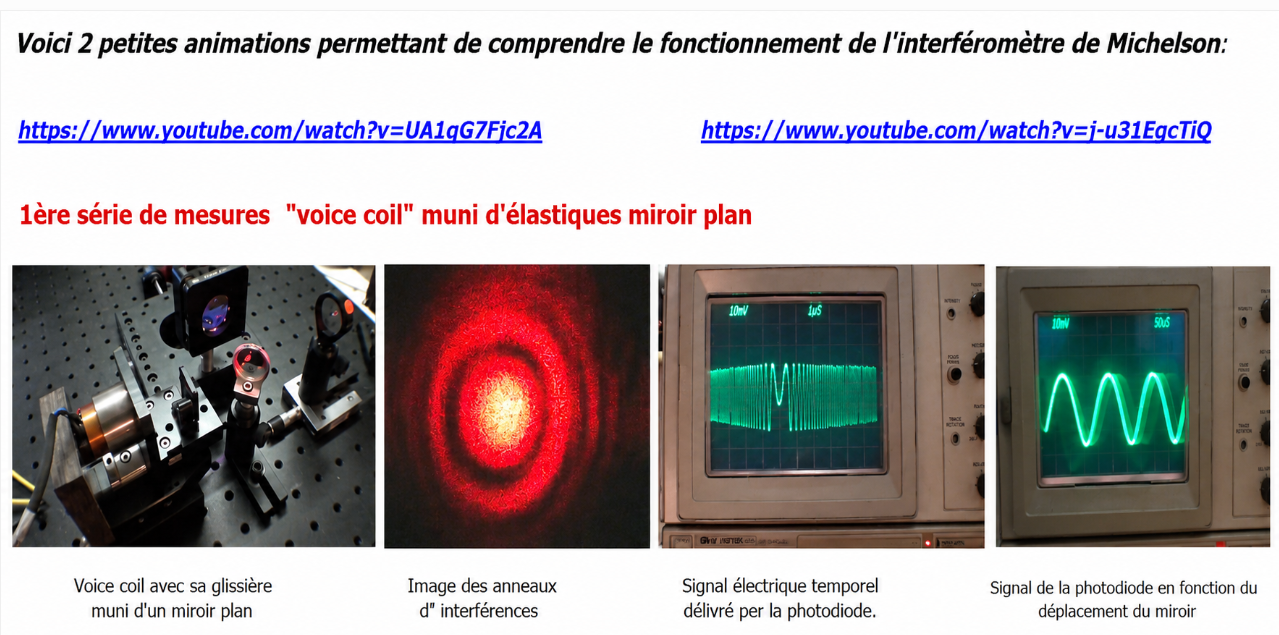

Dans une première série de mesures nous utilisons un « voice coil » qui actionne un support de miroir sur une glissière à bille.
Une 2ème série de mesures se fera avec un « voice coil » muni sur sa tige d’un rétro-réflecteur (tri-prisme)

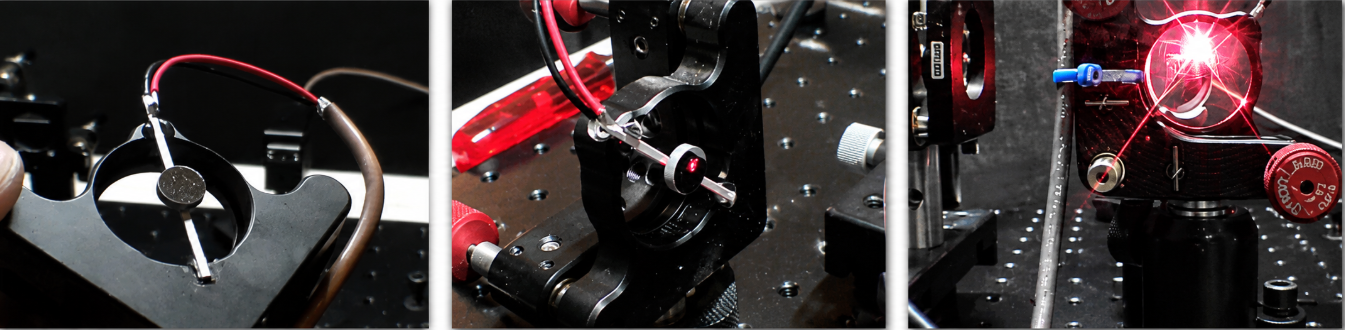

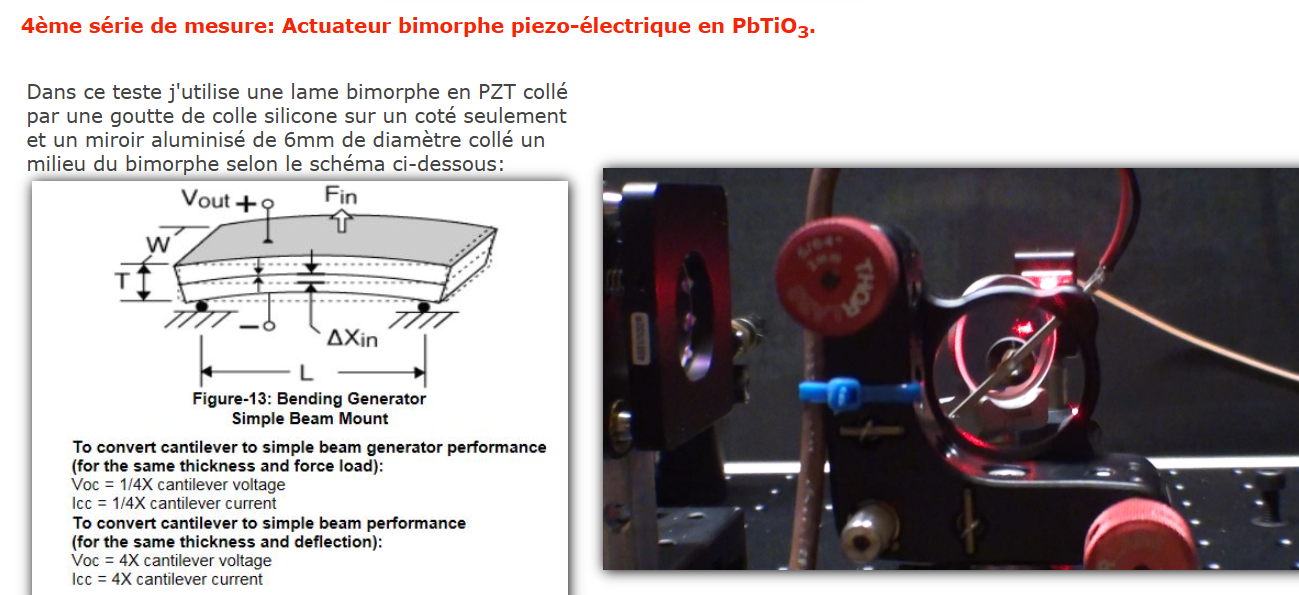

Une 3ème série de mesures sera faite avec un miroir collé sur un transducteur piézo-électrique (PbTiO3) utilisé pour mesurer des pulses femtosecondes 10fs Lm1= 1.5 micron !
Le détecteur en régime absorption à 2 photons à une résolution inférieur à la femtoseconde !
Une 4ème série de mesure sera effectuée avec un miroir monté sur une coulisse de 150mm de course muni d’un moteur pas à pas ce qui permettra de mesurer des pulses entre
10fs et 1ns.
